珀金斯4006-23直列柴油发动机零件的位置图
珀金斯发动机零件的位置

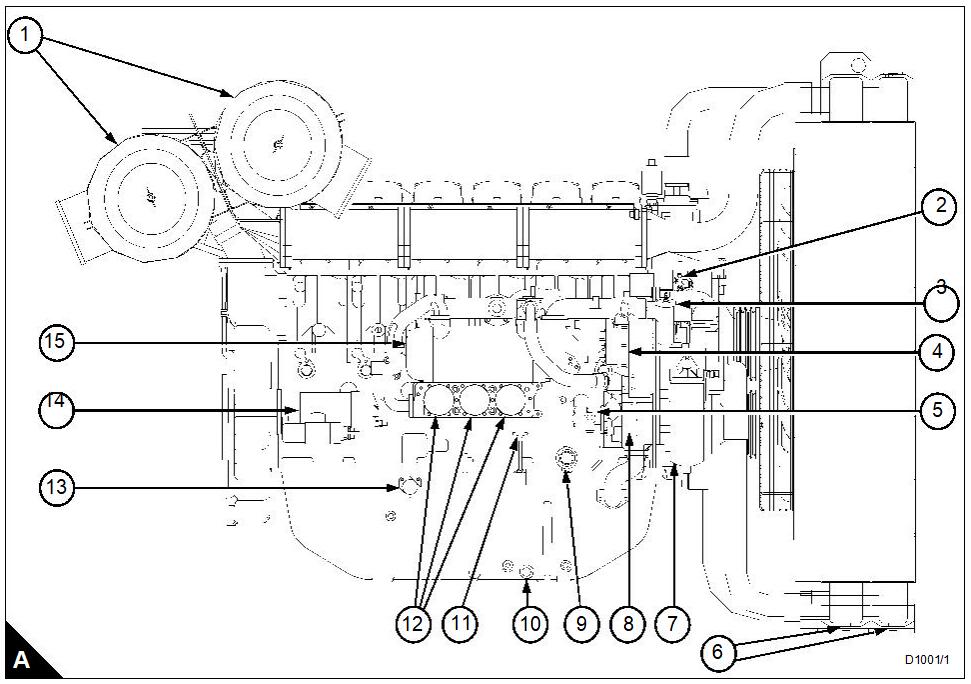

珀金斯4006-23 珀金斯发动机的右侧

1  双空气滤清器
2  调速器操纵杆
3  润滑油的加注口盖
4 24 V 发电机
5  燃油提升泵
6  散热器排放螺塞
7 燃油滤清器 /油水分离器
8  珀金斯发动机机油泵
9  燃油手动充油泵
10  润滑油的排放螺塞
11  润滑油油尺
12  润滑油滤清器
13  起动器继电器
14 24 V 起动马达
15  润滑油冷却器

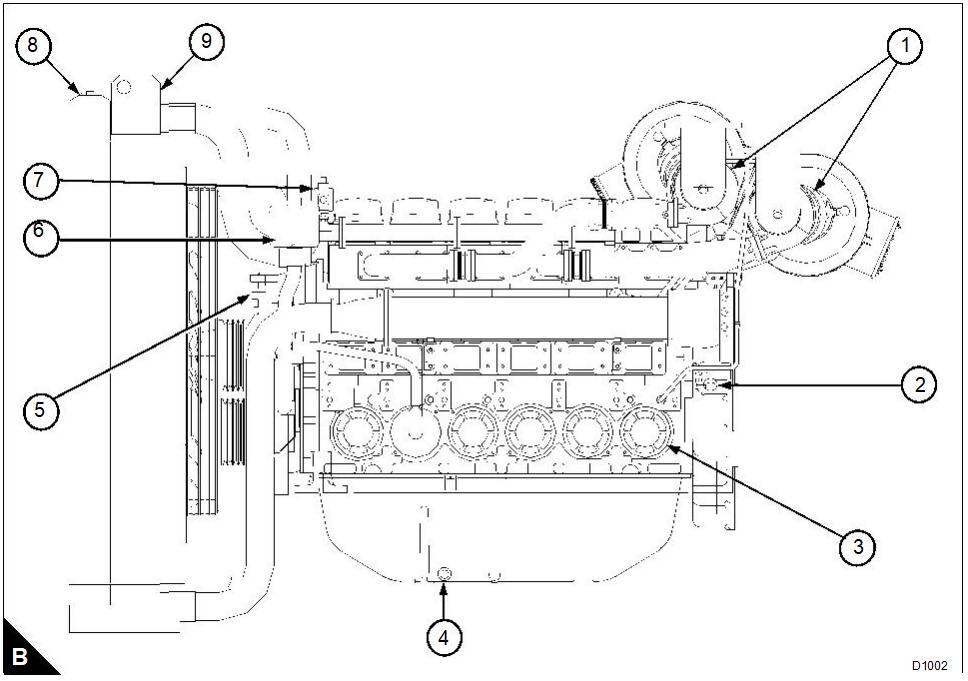

4006-23 珀金斯发动机的右侧
1 双空气滤清器
2 调速器操纵杆
3 润滑油的加注口盖
4 集油槽排放螺塞
5 传动带张紧螺钉
6  珀金斯发动机呼吸器
7  珀金斯发动机保护开馆
8  空对空增压冷却器
9  散热器
