康明斯kta38柴油机维修配件参数价格


详细描述:

重庆康明斯

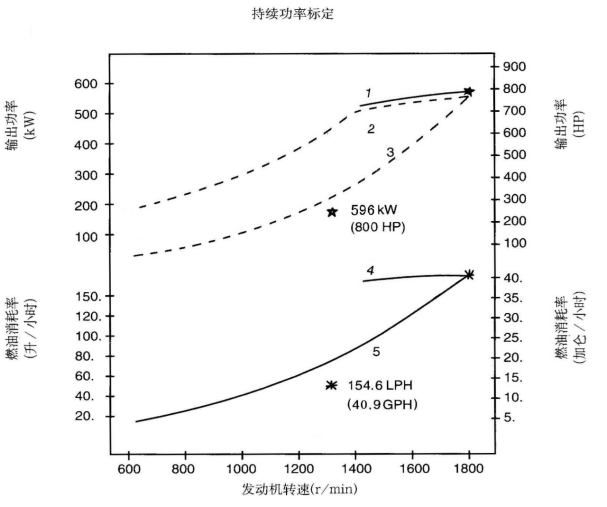

船用发动机性能曲线

发动机系列

D23

发动机型号

KT38-M

性能曲线号

M-6049-E

CPL号

0975

数据单号

DS-4983

排量:38升                                                                进气方式:涡轮增压

  缸径:159mm                                                            燃油系统:PT-VS

  冲程:159mm                                                            最大功率kW(HP):596(800)@1800r/min

  缸数:12

标定条件:功率标定是基于ISO8665标准规定的条件:大气压力为100kPa (29.612英寸汞柱),环境温度为25℃(77°F),相对湿度为30%。螺旋桨轴功率为按97%扣除齿轮箱损失后的净功率。燃油消耗是基于使用比重为838.9g/l(7.001磅/加仑),LHV为42780kJ/kW(18390Btu/lb)的35°API燃油。

1.  制动功率  kW(HP)                                                         4.  轴功率对应的燃油消耗

2.  扣除齿轮箱损失后的轴功率  kW(HP)                        5. 螺旋桨推进曲线对应的燃油消耗

3.  螺旋桨推进曲线

持续功率:这种功率标定的发动机允许在全负荷工况下连续不断地使用。这种功率为ISO3046标准功率

* 对非LTA发动机,其燃油耗高1-3%。

重庆康明斯

船用发动机性能参数

发动机系列

D23

发动机型号

KT38-M

性能曲线号

M-6049-E

CPL号

0975

数据单号

DS-4983

发动机一般参数 *

        发动机型号………………………………………………..                     KT38-M800

        功率标定…………………………………………………..                     持续功率

        额定功率/转速………………………………..…kW/r/min                     542/1744

        最高空车转速范围…………………………………. r/min                     1962-2106

        怠速…………………………………………………. r/min                     575-650

        发动机扭矩……………………………………N·m(ft/lb)                    3165(2334)

        平均有效压力………………………....………….kPa(PSI)                    1055(153)

        压缩比………………………………………………………                    15.5

        活塞速度……………………………...……..…m/s(ft/min)                     9.5(1875)

        平均噪音(1米处)………………………………….dBA                       ——

        发火顺序…………………………………………………...                     1R-6L-5R-2L-3R-4L

                                                                                                                           -6R-1L-2R-5L-4R-3L

燃油系统

        燃油消耗……………………………………….…l/h(GPH)                     154.6(40.9)

        燃油泵流量……………………………………… l/h(GPH)                     401(106)

        燃油压力………………………………………….kPa(PSI)                     978(142)

发动机质量(干质量)

        发动机………………………………………………..kg(lb)                     3609(7950)

        热交换器……………………………………………..kg(lb)                      +190(420)

进气系统

        进气歧管压力………………………………mm.Hg(in.Hg)                      660(26)

        进气流量………………………………………….l/s(CFM)                      800(1700)

        对环境的散热量………………………………….kW/BTU                      78(4400)

        最低冷启动温度(无辅助装置)…………………℃(°F)                     0(32)

排气系统

        排气流量…………………………………………. l/s(CFM)                     1990(4200)

        排气温度……………………………………………℃(°F)                       471(880)

冷却系统

        对冷却系统的散热量…………………….…kW(BTU/min)                      510(29000)

        冷却水流量………………………………...…..l/min(GPM)                      1513(400)

        海水流量……………………………………….l/min(GPM)                      756(200)

        带热交换器时压力盖值…………………….…….kPa(PSI)                      50(7)

安装图……………………………………………………………...                   3014097

l 额定工况下的参数,所有参数更改恕不另行通知。

重庆康明斯发动机有限公司

船用发动机主要数据

发动机型号

KT/KTA38-M0/M1/M2

数据单号

DS-4983

发动机主要数据                                                                                              公制(英制)

        形式………………………………………………………..            四冲程,60°V型,12缸

        缸径×冲程………………………………………..mm(in.)              159(6.25) ×159(6.25)

        排量……………………………………………….….l(in.3)                   38 (2300)

        发动机质心距缸体前端面………………………..mm(in.)                    962.4(37.89)

        发动机质心在曲轴中心线上……………………..mm(in.)                    279(11.0)

发动机安装

        缸体后端面允许的最大弯矩…………………N·m(lb-ft)                    6100(4500)

        直传动允许的最大/最小静态安装角(前仰)……….…°                        0/8

        V型传动允许的最大/最小静态安装角(前仰)……..…°                        3/8

燃油系统

        燃油泵允许的最大进油阻力(干净滤芯)….mmHg(in.Hg)                    100(4)

        燃油泵允许的最大进油阻力(脏滤芯)…….mmHg(in.Hg)                    200(8)

        燃油泵允许的最大回油阻力………………….mmHg(in.Hg)                    100(4)

排气系统

        允许的最大排气背压………………………….mmHg(in.Hg)                     75(3)

进气系统

        允许的最大进气阻力—干净/脏滤芯……..mmH2O(in. H2O)              380/635(15/25)

        允许的最大进气温升……………………………...…℃(°F)                    17(30)

润滑系统

        机油压力

                怠速时最低值………………………………….kPa(PSI)                   140(20)

                使用转速时…………………………………….kPa(PSI)              310-483(45-70)

        最高机油温度………………………………………. .℃(°F)                   121(250)

        机油盘容量(浅油盘)高/低…………………………..l(gal)               114/87(30/23)

        机油盘容量(深油盘)高/低…………………………..l(gal)               185/129(49/34)

        润滑系统的总容量(浅油盘,不包括旁通滤清器)...l(gal)                  124 (32.8)

        润滑系统的总容量(深油盘,不包括旁通滤清器)...l(gal)                  196 (51.8)

        旁通滤清器机油容量(2-LF777)…………………….l(gal)                    4.5(1.2)

        机油盘最大运转角度

                前上/前下/左右………………………………………...°                   30/30/30

冷却系统

        冷却系统总容量



重庆康明斯发动机有限公司

船用发动机主要数据

发动机型号

KT/KTA38-M0/M1/M2

数据单号

DS-4983



                 发动机……….……………………………………l(gal)                         118(31.5)

                 带热交换器……………………………...………. l(gal)                         196(51.5)

        冷却系统外部最大压力损失…………………………..l(gal)                             35(5)

        冷却水最大静压力……………………………………..l(gal)                           103(15)

        节温器温度调节范围……………………………...…℃(°F)                     80-90(175-195)

        冷却水最高温度……………………………………...℃(°F)                          96(205)

        冷却水最小膨胀空间…………………………...….%总容量                               5

        冷却水最小补充容量 …………………………………..l(gal)                         23.6(6.3)

        最大海水压力……………………………………….kPa(PSI)                          103(15)

        海水泵最大进口阻力………………………….mmHg(in.Hg)                          250(10)

        海水泵最大吸程………………………………………...m(ft)                           4.6(15)

电气系统

         蓄电池最小推荐容量

                 -18℃(°F)以上的寒带地区……………..………..A·h                            400

                 -32℃(°F)以上的温带地区……………..………..A·h                            300

         起动电路允许的最大电阻………………………………...W                           0.002

         电路图号……………………………………………………..                         3074324

重庆康明斯

船用发动机性能曲线

发动机系列

D23

发动机型号

KTA38-M0

性能曲线号

M-6219

CPL号

2166

数据单号

DS-4983

排量:38升                                                                进气方式:增压中冷

  缸径:159mm                                                            燃油系统:PT-VS

  冲程:159mm                                                            最大功率kW(HP):633(850)@1800r/min

  缸数:12

标定条件:功率标定是基于ISO8665标准规定的条件:大气压力为100kPa (29.612英寸汞柱),环境温度为25℃(77°F),相对湿度为30%。螺旋桨轴功率为按97%扣除齿轮箱损失后的净功率。燃油消耗是基于使用比重为838.9g/l(7.001磅/加仑),LHV为42780kJ/kW(18390Btu/lb)的35°API燃油。

1.  制动功率  kW(HP)                                                         4.  轴功率对应的燃油消耗

2.  扣除齿轮箱损失后的轴功率  kW(HP)                        5. 螺旋桨推进曲线对应的燃油消耗

3.  螺旋桨推进曲线

持续功率:这种功率标定的发动机允许在全负荷工况下连续不断地使用。这种功率为ISO3046标准功率

* 对非LTA发动机,其燃油耗高1-3%。

重庆康明斯

船用发动机性能参数

发动机系列

D23

发动机型号

KTA38-M0

性能曲线号

M-6219

CPL号

2166

数据单号

DS-4983

发动机一般参数 *

        发动机型号………………………………………………..                     KTA38-M850

        功率标定…………………………………………………..                     持续功率

        额定功率/转速………………………………..…kW/r/min                     576/1744

        最高空车转速范围…………………………………. r/min                     1962-2106

        怠速…………………………………………………. r/min                     575-650

        发动机扭矩……………………………………N·m(ft/lb)                    3364(2480)

        平均有效压力………………………....………….kPa(PSI)                    1115(162)

        压缩比………………………………………………………                    13.9

        活塞速度……………………………...……..…m/s(ft/min)                     9.5(1875)

        平均噪音(1米处)………………………………….dBA                      103

        发火顺序…………………………………………………...                     1R-6L-5R-2L-3R-4L

                                                                                                                           -6R-1L-2R-5L-4R-3L

燃油系统

        燃油消耗……………………………………….…l/h(GPH)                     156.3(41.3)

        燃油泵流量……………………………………… l/h(GPH)                     291(77)

        燃油压力………………………………………….kPa(PSI)                     916(133)

发动机质量(干质量)

        发动机………………………………………………..kg(lb)                     3723(8200)

        热交换器……………………………………………..kg(lb)                      +190(420)

进气系统

        进气歧管压力………………………………mm.Hg(in.Hg)                      826(32.5)

        进气流量………………………………………….l/s(CFM)                      992(2100)

        对环境的散热量………………………………….kW/BTU                      52(3000)

        最低冷启动温度(无辅助装置)…………………℃(°F)                     4(40)

排气系统

        排气流量…………………………………………. l/s(CFM)                     2072(4400)

        排气温度……………………………………………℃(°F)                       393(740)

冷却系统

        对冷却系统的散热量…………………….…kW(BTU/min)                      325(18540)

        冷却水流量………………………………...…..l/min(GPM)                      1175(310)

        海水流量……………………………………….l/min(GPM)                      397(105)

        带热交换器时压力盖值…………………….…….kPa(PSI)                      107(15)

安装图……………………………………………………………...                   3626408

l 额定工况下的参数,所有参数更改恕不另行通知。

重庆康明斯发动机有限公司

船用发动机主要数据

发动机型号

KT/KTA38-M0/M1/M2

数据单号

DS-4983

发动机主要数据                                                                                              公制(英制)

        形式………………………………………………………..            四冲程,60°V型,12缸

        缸径×冲程………………………………………..mm(in.)              159(6.25) ×159(6.25)

        排量……………………………………………….….l(in.3)                   38 (2300)

        发动机质心距缸体前端面………………………..mm(in.)                    962.4(37.89)

        发动机质心在曲轴中心线上……………………..mm(in.)                    279(11.0)

发动机安装

        缸体后端面允许的最大弯矩…………………N·m(lb-ft)                    6100(4500)

        直传动允许的最大/最小静态安装角(前仰)……….…°                        0/8

        V型传动允许的最大/最小静态安装角(前仰)……..…°                        3/8

燃油系统

        燃油泵允许的最大进油阻力(干净滤芯)….mmHg(in.Hg)                    100(4)

        燃油泵允许的最大进油阻力(脏滤芯)…….mmHg(in.Hg)                    200(8)

        燃油泵允许的最大回油阻力………………….mmHg(in.Hg)                    100(4)

排气系统

        允许的最大排气背压………………………….mmHg(in.Hg)                     75(3)

进气系统

        允许的最大进气阻力—干净/脏滤芯……..mmH2O(in. H2O)              380/635(15/25)

        允许的最大进气温升……………………………...…℃(°F)                    17(30)

润滑系统

        机油压力

                怠速时最低值………………………………….kPa(PSI)                   140(20)

                使用转速时…………………………………….kPa(PSI)              310-483(45-70)

        最高机油温度………………………………………. ℃(°F)                   121(250)

        机油盘容量(浅油盘)高/低…………………………..l(gal)               114/87(30/23)

        机油盘容量(深油盘)高/低…………………………..l(gal)               185/129(49/34)

        润滑系统的总容量(浅油盘,不包括旁通滤清器)...l(gal)                  124 (32.8)

        润滑系统的总容量(深油盘,不包括旁通滤清器)...l(gal)                  196 (51.8)

        旁通滤清器机油容量(2-LF777)…………………….l(gal)                    4.5(1.2)

        机油盘最大运转角度

                前上/前下/左右………………………………………...°                   30/30/30

冷却系统

        冷却系统总容量

                发动机……….…………………………………… l(gal)                     118(31.5)

                带热交换器………………………………………. l(gal)                     196(51.5)

重庆康明斯发动机有限公司

船用发动机主要数据

发动机型号

KT/KTA38-M0/M1/M2

数据单号

DS-4983



        冷却系统外部最大压力损失…………………………..l(gal)                             35(5)

        冷却水最大静压力……………………………………..l(gal)                           103(15)

        节温器温度调节范围……………………………...…℃(°F)                     80-90(175-195)

        冷却水最高温度……………………………………...℃(°F)                          96(205)

        冷却水最小膨胀空间…………………………...….%总容量                               5

        冷却水最小补充容量 …………………………………..l(gal)                          23.6(6.3)

        最大海水压力……………………………………….kPa(PSI)                          103(15)

        海水泵最大进口阻力………………………….mmHg(in.Hg)                          250(10)

        海水泵最大吸程………………………………………...m(ft)                           4.6(15)

电气系统

         蓄电池最小推荐容量

                 -18℃(°F)以上的寒带地区……………..………..A·h                            400

                 -32℃(°F)以上的温带地区……………..………..A·h                            300

         起动电路允许的最大电阻………………………………...W                           0.002

         电路图号……………………………………………………..                         3074324
