卡特c15发动机报码5480-18的定义与背景

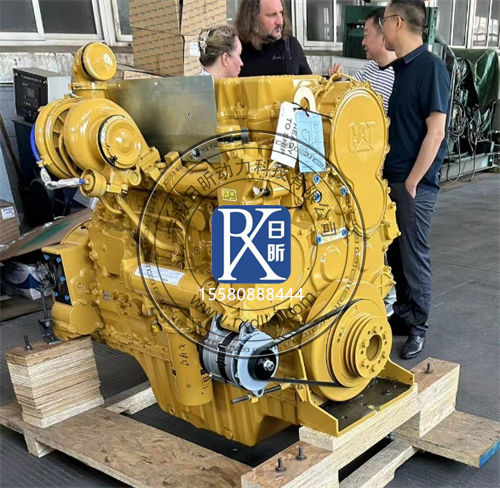

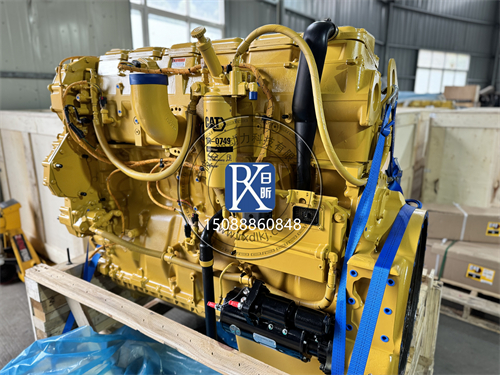

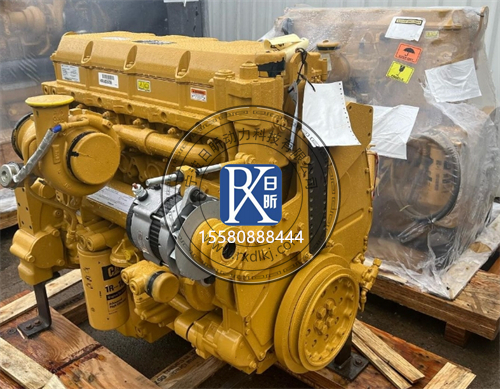

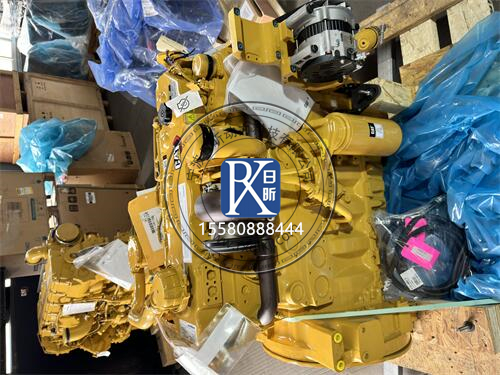

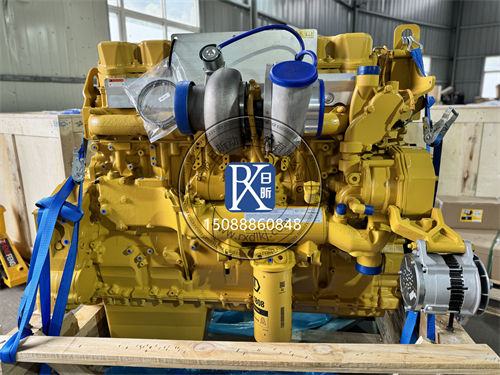

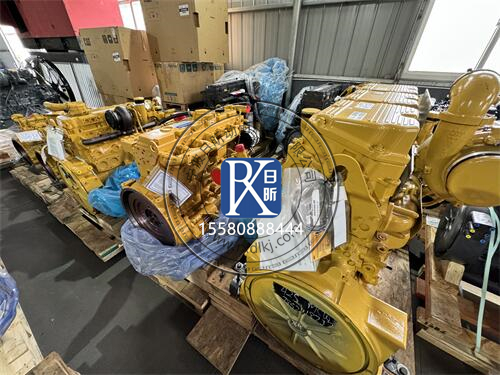

卡特C15发动机作为卡特彼勒（Caterpillar）旗下经典的工程机械动力核心，广泛应用于矿山设备、发电机组及重型卡车等领域。其先进的电控系统通过故障代码（DTC）实时监控运行状态，而代码5480-18的出现往往让操作者和维修人员感到棘手。本文将结合故障机理、排查流程及实际案例，系统分析该代码的成因与解决方案。

一、故障代码5480-18的定义与背景
根据卡特彼勒官方技术文档，5480-18表示“燃油喷射控制压力传感器电路电压过高”。该传感器（通常位于高压油泵或共轨系统上）用于监测燃油喷射压力，并将信号传递至发动机控制模块（ECM）。若ECM检测到传感器信号电压超出预设阈值（如5V上限），便会触发此代码，可能导致发动机功率下降、限速保护甚至停机。

二、常见故障原因分析
1.传感器硬件故障
传感器内部电阻元件老化或短路，导致信号电压异常。
传感器线束接头氧化、腐蚀或物理损伤（如被高温熔化），造成接触不良或短路。
*案例参考*：某矿山挖掘机报5480-18，拆检发现传感器线束靠近排气管处绝缘层熔穿，信号线与地线短路。
2.电路问题
供电电压异常：ECM提供的5V参考电压不稳定（可能因ECM电源模块故障或外部干扰）。
信号线对电源短路：线束被挤压后与12V电源线接触，导致信号电压飙升。
3.共轨系统压力异常
高压油泵调节阀卡滞或燃油计量单元故障，导致实际压力远超标定值，传感器反馈信号随之异常。
*技术提示*：需通过ET（ElectronicTechnician）诊断软件读取实时压力数据流，对比标准值（通常为200-2500bar）。
4.软件或ECM故障
ECM程序版本过旧，对信号处理存在逻辑错误（需升级固件）。
ECM内部模数转换模块损坏，误判传感器信号。

三、系统性排查流程
第一步：基础检查
关闭电源，目视检查传感器及线束是否有物理损伤、油渍或高温烧蚀痕迹。
使用万用表测量传感器供电电压（标准5V±0.2V）及接地回路电阻（应小于1Ω）。
第二步：信号测试
断开传感器插头，在ECM端测量信号线对地电压。若仍高于1V，说明电路存在对电源短路。
连接模拟信号发生器，输出0.5-4.5V可变电压，观察ECM是否正常响应。
第三步：压力验证
连接ET软件，启动发动机并读取实时共轨压力。若压力传感器显示值与机械压力表实测值偏差超过10%，需校准或更换传感器。
第四步：ECM诊断
对调同型号ECM测试，若故障消失，则原ECM需返厂检修。

四、维修案例与经验总结
1.案例1：信号干扰导致间歇性故障
某物流公司卡车在高速行驶中频繁报5480-18，但停机后重启故障消失。最终发现发电机整流器漏电，导致电源系统存在高频干扰，ECM误判传感器信号。更换整流器并加装磁环后故障根治。
2.案例2：燃油品质引发连锁反应
非洲某工地设备因长期使用含杂质燃油，导致高压油泵柱塞磨损，实际压力波动剧烈。传感器虽正常，但ECM因压力超限触发保护代码。清洗燃油系统并更换油泵后，需重置ECM自适应参数。

五、预防措施与维护建议
1.定期线束检查：尤其注意高温区域（如排气管、涡轮增压器附近）的线束防护。
2.燃油系统保养：每500小时更换燃油滤清器，避免杂质进入高压油泵。
3.ECM软件更新：通过卡特彼勒代理商定期刷写最新固件，优化故障诊断逻辑。
结语
5480-18故障代码的复杂性在于其可能涉及机械、电路、电控多个系统。维修人员需结合数据流分析、硬件测试与经验判断，避免盲目更换部件。对于用户而言，规范的日常维护和及时的专业支持，是保障C15发动机长效运行的关键。
