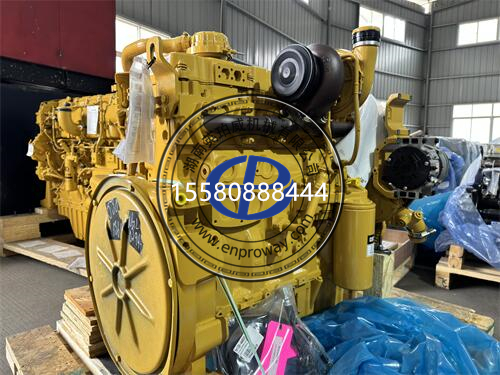

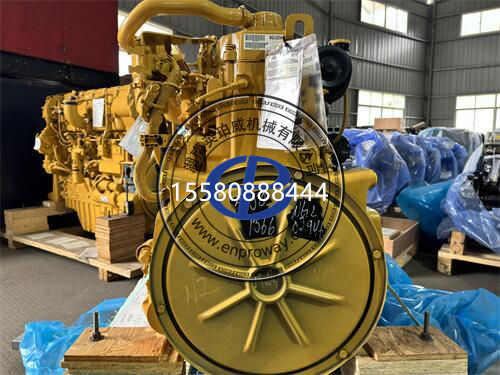

卡特彼勒C9.3柴油机最新故障排查流程与解决方案

一、故障排查核心流程
（一）初步诊断：六步快速检查法
故障码读取
使用CatET诊断工具连接ECM（电子控制模块），读取实时故障码（DTC）及历史记录。重点关注P0087（燃油轨压力过低）、P0201-P0206（各缸喷油器故障）等高频代码。
操作要点：
确保诊断工具版本为V22.0以上，支持C9.3ACERT™系统协议。
记录故障码出现时的发动机转速、负荷及环境温度，辅助判断间歇性故障。
燃油系统基础检查
检查燃油箱液位及含水量（使用专用试纸检测，含水量＞0.5%需排空燃油）。
测试燃油泵输出压力：怠速时轨压应≥1200bar，全负荷时≥1800bar（C9.3B型号需达2000bar）。
拆卸燃油滤清器，观察滤芯表面杂质类型：金属碎屑提示高压泵磨损，胶质沉积物提示燃油品质问题。
进气与增压系统检测
检查空气滤清器压降（正常＜25mbar），堵塞时更换滤芯并清洁进气管路。
使用气压表测试涡轮增压器增压压力：怠速时≥0.15bar，全负荷时≥0.35bar（海拔每升高1000米，压力下降约10%）。
听诊增压器运转噪声：若出现金属摩擦声，需拆解检查轴承及叶轮磨损情况。
电气系统状态确认
测量蓄电池电压：启动前≥24V，启动时≥22V，低于阈值需检查充电系统或更换电池。
检查ECM供电线路：重点排查针脚C1-1（+24V）、C1-2（接地区）的接触电阻（应＜0.5Ω）。
测试传感器信号：使用万用表检测进气温度传感器（20℃时电阻2.5kΩ）、轨压传感器（怠速输出电压0.5-1.0V）。
机械部件目视检查
检查正时皮带张紧度：用拇指按压皮带中部，挠度应≤10mm，过松需调整张紧轮。
观察排气管排烟颜色：黑烟提示燃烧不良（检查喷油器），蓝烟提示机油进入燃烧室（检查活塞环或涡轮密封）。
触诊缸盖温度：各缸温差应＜15℃，温差过大可能为喷油器故障或气缸密封性问题。
维护记录与工况分析
查阅保养记录：若未按时更换燃油滤清器（建议500小时），优先排查滤芯堵塞。
分析作业环境：高粉尘工况需重点检查空气滤清器及中冷器；寒冷地区需排查燃油抗凝剂添加情况。
（二）系统级诊断：四大核心模块深度检测
1.燃油喷射系统
喷油器测试
使用CatET执行"InjectorSolenoidTest"，逐个激活喷油器，正常响应为清晰卡嗒声，无响应或异常声音需更换。
密封测试：在静态压力下（100bar），喷油器每分钟滴漏应≤2滴，超量提示针阀磨损。
开启压力校准：使用专用校验台调整喷油器开启压力至180±5bar，偏差＞10%需更换弹簧组件。
高压泵性能验证
断开喷油器回油管，启动发动机观察回油量：单缸回油应＜50ml/min，超量提示柱塞副磨损。
泵体泄漏检测：在停机状态下，使用手动油泵建立50bar压力，保持5分钟压力下降应＜5bar，否则需更换高压泵。
2.涡轮增压系统
增压压力异常排查
压力不足：检查涡轮进气管道密封性（可使用烟雾测试仪），叶轮积碳可通过超声波清洗恢复效率。
压力过高：检查废气旁通阀执行器行程（标准12-15mm），卡滞需更换电磁阀。
增压器异响处理
拆解增压器，测量浮动轴承径向间隙（标准0.08-0.12mm），超差需成套更换轴承及密封环。
润滑检查：检测增压器进油口油压（怠速≥0.15MPa），过低需排查机油泵或油路堵塞。
3.电子控制系统
ECM软件更新
通过CatET下载最新校准文件（2025年版本号：C9.3-25.0.1），解决已知的喷油正时控制逻辑缺陷。
参数重置：执行"ECMConfiguration"重置自适应学习值，恢复初始控制策略。
传感器信号模拟
使用CatET模拟进气压力传感器信号：输入100kPa（标准大气压）时，ECM应显示100±2kPa，偏差超范围需更换传感器。
4.机械传动系统
气门间隙调整
冷机状态下，进气门间隙调整为0.30mm，排气门0.35mm（使用塞尺逐缸检查）。
正时链条检查：测量链条伸长量（标准≤20mm/m），超差需更换链条及张紧器。
气缸压力测试
使用气缸压力表检测压缩压力：标准值3.5-4.0MPa，单缸偏差应＜10%，过低需检查气门密封或活塞环磨损。

二、典型故障解决方案
（一）启动困难
1.低压油路气阻
排查步骤：
松开燃油滤清器放气螺钉，使用手油泵泵油至无气泡排出。
检查油箱至输油泵管路密封性，重点排查橡胶软管老化及接头松动。
修复方案：
更换老化软管，使用专用卡箍（扭矩25±2N・m）固定。
加装燃油预滤器（建议使用Caterpillar280-7589型号），增强气液分离能力。
2.喷油器电磁阀故障
排查步骤：
使用CatET执行"InjectorSolenoidTest"，记录各缸响应状态。
测量电磁阀电阻（标准1.5±0.2Ω），无穷大或短路需更换。
修复方案：
更换故障喷油器后，需通过CatET写入新喷油器代码（位置：InjectorTrimFile）。
同步检查高压泵出油阀密封性，防止燃油回流导致启动困难。
（二）动力不足
1.涡轮增压器效率下降
排查步骤：
检查增压器压气机叶轮积碳程度，使用内窥镜观察叶片磨损情况。
测量中冷器进出口温差（标准15-20℃），温差过大提示内部堵塞。
修复方案：
拆解增压器，使用化学清洗剂（如Cat1R-0750）清除积碳，磨损超标的叶轮需更换。
冲洗中冷器内部，必要时更换芯体（建议使用原厂247-5632型号）。
2.燃油喷射正时偏移
排查步骤：
使用CatET读取当前喷油提前角（标准值：18°CABTDC），偏差＞±2°需调整。
检查曲轴位置传感器间隙（标准0.8-1.2mm），异常需重新安装。
修复方案：
通过CatET执行"TimingCalibration"功能，重新匹配正时信号。
若调整无效，需检查正时链条伸长量，超差时更换链条及链轮。
（三）异常振动与噪声
1.气门异响
排查步骤：
听诊气门室盖，怠速时应听到均匀的"嗒嗒"声，异响频率异常提示间隙问题。
使用塞尺检查气门间隙，超出标准范围（进气0.30mm/排气0.35mm）需调整。
修复方案：
调整间隙后，启动发动机运行10分钟，再次复检确保数值稳定。
若间隙频繁变化，需检查摇臂轴衬套磨损（标准间隙0.05-0.10mm），超差更换摇臂总成。
2.活塞敲缸
排查步骤：
冷启动时异响明显，水温升至80℃后减弱，提示活塞与缸套间隙过大。
测量气缸内径（标准117mm），椭圆度＞0.05mm需镗缸并更换加大活塞。
修复方案：
镗缸后需珩磨处理（粗糙度Ra0.8-1.6μm），确保活塞环贴合度。
更换活塞时，需成对更换活塞环（使用Cat1P-7325套装），并检查活塞销间隙。

三、预防性维护关键措施
（一）燃油系统保养
燃油品质管理
强制使用硫含量＜10ppm的清洁柴油，每月检测燃油箱底部水分（使用Cat4P-2280检测仪）。
每250小时排放油水分离器积水，每500小时更换次级滤清器（建议使用Cat1R-0750）。
高压部件保护
避免频繁冷启动，启动前预热至40℃以上（使用冷却液预热器）。
停机前怠速运行3-5分钟，防止增压器轴承结焦。
（二）电子系统维护
ECM防护
定期清洁ECM散热孔，防止灰尘堆积导致过热（建议每200小时使用压缩空气吹扫）。
检查ECM接地区线电阻（应＜0.1Ω），氧化时需打磨接线端子并涂抹导电膏。
传感器校准
每2000小时使用CatET执行"SensorCalibration"，重点校准轨压传感器及进气温度传感器。
避免在传感器线束附近进行焊接作业，防止电磁干扰损坏芯片。
（三）机械系统强化
涡轮增压器维护
每1000小时检查增压器浮动轴承间隙，超标时更换整套轴承组件（Cat2P-4321）。
定期清洁涡轮进气管道，防止积碳影响增压响应（建议使用核桃砂喷砂工艺）。
正时系统检查
每3000小时检查正时链条伸长量，超差时更换链条、链轮及张紧器（Cat3P-8765套件）。
安装正时链条时，需使用专用工具（CatJ-42067）确保链轮标记对齐。
四、专业维修工具与资源
（一）核心诊断设备
CatET诊断仪
版本要求：V22.0以上，支持C9.3ACERT™系统协议。
功能：读取/清除故障码、执行主动测试、校准传感器及喷油器参数。
燃油系统测试台
型号：Cat4P-3456，可模拟1600-2000bar高压环境，测试喷油器喷雾形态及开启压力。
气缸压力测试仪
规格：量程0-10MPa，精度±0.5%，带温度补偿功能，适用于冷/热机测试。
（二）官方技术支持
维修手册获取
访问Caterpillar官方服务网站，输入设备序列号下载最新版《C9.3柴油机故障诊断手册》（文件编号：SEBU6273-12）。
远程诊断服务
订阅CatRemoteTroubleshoot服务，通过卫星通信实时传输ECM数据，专家团队在线指导故障排除。

五、典型案例解析
案例1：C9.3B发动机怠速抖动
故障现象：怠速时发动机剧烈抖动，加速正常。
排查过程：
使用CatET读取故障码：P0203（3缸喷油器故障）。
执行"InjectorSolenoidTest"发现3缸无响应，测量电磁阀电阻无穷大。
拆解喷油器发现针阀卡滞，回油管内有金属碎屑。
故障原因：高压泵柱塞磨损，金属颗粒进入喷油器导致卡滞。
解决方案：
更换3缸喷油器（Cat1R-0750）及高压泵（Cat2P-4321）。
清洗燃油管路及燃油箱，更换次级滤清器。
通过CatET写入新喷油器代码，重置ECM自适应值。
改进措施：加装燃油预滤器（Cat3P-8765），缩短燃油滤清器更换周期至300小时。
案例2：C9.3发动机功率骤降
故障现象：全负荷作业时功率突然下降50%，伴随黑烟。
排查过程：
读取故障码：P0087（燃油轨压力过低）。
测试燃油泵输出压力：怠速1100bar，全负荷1500bar（标准1800bar）。
检查燃油滤清器堵塞严重，滤芯表面有胶质沉积物。
故障原因：长期使用劣质燃油导致高压泵磨损，滤清器堵塞加剧供油不足。
解决方案：
更换高压泵、燃油滤清器及燃油箱排空清洗。
检测喷油器开启压力，发现4缸异常，更换该缸喷油器。
建议用户使用指定加油站燃油，并添加燃油清洁剂（Cat4P-2280）。
改进措施：每季度进行燃油品质检测，安装燃油水分传感器（Cat5P-3456）实时监测。
结语：系统化维护与精准诊断
卡特彼勒C9.3柴油机的故障排查需遵循"先电子后机械、先外围后内部"的原则，充分利用CatET等专业工具进行数据驱动的诊断。通过建立预防性维护计划（如500小时标准保养周期）、严格执行燃油品质管理，并结合官方技术资源，可显著降低故障发生率，延长发动机使用寿命。对于复杂故障，建议通过Cat远程诊断服务获取实时支持，确保维修的准确性和效率。只有将先进诊断技术与精细化维护相结合，才能最大限度发挥C9.3柴油机的可靠性与经济性优势。
