卡特彼勒546-2154喷油器线束基础技术规格与材质参数

卡特彼勒546-2154喷油器线束基础技术规格与材质参数

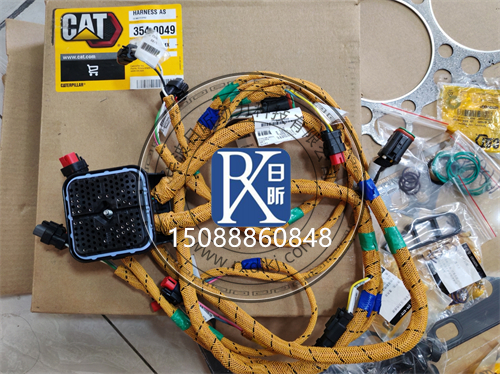

以下为卡特彼勒546-2154型喷油器线束总成的核心技术参数，该线束是卡特C9/C9.3系列工业/工程机械发动机燃油喷射系统的核心电气连接件，负责ECM与喷油器之间的信号传输与电力供应。
一、基础信息参数
表格
参数项目 标准规格 说明
官方零件号 546-2154（简写：5462154） 卡特原厂标准件号，C9系列发动机通用
正式名称 C9发动机喷油器线束总成/燃油喷射系统控制线束 别名：喷油嘴线束、发动机喷油控制线束
产品定位 燃油喷射系统核心电气部件 精准传输喷油控制信号，保障喷油正时、喷油量精确控制

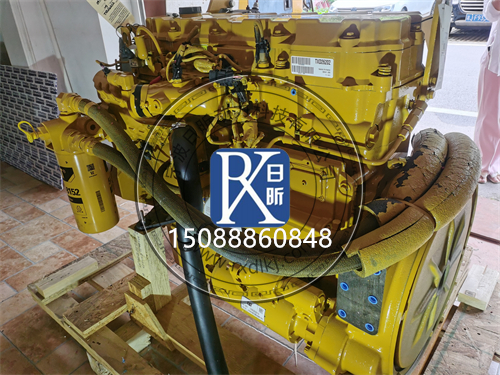

适配发动机 C9、C9ACERT、C9.3、C9.3ACERT系列工业/工程机械发动机 卡车版、船用主机版不通用

二、导线与材质参数
导体参数
表格
参数项目 标准规格 性能说明
导体材质 多股绞合镀锡铜丝 导电性好、抗氧化、抗疲劳，适配发动机振动工况
信号线规格 0.5mm²（20AWG） 传输喷油控制信号，阻抗低、信号衰减小
电源线规格 1.0mm²（18AWG） 为喷油器电磁线圈供电，载流量充足、压降小
绞合方式 束绞+对绞 提高抗电磁干扰能力，信号传输稳定
绝缘层参数
表格
参数项目 标准规格 性能说明
绝缘材质 耐高温交联聚乙烯（XLPE）/硅橡胶 耐温等级高、绝缘性能好、耐油腐蚀
耐温范围 -40℃~+150℃ 短期可承受180℃高温，适配发动机舱高温环境
绝缘厚度 ≥0.3mm 绝缘强度高，耐磨损、抗刺穿
绝缘电阻 ≥100MΩ（500VDC） 电气绝缘性能优异，无漏电、信号泄漏
护套与保护参数
表格
参数项目 标准规格 性能说明
外护套材质 PA66尼龙波纹管 耐油、耐磨、抗老化，保护导线免受摩擦、腐蚀
波纹管阻燃等级 V0级 阻燃性能好，降低电气故障引发的火灾风险
固定卡扣材质 增强尼龙 耐温、抗振动，固定线束位置，避免摩擦损坏
三、连接器参数
表格
参数项目 标准规格 性能说明
连接器类型 卡特专用密封型防水连接器 原厂匹配接口，插拔顺畅、锁定可靠
插针材质 铜合金镀锡/镀金 导电性好、抗氧化、接触电阻低
密封材质 ***橡胶（FKM） 耐油、耐高温、密封性能好
防护等级 IP67 防尘、防水、防油侵入，适应发动机舱恶劣环境
接口配置 ECM端：12针主连接器
喷油器端：6个2针分支连接器 6缸独立控制，每缸1个独立接口
接触电阻 ≤0.1Ω 接触可靠，压降小、信号传输无损耗
插拔寿命 ≥100次 满足维修拆装需求，不易损坏

四、结构与尺寸参数
表格
参数项目 标准规格 说明
总成结构 主接头+6缸分支线束+固定卡扣 适配C9发动机布局，线长均衡无应力
总长度 ≈120cm（主段） 适配C9发动机ECM与喷油器的布局距离
分支长度 每缸分支≈20~35cm 各缸线长匹配安装位置，无拉伸、无冗余
固定点数量 6~8个原厂固定卡扣位 均匀固定，避免振动摩擦损坏
总成重量 ≈0.7kg 轻量化设计，不增加发动机额外负载
注：不同机型（挖掘机、装载机、平地机）的线束长度、固定点位置略有调整，核心电气参数一致，官方件号通用。
五、电气性能参数
表格
参数项目 标准规格 说明
额定工作电压 12V/24VDC 兼容卡特工程机械标准电气系统
单路额定电流 ≥5A 满足喷油器电磁线圈工作电流需求
耐压等级 ≥500VAC（1分钟） 绝缘强度高，无击穿风险
信号传输精度 喷油正时误差≤0.1ms 信号衰减小，保障喷油控制精度
抗干扰性能 带屏蔽层设计（部分版本） 抗电磁干扰，避免发动机其他电气部件影响喷油信号
接触压降 ≤0.2V 连接器接触可靠，无明显电压损失
六、环境与可靠性参数
表格
参数项目 标准规格 说明
工作温度范围 -40℃~+150℃ 适配极端高低温环境，性能稳定
耐油性能 耐柴油、机油、液压油 长期油浸环境下绝缘层不膨胀、不失效
耐振动性能 10~2000Hz，20g加速度 适应发动机高频振动工况，导线不断裂、连接器不松动
防护等级 IP67（连接器）/IP65（线束主体） 防尘、防水、防油，适应发动机舱恶劣环境
原厂设计寿命 6000~8000小时 正常工况下的标准使用寿命，定期维护可延长
耐老化性能 紫外线、臭氧老化≥1000小时 户外环境下不易老化、开裂
七、配置说明
6缸独立分支：每缸喷油器独立1组线束，单缸故障不影响其他缸工作，便于排查维修；
系列化适配：C9、C9ACERT、C9.3、C9.3ACERT全系列工业发动机通用，核心参数一致，仅布局长度微调；
故障诊断支持：支持ECM实时监测每缸喷油器电路状态，可精准定位开路、短路、电阻异常等故障，便于快速维修。
