卡特彼勒319-0677HEUI燃油喷射泵工作原理深度解析

卡特彼勒319-0677HEUI燃油喷射泵工作原理深度解析

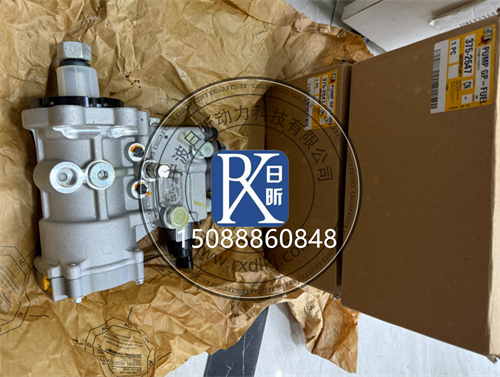

319-0677是卡特HEUI（液压驱动电控单体喷射）系统的核心部件，区别于传统机械喷油泵和高压共轨系统，采用「高压机油驱动+电控精确控制」的技术路线，是卡特C系列ACERT发动机动力强、油耗低、适应性好的核心原因。以下为深度工作原理解析，从结构到循环过程，再到系统逻辑，全面拆解其工作机制。
一、核心功能结构组成
319-0677HEUI泵由五大核心模块组成，其中液压驱动模块是HEUI系统独有的结构，也是区别于传统燃油泵的核心特征：
1.燃油加压模块（核心执行模块）
组成：柱塞、泵筒、进油阀、出油阀、高压油腔
作用：将低压燃油（5~10bar）加压至1500~2500bar超高压，为喷油器提供高压燃油
核心特点：柱塞泵筒配对研磨，间隙≤0.001mm，高压下无内泄，加压效率高；出油阀为单向止回结构，防止高压燃油回流，保持高压管路压力稳定。
2.液压驱动模块（HEUI独有核心模块）
组成：高压机油腔、控制活塞、液压电磁阀、机油进油阀、机油回油阀
作用：利用发动机高压机油（200~300bar）作为动力源，推动控制活塞运动，带动柱塞压缩燃油，实现燃油加压
核心特点：用机油压力驱动燃油加压，机油压力越高，燃油加压速度越快、压力越高；通过电磁阀控制机油的通断，实现喷射的精确控制，这是HEUI“液压驱动”的核心原理。
3.电控控制模块（大脑模块）
组成：高速电磁阀、控制电路板、传感器接口、CAN总线接口
作用：接收发动机ECM的控制信号，精确控制电磁阀的开关时机和持续时间，从而控制喷射正时和喷射量
核心特点：电磁阀响应时间≤1ms，可在一个工作循环内实现多次开关，支持预喷射、主喷射、后喷射等多级喷射模式；与ECM实时通信，反馈泵的工作状态。
4.驱动传动模块（动力输入模块）
组成：驱动齿轮、凸轮轴、柱塞弹簧、传动机构
作用：将发动机的旋转动力传递给泵，带动柱塞做往复运动，完成吸油和复位动作
核心特点：凸轮轴转速为曲轴转速的1/2，与发动机正时同步，确保喷射正时与活塞运动精准匹配；柱塞弹簧提供复位力，保证吸油阶段柱塞能快速下行。
5.密封与防护模块
组成：高压密封圈、O型圈、油封、防尘罩、防水接插件
作用：防止高压燃油、高压机油泄漏，阻挡灰尘、水分进入，保证泵在恶劣环境下可靠工作
核心特点：高压密封采用PTFE+***橡胶复合结构，耐高压、耐油、耐高温，IP67防护等级，适应工程机械恶劣工况。

二、完整工作循环过程（四阶段详解）
319-0677的一个完整工作循环分为四个阶段，由凸轮轴旋转和电磁阀开关共同控制，每个发动机工作循环（曲轴转2圈）完成一次喷射：
第一阶段：吸油阶段（柱塞下行）
触发条件：凸轮轴旋转，凸轮基圆朝向柱塞，柱塞在弹簧力作用下下行；
电磁阀状态：电磁阀关闭，高压机油腔与回油口连通，机油压力释放，控制活塞上行复位；
燃油流向：柱塞下行，泵腔容积增大，产生负压，进油阀打开，低压燃油（5~10bar）从输油泵进入泵腔；
结束标志：柱塞下行到下止点，泵腔充满低压燃油，进油阀关闭，吸油完成。
本阶段核心是完成燃油填充，为后续加压做准备，吸油是否充分直接影响喷射量精度。
第二阶段：加压准备阶段（柱塞上行初期）
触发条件：凸轮轴继续旋转，凸轮顶起柱塞，柱塞开始上行；
电磁阀状态：电磁阀仍关闭，高压机油腔无压力，控制活塞保持在上止点；
燃油状态：柱塞上行，泵腔容积减小，燃油压力轻微升高，但还未达到出油阀开启压力；
结束标志：柱塞上行到预定位置，ECM发出加压指令，电磁阀即将打开。
本阶段是喷射前的准备，凸轮带动柱塞上行，等待电控信号触发加压——这是电控喷射和机械喷射的核心区别：机械泵是凸轮顶到就喷，电控泵是ECM说什么时候喷就什么时候喷。
第三阶段：高压喷射阶段（核心加压喷射）
触发条件：ECM根据发动机工况（转速、负荷、温度等）计算出最佳喷射正时和喷射量，发出喷射指令；
电磁阀动作：高速电磁阀打开，高压机油（200~300bar）快速进入高压机油腔，推动控制活塞快速下行；
燃油加压：控制活塞推动柱塞加速下行（注意：这里柱塞是先被凸轮顶上去，再被液压推下来加压，和传统机械泵柱塞上行加压正好相反，这是HEUI的独特设计），泵腔容积快速减小，燃油压力急剧升高；
喷射开始：当燃油压力达到出油阀开启压力（约1500bar）时，出油阀打开，高压燃油经高压油管进入喷油器，喷入气缸；
喷射量控制：电磁阀开启的持续时间越长，高压机油推动活塞的时间越长，喷射的燃油量就越多，ECM通过控制电磁阀通电时间精确控制喷油量，精度可达±1%；
多级喷射：电磁阀可以在一个循环内多次开关，实现预喷射（少量燃油提前喷，降低噪音）、主喷射（主要动力喷射）、后喷射（少量燃油后喷，优化排放），这是传统机械泵做不到的。
本阶段是整个循环的核心，液压驱动+电控控制实现了喷射正时和喷射量的精确可调，这是HEUI系统性能优势的来源。
第四阶段：泄压复位阶段（喷射结束）
触发条件：ECM发出结束喷射指令，或者柱塞下行到下止点，喷射完成；
电磁阀动作：电磁阀关闭，高压机油腔与回油口连通，高压机油快速泄压回流；
燃油泄压：控制活塞失去机油压力，出油阀在弹簧力作用下关闭，高压燃油停止喷射，高压管路压力保持在待机水平；
柱塞复位：凸轮轴继续旋转，凸轮转过最高点，柱塞在弹簧力作用下回到初始位置，准备下一个循环；
结束标志：所有部件回到初始状态，等待下一个工作循环。
本阶段核心是快速泄压，确保喷射结束干脆，没有后滴漏，保证排放和油耗性能。
三、HEUI系统整体工作逻辑
319-0677泵不是独立工作的，它是整个HEUI系统的核心加压部件，整个系统由五大部分组成，协同工作实现精确喷射：
1.系统组成
表格
系统部件 功能 与319-0677泵的关系
发动机ECM 系统大脑，采集工况信号，计算喷射参数，发出控制指令 给319-0677泵的电磁阀发送控制信号，控制喷射正时和喷油量
高压机油泵 提供200~300bar高压机油，作为驱动动力源 给319-0677泵提供高压驱动机油，是HEUI系统的“动力源”
燃油输油泵 提供5~10bar低压燃油，给喷油泵供油 给319-0677泵提供低压燃油，是“燃油来源”
319-0677HEUI喷射泵 核心加压部件，将低压燃油加压成高压燃油 系统核心部件，承上启下，完成燃油加压
喷油器 将高压燃油雾化喷入气缸，完成燃烧 接收319-0677泵输出的高压燃油，执行最终喷射
2.系统工作流程
信号采集：ECM实时采集发动机转速、负荷、水温、油温、进气压力等传感器信号；
参数计算：ECM根据预设的MAP图，计算出当前工况下的最佳喷射正时、喷射量、喷射模式；
指令发送：ECM通过CAN总线向319-0677泵的电磁阀发送控制指令，精确控制开关时机和时长；
燃油加压：319-0677泵接收指令，通过液压驱动将燃油加压到目标压力，输出高压燃油；
喷射执行：高压燃油经高压油管到达喷油器，喷油器将燃油雾化喷入气缸，完成燃烧做功；
反馈调整：ECM通过氧传感器、转速传感器等反馈信号，实时调整喷射参数，形成闭环控制，保证动力、油耗、排放始终处于最佳状态。

四、HEUI技术的核心优势
对比传统机械喷油泵和高压共轨系统，HEUI系统有独特的技术优势，特别适合工程机械的使用场景：
1.低速扭矩大，重载性能好
传统机械泵：低速时喷射压力低，雾化差，扭矩小；
高压共轨：低速压力有所提升，但还是受转速影响；
HEUI泵：喷射压力由液压驱动，和发动机转速关系小，低速时也能保持很高的喷射压力，雾化好，低速扭矩大，特别适合工程机械重载、低速作业的工况，这也是卡特发动机“低速有劲”的核心原因。
2.喷射压力稳定，全工况性能优
HEUI系统的喷射压力由机油压力决定，只要机油压力稳定，喷射压力就稳定，不受发动机转速、负荷的影响太大；
从怠速到额定转速，都能保持1500bar以上的喷射压力，全工况范围内燃烧效率都很高，油耗低、动力好、排放优。
3.抗污染能力强，可靠性高
高压共轨系统：对燃油清洁度要求极高，油里有一点杂质就会损坏精密的共轨管、喷油器，很容易出故障；
HEUI系统：高压部分是机油驱动，燃油的压力是在泵里产生的，对燃油杂质的容忍度更高，抗污染能力强；
工程机械的加油环境普遍不好，HEUI系统的可靠性优势非常明显，故障率比共轨系统低很多。
4.维修方便，成本更低
高压共轨系统：部件多，结构复杂，故障排查难，维修需要专用设备，成本高；
HEUI系统：结构相对简单，泵是独立的，哪个缸坏了修哪个，故障排查容易，维修成本低；
319-0677泵可以单独更换，不需要换整个系统，维修工时和配件成本都更低，适合后市场维修。
5.适应性强，恶劣工况表现好
HEUI系统的液压驱动结构，对温度、海拔、燃油品质的适应性都更强，高温、低温、高海拔、劣质燃油的情况下，都能稳定工作；
特别适合矿山、工地、野外等恶劣环境下的工程机械使用，这也是卡特发动机在工程领域口碑好的重要原因。
五、三类燃油泵技术对比表
表格
对比维度 传统机械喷油泵 高压共轨系统 HEUI液压电控泵（319-0677）
驱动方式 凸轮轴机械驱动 高压油泵+共轨管蓄压 高压机油液压驱动
喷射压力 800~1200bar，随转速变化大 1600~2500bar，相对稳定 1500~2500bar，全工况稳定
低速扭矩 差，低速压力低、雾化差 中等，低速压力有所提升 好，低速仍保持高压，扭矩大
喷******度 低，机械控制误差大 高，电控精确控制 高，电控+液压精确控制
多级喷射 不支持 支持 支持
抗污染能力 中等 差，对燃油清洁度要求极高 好，对燃油杂质容忍度高
维修成本 低，结构简单 高，结构复杂，配件贵 中等，结构适中，维修方便
可靠性 中等，机械磨损大 中等，精密部件多，易坏 高，抗污染、抗冲击能力强
适用场景 老款机型、低端设备 乘用车、高端轻卡
