卡特彼勒137-1339水泵齿轮磨损判定方法

卡特彼勒137-1339水泵齿轮磨损判定方法

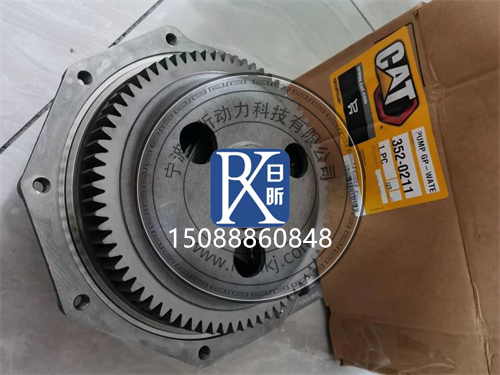

137-1339为齿轮强制啮合驱动的重型冷却水泵，齿轮与凸轮轴正时齿轮常啮合传动，属于刚性传动——正常齿面磨损不会像皮带那样出现打滑丢转，核心失效表现为异响、传动冲击，严重时断齿卡滞引发整机故障。
齿轮磨损判定需按「不解体初步预判→拆机外观检查→精准数据测量」三步进行，以下为对应卡特原厂标准的完整判定流程。
一、不解体快速预判（无需拆机，现场初筛）
适用于日常点检、故障初步定位，可快速区分是否存在齿轮磨损风险。
1.异响特征识别（最直观征兆）
异响位置：声音集中在发动机前端齿轮室、水泵安装侧，听诊器贴靠水泵壳体时异响明显放大。
声音特性：
轻度磨损：怠速时发出均匀的“沙沙”啮合声，比正常齿轮噪音偏大，无明显金属敲击感；
中度磨损：伴随“哗啦、哗啦”的周期性金属撞击声，转速升高后敲击频率同步加快，突加/减油门时冲击声更明显；
严重磨损：出现清脆的“哒哒”打齿声，负荷加大时异响加剧，甚至伴随齿轮室振动。
变化规律：冷车启动初期（机油未完全润滑）异响更明显，热车后机油形成油膜，异响会轻微减弱；若热车后敲击声仍无缓解，说明磨损间隙已超标。
2.辅助排查特征
机油标尺或机油滤芯中发现细小金属屑、铁末，伴随齿轮室异响，大概率是齿轮齿面剥落、磨损掉屑；
水泵壳体有明显振感，手摸前端盖可感觉到周期性的冲击震动。
重要误区提醒
单纯水温高≠水泵齿轮磨损。齿轮驱动为刚性啮合，轻中度磨损不会改变水泵转速、不影响冷却流量；只有出现断齿卡滞、齿轮完全失效时，才会导致水泵停转、水温骤升。

二、拆机后外观定性检查
拆下水泵总成后，可通过齿面状态直接判定磨损类型与严重程度，共5类典型磨损形态：
1.正常磨粒磨损（寿命内正常损耗）
特征：齿面均匀光亮，无明显台阶、凹坑，齿顶、齿根无崩缺，啮合接触面沿节圆均匀分布，接触面积＞80%；
判定：属于正常运行磨损，无需更换，可继续使用。
2.异常磨粒磨损（超标磨损）
特征：齿面沿啮合方向出现明显的磨损台阶，齿厚明显变薄，齿顶边缘磨尖，工作面有深浅不一的划痕；
核心诱因：机油杂质过多、滤芯失效，沙尘、金属屑进入齿面形成研磨效应；
判定：磨损台阶深度＞0.2mm或齿面划痕深度触及基体，判定为异常磨损，需评估更换。
3.疲劳点蚀与剥落（中重度失效）
特征：齿面节圆附近出现密集的针状小凹坑（点蚀），严重时点蚀连片形成片状剥落，齿面出现金属脱落凹坑；
核心诱因：长期高负荷运行，齿面接触应力超过疲劳极限，或啮合间隙过大造成冲击载荷；
判定：点蚀面积占齿面总面积＞15%，或出现连片剥落，必须更换，继续运行会快速发展为断齿。
4.崩齿、断齿（重度失效，立即停机）
特征：齿顶崩缺、单个或多个轮齿整体断裂，断裂面有明显的疲劳扩展纹或瞬间冲击断口；
核心诱因：异物卡入齿轮、轴承松旷导致齿轮偏摆打齿，或严重点蚀后未及时更换，轮齿强度不足断裂；
判定：出现任何崩齿、断齿，立即更换水泵总成，同时必须检查配对的凸轮轴驱动齿轮是否连带损伤。
5.齿根裂纹（隐性高危故障）
特征：轮齿根部出现细微横向裂纹，多从齿根圆角处起始，沿齿宽方向延伸，初期肉眼不易发现，需借助放大镜或探伤剂识别；
核心诱因：长期冲击载荷、齿根圆角应力集中，属于断齿的前期征兆；
判定：发现任何齿根裂纹，直接报废更换，禁止继续使用。
6.配合面磨损
特征：齿轮内孔与泵轴配合松旷、平键/键槽变形压溃，运转时齿轮相对泵轴窜动、偏摆；
判定：配合间隙＞0.08mm或键槽变形，必须更换，原厂齿轮与泵轴为过盈压装+平键定位，现场无法修复到原厂精度。
三、精准量化测量（***维修判定，附原厂标准阈值）
外观无法明确判定时，通过量化数据可精准界定磨损程度，核心测量3项指标。
1.啮合侧隙测量（最核心判定指标）
指齿轮啮合时的齿侧间隙，是磨损程度最直接的量化体现，推荐两种现场测量方法：
方法1：压铅丝法（通用易操作）
取直径1~2mm的软铅丝，沿齿宽方向放在啮合齿面上；
手动盘车让齿轮碾压铅丝，取出后用千分尺测量铅丝最薄处厚度，即为啮合侧隙；
原厂标准：
标准侧隙：0.15~0.30mm
磨损极限：0.45mm
判定：侧隙超过0.45mm，说明齿面磨损严重，必须更换。
方法2：百分表法（精度更高）
固定水泵齿轮不动，将百分表测头顶在配对齿轮的齿面上，垂直于齿向；
往复摆动配对齿轮，表针的最大摆动量即为啮合侧隙；
精度高于压铅丝法，适合精准复测。
注意：测量时必须同步检查配对的凸轮轴驱动齿轮，齿轮为成对磨损，仅更换水泵齿轮会加速新件磨损，两侧间隙均需符合标准。

2.齿厚磨损量测量
测量轮齿的厚度减薄量，直接反映磨粒磨损程度：
用齿厚卡尺或公法线千分尺，在节圆位置测量齿厚；
磨损判定：齿厚减薄量＞0.5mm，或相对于新齿轮减薄比例＞10%，判定为磨损超标；
现场无***量具时，可用新齿轮对比齿厚，肉眼可见明显变薄即为磨损超标。
3.齿轮径向与端面跳动测量
用于排查轴承松旷导致的齿轮偏摆（偏摆会加速齿轮偏磨）：
将百分表测头顶在齿轮节圆位置，缓慢转动泵轴，表针最大差值即为径向跳动量；
测头顶在齿轮端面，转动泵轴测得端面跳动量；
原厂标准：
径向跳动≤0.08mm
端面跳动≤0.10mm
判定：跳动超标大概率是水泵轴承磨损松旷，会导致齿轮啮合偏磨，需同步更换水泵总成。
四、磨损分级与处理建议
表格
磨损等级 判定依据 处理方案
轻微磨损 侧隙0.15~0.30mm，齿面均匀光亮，无点蚀崩齿 继续使用，每500小时点检异响与机油状态
中度磨损 侧隙0.30~0.45mm，齿面有轻微点蚀，无崩齿裂纹 可短期运行，列入下次大修更换计划，加强监控
严重磨损 侧隙＞0.45mm，点蚀面积＞15%，有崩齿/齿根裂纹 立即更换水泵总成，同步检查配对凸轮轴齿轮
关键维修提醒
原厂137-1339水泵的驱动齿轮与泵轴为过盈压装，出厂已完成同轴度校准与动平衡，现场单独更换齿轮无法保证装配精度，返修率超过60%，齿轮磨损后建议直接更换水泵总成，不推荐单独换齿轮维修。
