卡特彼勒418-9743起动马达工作原理

卡特彼勒418-9743起动马达工作原理

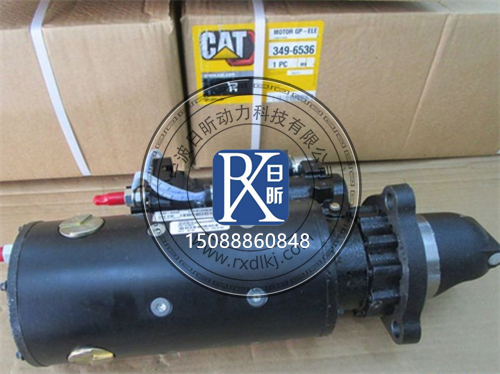

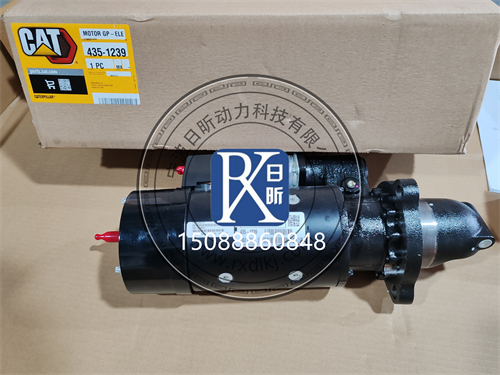

418-9743是一款24V电磁控制行星减速式起动马达，专为卡特C13/C15/C18ACERT等大排量重型柴油机设计，核心作用是将蓄电池的电能转化为机械扭矩，拖动发动机飞轮达到点火起动转速。相比传统直驱式起动机，它通过行星减速机构实现扭矩放大，起动冲击力更小、低温起动能力更强，适配重型工程设备、矿卡、发电机组等高负荷工况。
一、核心组成结构（原理的硬件基础）
整个马达分为五大功能模块，各司其职配合完成起动动作：
直流电动机本体
由定子励磁绕组、电枢（转子）、换向器、碳刷组件构成，是动力输出的源头，作用是将24V直流电转化为电枢的高速旋转运动，采用H级耐高温纯铜绕组，可承受短时大电流冲击。
电磁开关总成
内置吸引线圈+保持线圈双线圈结构、主接触盘、传动推杆，是整个马达的控制中枢，负责两个核心动作：
推动驱动齿轮向前伸出，与飞轮齿圈完成啮合；
接通电机主回路大电流，启动电机旋转。
行星减速机构
由太阳轮（电枢轴驱动）、3个行星齿轮、固定内齿圈、行星输出架组成，是该型号的核心增扭部件。电枢的高速旋转经行星轮系减速后，输出转速降低、扭矩大幅放大（减速比约5:1），在相同体积下比直驱马达输出扭矩提升40%以上。
驱动啮合与单向保护机构
包含驱动齿轮（11齿）、滚柱式单向离合器（超越离合器）、拨叉。
驱动齿轮负责与飞轮齿圈啮合传递扭矩；
单向离合器只允许扭矩从马达向飞轮单向传递，发动机启动后自动打滑，防止发动机反拖烧毁马达。
回位机构
由多组回位弹簧组成，起动断电后带动齿轮、电磁开关铁芯复位，回到初始待机状态。

二、完整工作过程（分三阶段）
起动过程严格遵循「先啮合、后通电」的时序，最大限度减少打齿磨损，具体步骤如下：
阶段1：齿轮预啮合（软入齿）
拧动点火钥匙至起动档，24V电源接入电磁开关：
电流同时流入吸引线圈和保持线圈，两个线圈共同产生轴向电磁吸力，拉动铁芯向前移动；
铁芯通过拨叉推动驱动齿轮缓慢向前伸出，靠近飞轮齿圈；
此时吸引线圈与电机电枢串联，仅有小电流通过电枢，电机会以极低转速缓慢转动，带动齿轮微调角度，顺利滑入飞轮齿槽，避免硬顶撞齿。
此阶段主电路未接通，电机无大功率输出，仅完成齿轮啮合动作。
阶段2：主回路接通，拖转起动
当驱动齿轮完全啮入飞轮齿圈后：
铁芯推动前端的主接触盘闭合，接通蓄电池B+与电机主回路的大电流通路；
数百安培的大电流通入定子与电枢绕组，产生强磁场驱动电枢高速旋转；
电枢轴端的太阳轮带动行星减速机构运转，经减速增扭后，行星架输出大扭矩低速旋转，通过单向离合器带动驱动齿轮、飞轮齿圈转动；
飞轮拖动发动机曲轴旋转，逐步提升至柴油机起动转速（约150~250rpm），满足压缩点火的转速要求，发动机成功点火启动。
此阶段吸引线圈因两端电压相等被短路，仅靠保持线圈维持吸合状态，降低线圈自身发热，延长连续起动的耐受时间。
阶段3：脱开回位，待机复位
发动机成功启动后，进入自动保护与复位流程：
单向离合器自动打滑保护：发动机启动后飞轮转速超过驱动齿轮转速，滚柱式单向离合器自动解锁打滑，动力无法反向传回马达，避免发动机反拖导致电枢超速、轴承烧毁、转子飞散。
电磁开关断电回位：松开点火钥匙，起动档断开，保持线圈断电，电磁吸力消失；在回位弹簧作用下，铁芯带动拨叉向后复位，驱动齿轮从飞轮齿圈中退出；同时主接触盘断开，电机主回路断电，马达停止运转，回到初始待机状态。
三、关键设计的原理与作用
行星减速增扭原理
大排量重型柴油机压缩比高、起动阻力大，直驱马达需要极大的体积和电流才能输出足够扭矩。行星减速结构通过转速换扭矩，在不大幅增加体积的前提下，将起动扭矩放大5倍左右，同时降低起动电流，减小对蓄电池、线束的冲击，更适配低温、高海拔等恶劣起动工况。
双线圈软啮合原理
吸引+保持的双线圈设计实现了「先推齿轮、再接大电」的时序，配合小电流慢转调齿，大幅降低了齿轮硬撞击打齿的概率，延长驱动齿轮与飞轮齿圈的使用寿命，适配重型设备频繁起动的工况。
单向超越保护原理
这是起动马达必备的安全结构。柴油机启动后转速可达1500~2000rpm，若动力反向传回马达，电枢转速会超过设计极限数倍，直接导致转子解体。单向离合器通过滚柱的楔紧-解锁动作，实现单向传力、反向打滑，从机械结构上杜绝了反拖损坏的风险。
