卡特彼勒376-3081变速箱线束常见故障点汇总

卡特彼勒376-3081变速箱线束常见故障点汇总

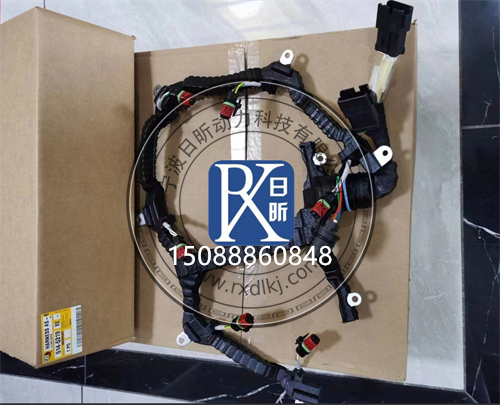

376-3081原厂为卡特773F/775F矿用自卸车配套的变速箱电控线束，在773B车型中常作为升级优化替换件使用。结合773B矿区强震动、高油污、多泥浆、高温的服役环境，该线束80%的故障集中在连接器、摩擦接触段、弯折应力段、高温腐蚀段四类固定薄弱点位，且多数为间歇性故障，极易被误判为电磁阀、传感器或TCM损坏。
一、连接器类故障点（占比约50%，最高发）
连接器是线束电气连接的最薄弱环节，也是接触不良、氧化、退针故障的核心发源处，共3个高发点位：
1.变速箱阀体侧电磁阀分支连接器
具体位置：直接插接在变速箱换挡阀体上，处于油雾、油泥长期包裹的环境中。
高发原因：变速箱高频震动直接传导到接头，密封圈易老化失效，水汽、油泥侵入导致针脚氧化生成铜绿；拆装阀体时暴力插拔易造成针脚退针、锁扣断裂。
对应故障：偶发跳空挡、换挡冲击、特定档位无法挂入，诊断仪报“换挡电磁阀开路/短路”故障码，颠簸、重载爬坡时故障明显加重。
2.TCM端主干多针连接器
具体位置：线束主干与变速箱控制模块（TCM）对接的多针大插头，多布置在车架侧电控箱内。
高发原因：整车震动幅度大，针脚长期受轴向拉扯易退针；电控箱密封不佳时，泥浆、冷凝水侵入造成整排针脚腐蚀，公共电源/接地回路接触失效。
对应故障：多个传感器、电磁阀同时报故障，变速箱频繁进入跛行保护模式，换挡逻辑混乱，严重时整车无法挂挡行驶。
3.传感器分支小接头（油温/油压/转速传感器）
具体位置：分散布置在变速箱壳体上的油温、主油压、输入/输出转速传感器接口处。
高发原因：传感器本体震动幅度大，接头根部反复弯折应力集中；油泥长期包裹加速密封老化，针脚氧化导致接触电阻增大。
对应故障：传感器信号漂移、数值波动大，换挡点偏移、换挡品质下降，偶发信号丢失类故障码，热车后症状更明显。

二、线身磨损类故障点（占比约25%，硬故障主要来源）
这类故障由长期摩擦、刮蹭导致护套破损，最终引发短路、断路，均集中在相对运动的接触部位。
1.变速箱壳体贴合摩擦段
具体位置：线束主干贴靠变速箱壳体的固定段，尤其是无衬垫防护的金属面接触处。
高发原因：整车震动时线束与壳体高频相对摩擦，外层波纹管、编织护套逐步磨穿，最终线芯裸露与壳体形成接地短路。
对应故障：控制回路保险丝频繁熔断，诊断仪报“回路对地短路”故障码，严重时烧毁TCM对应针脚。
2.车架固定卡扣边缘处
具体位置：线束与车架卡扣、扎带座的硬接触边角。
高发原因：固定卡扣松动后，线束在震动中来回窜动，被金属卡扣边缘反复切割，快速磨破绝缘层；773B替换安装时若固定点位不匹配，该位置磨损速度会翻倍。
对应故障：单回路断路或接地短路，故障表现与对应回路功能完全对应。
3.运动部件邻近段
具体位置：靠近换挡拉杆、传动轴、高压液压管线的线身段。
高发原因：固定松脱后线束移位，与运动部件发生刮蹭、拉扯，快速磨破甚至直接割断线芯。
对应故障：突发完全断路，对应功能瞬间失效，故障无征兆。
三、弯折疲劳类故障点（占比约15%，隐性故障核心）
这类故障外观无明显破损，内部铜丝已疲劳断裂，属于隐性故障，排查难度最高，也是间歇性故障的主要根源。
1.变速箱-车架衔接活动段
具体位置：变速箱与车架之间的悬空过渡段，是整车相对震动位移最大的区域。
高发原因：发动机、变速箱工作时的高频震动，使该段线束反复弯折，内部铜丝承受交变疲劳载荷，逐步出现断丝，剩余铜丝随震动时接时断。
对应故障：典型的间歇性故障，颠簸、重载时故障发作，平路平稳行驶后自行恢复，故障码偶发无规律，更换对应元件后无效。
2.连接器根部应力集中段
具体位置：所有连接器接头后方3~5cm的线身段。
高发原因：接头本体固定，线身随震动反复弯折，应力集中在接头根部，内部铜丝从根部逐步疲劳断裂。
对应故障：晃动接头时故障明显触发或消失，更换对应传感器、电磁阀后故障依旧。

四、环境老化类故障点（占比约10%，老车高发）
773B为老款车型，线束长期在高温、腐蚀环境下服役，老化类故障占比随使用年限逐年上升。
1.排气管邻近高温段
具体位置：靠近发动机排气管、涡轮侧的线束段，773B搭载的3412发动机排气温度高，该区域热辐射强。
高发原因：长期高温烘烤导致绝缘层碳化、脆化，弯折后直接开裂，引发回路间粘连、短路。
对应故障：热机后故障频发，冷车时相对正常；绝缘性能下降导致信号串扰、换挡逻辑混乱。
2.底盘泥浆浸泡段
具体位置：底盘最低处的线束段，矿区作业时长期被泥浆、积水浸泡。
高发原因：泥浆中的腐蚀性成分逐步侵蚀线束护套与针脚，从外层向内层渗透，最终引发腐蚀断路。
对应故障：多回路陆续出现氧化接触不良，故障逐步加重，雨季、涉水后集中爆发。
五、773B升级替换专属故障点
由于376-3081并非773B原厂原配，替换安装不规范会额外产生两类专属故障点：
破线改接点：若替换时为匹配原车接口进行破线改接，改接点绝缘防水处理不到位，极易氧化、断路，是高频故障源。
固定不匹配悬空段：原车固定卡扣与线束不匹配，部分路段悬空无固定，震动幅度大幅增加，加速磨损与疲劳断丝。
现场排查小贴士：优先检查阀体侧电磁阀接头、TCM主干插头、车架过渡活动段这三个位置，可覆盖80%以上的常见故障；晃动对应点位时故障触发或消失，即可直接定位。
