卡特1504636发动机油底壳原厂完整技术手册

卡特1504636发动机油底壳原厂完整技术手册

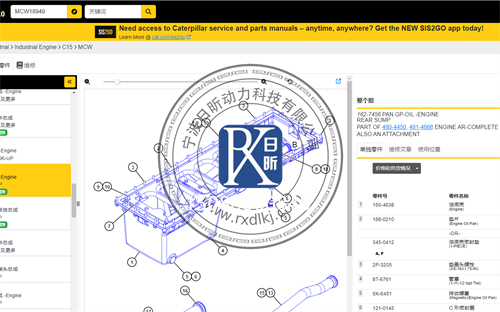

一、基础原厂信息
零件型号：1504636（1504636）
原厂名称：OilPanGroup发动机机油油底壳总成
原厂定位：卡特C15/C18/3406E柴油工业、发电、油田压缩机组专用铸铝油底壳，整机润滑油存储腔体，收集曲轴回流机油、沉淀金属磨屑与油泥，集成机油吸油口安装位、放油螺塞基座，缓冲曲轴箱压力波动，适配油田、发电连续重载工况。
原厂互换件号：无完全通用替代件，同平台1504638为加长容量款，安装法兰不互通，不可替换。

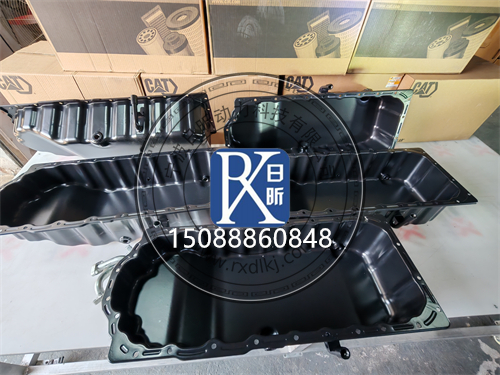

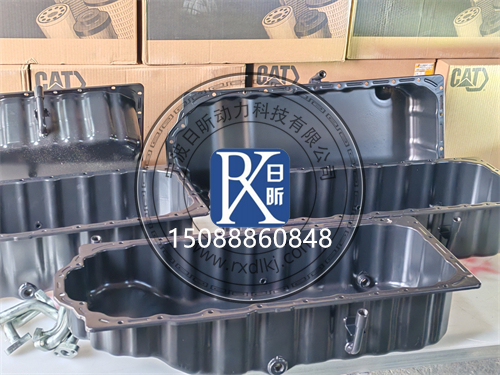

结构形式：一体压铸高强度铝合金壳体，内部加强筋防变形，底部集成放油阀安装座、吸油口固定支架，四周完整密封法兰面，外侧防腐涂层，抗机油腐蚀、抗振动开裂。

二、精准适配机型与发动机
1.适配核心发动机
卡特C15、C18、3406E电控柴油发动机（Tier3/国三工业、油田、发电机组动力）
2.整机适配范围
固定式发电机组：CX31P600、CX35P800、TH35C15I、TH48E80
油田油气压缩机组、井下动力设备
工业固定动力、船舶辅机、重型矿用动力机组
互换区分
本品为C15/C18六缸柴油机型专款，不可用于G3508/G3512/G3516燃气机组（燃气机专用油底壳件号6014162，容积、法兰、吸油管路完全不通用）；与320GC、336E挖机小排量油底壳尺寸无互换性。
三、原厂核心技术参数
材质工艺：高强度压铸铝合金，内部加厚加强筋，外壁防腐钝化处理，耐受长期机油浸泡、高频振动
机油总容积：标准加注容量307L（匹配C15整机润滑系统）
外形尺寸：总长1208mm、总宽672mm、高度347mm
配套放油组件：适配M16标准放油螺塞，可加装远程放油阀
吸油口匹配：原厂配套机油集滤器，预留一体式安装支架
法兰密封规格：环绕式密封槽，适配一体式橡胶密封垫片
设计使用寿命
洁净柴油稳定发电工况：10000小时预防性检查
油田粉尘、高杂质重载工况：6000小时拆解清理内部油泥
标准安装螺栓扭矩：法兰螺栓统一22–26N・m，对角分次紧固
四、强制更换判定标准（满足任意立即更换）
壳体撞击凹陷、变形翘曲，法兰密封面平面度超0.15mm，无法修复密封
壳体出现裂纹、沙眼，机油持续渗漏，补焊后短期再次漏油
内部加强筋断裂、吸油口支架撕裂，机油供油不稳易吸空
长期杂质堆积造成底部严重腐蚀穿孔、大面积点蚀坑
机组发生抱轴、拉缸故障，油底壳内部大量金属碎屑无法彻底清理
法兰密封槽磕碰缺损，垫片无法贴合，反复渗漏机油
拆装多次导致螺纹滑丝、螺栓孔崩损，无修复价值
五、典型故障现象、成因与连锁危害
1.油底壳接缝持续渗机油、机舱底部积油
现象：机组运行后油底壳法兰四周挂油，机油液位持续下降。
成因：油底壳变形翘曲、密封垫片老化破损、螺栓扭矩不均。
危害：机油持续损耗，低压润滑部位供油不足，轴瓦、凸轮轴加速磨损；渗漏机油遇高温排气存在起火隐患。
2.怠速机油压力偏低、重载油压波动
现象：冷机油压正常，热机怠速油压偏低，大负荷时油压剧烈波动。
成因：油底壳变形导致吸油口偏移、油泥堵塞集滤器，机油吸入不足。
危害：液压润滑系统气蚀，曲轴、连杆瓦拉伤，严重抱轴停机大修。
3.壳体裂纹渗漏、底部持续滴油
现象：油底壳边角、放油座位置持续滴油，停机静置也存在渗漏。
成因：运输撞击、底盘磕碰、长期振动产生疲劳裂纹。
危害：机油快速流失，短时间缺油造成发动机不可逆损毁。
4.机油快速发黑、滤芯频繁堵塞
现象：新机油短期浑浊发黑，机油滤芯压差报警周期大幅缩短。
成因：油底壳内部锈蚀、大量油泥沉积，每次换油无法彻底清除杂质。
危害：杂质持续循环磨损高压油泵、轴瓦、活塞环，大幅缩短发动机大修周期。

六、极简现场快速排查步骤
外观渗漏初检：停机冷却后清理油底壳油污，启动机组怠速观察法兰、放油座、壳体有无渗油痕迹。
平面度检测：拆下油底壳，平放在标准平台，塞尺检测法兰翘曲变形量。
内部内窥镜检查：放油后伸入内窥镜查看壳体有无裂纹、腐蚀坑、支架断裂。
油压工况验证：更换全新油底壳与密封垫片后油压恢复稳定，判定原壳体失效。
真假故障区分：曲轴油封渗漏、机油散热器漏油、缸体结合面渗油，不属于油底壳本体故障。
七、标准拆装SOP施工工艺
整机冷却放油：机组完全停机降温，打开放油螺塞排空全部机油，回收废油。
对角分步松螺栓：从法兰两侧向中间分次松开全部固定螺栓，避免单侧受力翘曲油底壳。
平稳分离壳体：塑料撬棒轻撬法兰缝隙，禁止钢制工具硬撬划伤密封面，垂直取下油底壳。
新旧件预检：核对件号1504636，检查壳体无裂纹、法兰平整、吸油支架完好；彻底清理缸体旧垫片、残胶、油污。
密封装配：更换全新原厂密封垫片，垫片完整嵌入法兰槽，禁止叠加垫片、干装。
扭矩紧固规范：对角分两次预紧，初次10N・m，终紧22–26N・m，禁止超扭矩压变形铝壳。
复位放油组件：更换放油螺塞密封垫圈，均匀锁紧，避免螺纹滑丝渗漏。
试机验收：加注标准容量原厂机油，怠速运行10分钟、满载30分钟，法兰、壳体无渗漏、机油压力稳定为合格。
八、原厂1504636vs副厂油底壳核心区别
原厂1504636：一体压铸加厚铝壳体，加强筋布局匹配C15振动频率，抗疲劳不开裂；法兰平面加工精度高，密封稳定不漏油；内部支架刚性足，吸油口不偏移，10000小时无变形渗漏，匹配C15/C18润滑标定。
劣质副厂油底壳：薄壁铸铝无完整加强筋，运行振动易变形开裂；法兰平面粗糙，垫片贴合不严频繁渗油；内部支架单薄易断裂，极易出现机油吸空、油压不稳，3000–5000小时失效返工。
九、维保硬性禁忌
禁止G3500燃气机油底壳、挖机小机型油底壳替代1504636，容积、法兰、吸油结构不匹配。
禁止暴力金属撬棒撬动法兰密封面，极易造成铝壳体永久翘曲变形。
禁止单次一次性拧紧螺栓，受力不均导致法兰翘曲、垫片压溃渗漏。
禁止超扭矩紧固法兰螺栓，铝壳螺纹极易滑丝、壳体凹陷变形。
禁止长期不清理油底壳内部油泥杂质，堆积腐蚀壳体、堵塞吸油管路。
禁止磕碰、吊装直接拉扯油底壳壳体，产生隐性疲劳裂纹，后期漏油。
禁止复用老化破损密封垫片，每次拆装必须同步更换全新垫片。
十、C15工业发电机组配套维保配件清单
发动机油底壳：1504636
C15发动机机油滤芯、燃油油水分离器、柴油精滤
机油集滤器、放油螺塞密封垫、油底壳密封垫片大修包
发动机水泵、活塞环、缸套、气门组件
工业重载专用机油、长效防腐冷却液
