卡特1421339初级标准效率发动机空气滤清器原厂完整技术手册

卡特1421339初级标准效率发动机空气滤清器原厂完整技术手册
一、基础原厂信息
零件型号：1421339（1421339）
原厂名称：PrimaryStandardEfficiencyEngineAirFilter初级标准效率径向密封主空气滤芯
配件定位：卡特C7/C9/C11系列柴油发动机配套主进气滤芯，标准效率径向密封结构，配套安全内滤1421404成套使用；适配常规土方、厂区、轻度粉尘工况，拦截沙土、粉尘、飞絮，保护气缸套、活塞环、凸轮轴轴承、喷油器等精密运动部件，平衡进气阻力与纳污容量，兼顾设备油耗与维保周期。
原厂互换等效件：唐纳森P537876；原厂无跨系列通用替代件，不可用2901935超高效率蜂窝空滤直接替换。

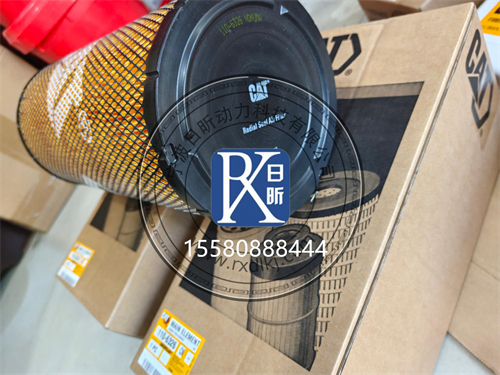

结构形式：圆筒径向密封折叠纸质滤材、加厚一体硫化橡胶径向密封圈、内外双层金属防护网、高强度塑料上下端盖，抗振动、耐温差，适配大型挖掘机、装载机、发电机组空滤壳体。

二、精准适配机型与发动机
1.适配核心发动机
卡特C7、C9、C11ACERT柴油电控发动机
2.工程整机适配
挖掘机：330C、330D、336D、336D2、336E、336F、340D2、340F、M330D轮挖
铰接式自卸车：725、725C、730
轮式推土机：814、填埋压实机816
林业设备：2570C、553C、573C伐木归堆机、584集运机
发电机组：3412C、C27工业发电机组
3.成套搭配要求
主滤1421339必须搭配安全内滤1421404成套安装，不可单独裸装主滤运行。
互换区分：标准效率圆筒径向密封款式，与2901935蜂窝UHE超高效率空滤壳体尺寸、进气流量、过滤等级不通用；仅适配C7/C9/C11中大型动力，C4.4小型GC机型空滤孔位、直径完全不兼容。
三、原厂核心技术参数
过滤等级：标准效率，ISO5011粉尘拦截效率99.9%
密封结构：径向全包橡胶密封圈，全周无死角密封，杜绝侧面漏灰
外形尺寸：外径279mm，内径148mm，总高度510mm
适配进气流量：匹配C9/C11满负荷大进气需求
耐受工况：35℃~120℃，可耐受轻度雨水、工地扬尘、连续24小时作业
设计使用寿命
干净厂区、土方稳定工况：2000小时/12个月先到更换
砂石、轻度露天粉尘工况：1000–1500小时强制更换
矿山重度粉尘场景建议升级2901935超高效率空滤
配套维保匹配件：适配C9发动机全套大修配件，含缸套、活塞环、凸轮轴滚针轴承、启动马达等
四、强制更换判定标准（满足任意立即更换）
设备仪表触发进气压差堵塞报警，吹扫后短时间再次报警
滤材大面积积尘板结，强光照射完全不透光，进气阻力大幅上升
径向橡胶密封圈开裂、硬化、变形，空滤壳体内壁存在明显漏灰痕迹
滤材受潮、进水、分层破损，金属防护网锈蚀断裂
整机动力不足、重载掉速、排气黑烟增大，排除喷油、涡轮故障后判定滤芯堵塞
发动机进水、进气道吸入泥沙、整机大修，同步更换整套主内空滤
达到额定维保工时，粉尘环境未到工时但压差超标需提前更换
五、典型故障现象、成因与连锁危害
1.整机动力下降、爬坡掉速、油耗升高、黑烟浓重
现象：空载转速正常，挖掘、满载爬坡转速明显下跌，排气持续黑烟，燃油消耗上升15%以上。
成因：1421339滤材堵塞，进气流通截面不足，混合气过浓燃烧不完全。
危害：燃烧室快速积碳，喷油嘴堵塞、涡轮积碳卡滞，长期高温加速气门座圈、活塞环磨损。
2.发动机内部磨损加剧，机油滤芯频繁吸附金属碎屑
现象：机油快速发黑，机油滤芯压差报警周期大幅缩短，拆解缸壁、轴颈出现拉伤。
成因：径向密封圈老化失效、滤材破损，粉尘绕过滤材直接进入气缸研磨精密部件。
危害：加速气缸套、活塞环、凸轮轴滚针轴承磨损，大幅提前整机大修周期。
3.怠速游车、冷启动延迟、燃烧工况不稳定
现象：冷机启动迟缓，怠速转速波动抖动，排气带有未充分燃烧柴油异味。
成因：空滤堵塞造成进气负压过高，进气量持续波动，空燃比长期失衡。
危害：持续不完全燃烧加剧积碳堆积，柴油机型易出现喷油器磨损、爆震。
4.空滤盒内壁附着一层泥沙，管路明显积灰
现象：拆开进气软管，管壁均匀附着粉尘，密封圈位置存在漏土痕迹。
成因：密封圈老化变形、滤芯安装错位，粉尘绕过过滤层直进发动机。
危害：气缸内壁不可逆拉伤，短期出现烧机油、窜气故障。

六、现场快速排查步骤
电控压差初判：读取设备进气压差数据，压差超标直接判定滤芯堵塞。
透光外观检测：停机取出滤芯，强光由内向外照射，大面积不透光、积灰板结需更换。
密封完整性检查：查看外圈橡胶密封圈有无开裂、缺料、变形，空滤盒内壁有无漏灰泥沙。
工况对比验证：更换全新1421339主滤+1421404内滤后，动力、黑烟、油耗恢复正常，确诊滤芯失效。
真假故障区分：喷油器损坏、涡轮泄压、进气歧管漏气、正时偏差不属于空滤本体故障。
七、标准拆装SOP施工工艺
整机停机冷却：熄火静置5分钟，释放进气负压，防止拆装时粉尘倒吸入发动机燃烧室。
清理空滤盒积尘：拆除空滤壳体卡扣，使用压缩空气由内向外吹扫壳体内部泥沙，禁止气流对准发动机进气口。
新旧件成套预检：核对件号1421339主滤，配套检查1421404安全内滤，确认滤材无破损、密封圈完整无开裂。
分层装配顺序：先装入内侧安全滤1421404，再套入1421339主滤，保证径向密封圈完全贴合壳体密封面，无偏移、挤压褶皱。
均匀锁紧壳体卡扣：全部卡扣同步扣紧，单侧卡扣松动会形成缝隙漏灰。
空载试机验收：怠速运行5分钟，无进气异响、动力恢复、黑烟消失，压差数值回归标准区间为合格。
八、原厂1421339vs副厂空滤核心区别
原厂1421339：卡特标准梯度纸质滤材，99.9%稳定过滤效率，径向一体硫化密封圈长期不硬化漏灰；纳污容量达标，1000–2000小时压差上升平缓，适配C7/C9/C11进气流量，常规土方工况可有效降低发动机内部磨损。
劣质副厂空滤：单层普通滤纸过滤效率不足95%，粉尘穿透量大；橡胶密封圈易老化开裂漏灰，500小时即严重堵塞，大量泥沙进入气缸拉伤缸套、凸轮轴轴承，二次大修成本大幅增加。
九、维保硬性禁忌
禁止单用1421339主滤不装配配套安全内滤1421404，主滤破损后粉尘直接冲击发动机精密部件。
禁止高压气***由外向内反向吹扫滤芯，会击穿纸质滤材、破坏过滤纤维层，永久丧失标准过滤能力。
禁止水洗、浸泡本纸质空滤，滤材遇水分层脱层，清洗后无法复用，直接报废。
禁止密封圈缺失、破损继续装机，缝隙漏灰会快速磨损全套内部运动精密配件。
禁止超周期带病使用，砂石粉尘工况压差超标仍持续作业，极易造成发动机不可逆拉伤磨损。
禁止混用蜂窝式2901935超高效率空滤替代本圆筒标准效率滤芯，进气阻力、壳体尺寸不匹配，造成动力持续不足。
十、C9/C11挖掘机整机大修配套配件清单
标准效率主空气滤芯：1421339
安全内滤：1421404
油水分离器：3261644
发动机启动马达：4616550
凸轮轴滚针轴承：1540176
气缸套、活塞环成套大修组件
全套机油滤芯、液压滤芯、长效防冻液、重载专用机油
