卡特C4.4短缸体原厂完整技术手册

卡特C4.4短缸体原厂完整技术手册
一、基础原厂信息

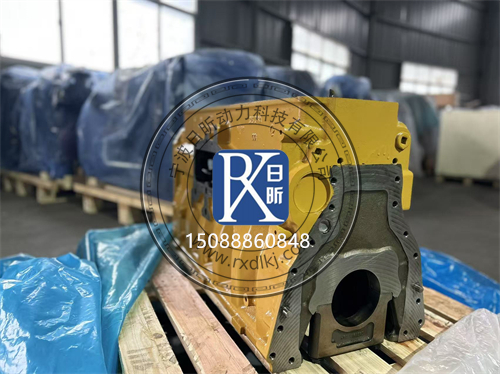

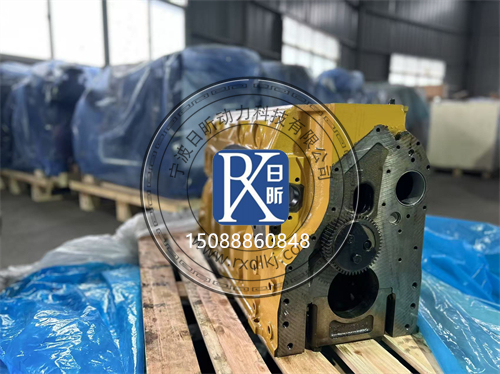

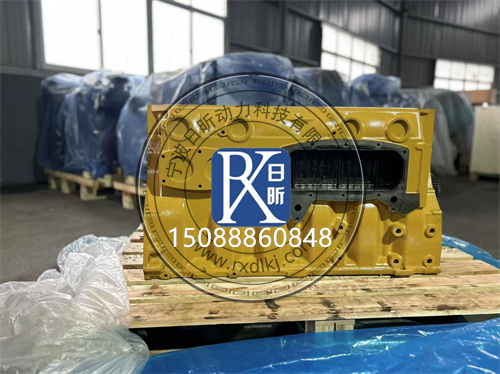

总成定义：C4.4ShortBlock短缸体（裸基础机体总成）
配件定位：卡特C4.4直列四缸柴油发动机核心基础总成，包含气缸体、曲轴、连杆、活塞组件、缸套、大小瓦、机油泵、正时齿轮、平衡轴（选配）、飞轮壳下半段，不含气缸盖、进气歧管、涡轮、喷油系统、冷却系统、油底壳上沿以外附件；适用于整机大修、缸体裂纹、曲轴抱死、活塞熔顶等重度机械故障更换，是320GC、323GC等中型挖掘机动力核心承载部件，配套1421339空滤、3769067液压滤芯、5938367主液压泵成套维保体系使用。
原厂主流件号：3213041（国四/StageV增压中冷机型短缸体）、3213040（基础自然吸气短缸体）
结构形式：灰铸铁整体铸造气缸体、湿式可更换气缸套、锻钢全平衡曲轴、锻压连杆、三道活塞环组件、齿轮式机油泵、内置正时齿轮室，全机加工精密配合，出厂预装完成间隙校准，到货可直接装配缸盖与外围附件。
原厂互换说明：同排放、同进气形式短缸体可互换；国三/国四、自吸/增压短缸体曲轴行程、活塞压缩比、机油油路不通用，禁止跨版本替换。

二、精准适配机型与设备
1.工程机械挖掘机
320GC、320GX、323GC、326GC国产新一代中型土方挖掘机
2.工业动力设备
移动式空压机、路面铣刨机、沥青摊铺机、固定式柴油发电机组、矿山小型钻机、液压动力站
3.排放适配版本
国四非道路、欧盟StageV、美国EPATier4Final增压中冷机型；老款Tier3国三自吸机型专用短缸体不可混用
配套关联大修配件
活塞套件2767476、凸轮轴、1421339标准效率空滤、发动机机油滤芯、燃油滤芯、缸盖垫片套件、气门组件、涡轮增压器1966097、6Y6488传动滚珠轴承。
互换区分：仅适配C4.44.4L直列四缸机型，与C7.1、C6.6、C4.4老款机械泵短缸体缸孔、曲轴尺寸完全不通用；短缸体不含缸盖，不可直接替代完整长缸体总成。
三、原厂核心技术参数
基础结构参数
排列形式：直列4缸四冲程直喷柴油发动机
缸径×行程：105mm×127mm
排量：4.4L
压缩比：增压机型16.5:1，自吸机型18.2:1
旋转方向（飞轮端视角）：逆时针CCW
动力标定区间
额定功率：71–129.4kW（95–173.5hp），额定转速2000/2200rpm
峰值扭矩：750N・m@1400rpm，低转速宽扭矩输出
配合间隙出厂标准
曲轴主轴瓦间隙：0.08–0.16mm，磨损极限0.25mm
连杆瓦间隙：0.07–0.14mm，磨损极限0.22mm
活塞与缸套间隙：0.11–0.18mm，磨损极限0.30mm
耐受工况：35℃~110℃持续机油工作温度，适配露天高粉尘、重载破碎、连续24小时发电工况
设计使用寿命
洁净土方稳定工况：12000小时基础无大修周期
矿山破碎、高粉尘劣质柴油工况：7000–8000小时拆解检测轴瓦、活塞磨损
总成净重：约488kg（不含缸盖、油底壳、外围附件）
四、强制更换短缸体判定标准（满足任意直接更换）
气缸体出现贯穿裂纹、水道/油道开裂、缸孔变形失圆无法修复
曲轴抱死、轴颈严重拉伤、弯曲变形，校正磨削后尺寸超下限无法复用
多缸活塞熔顶、拉缸、缸套大面积拉伤，缸体承孔磨损跑套无法镶套修复
平衡轴、正时齿轮座孔严重磨损，齿轮啮合间隙超标产生剧烈异响
机油泵驱动齿轮断裂、机体内部油路堵塞腐蚀无法清理修复
发动机进水抱瓦、泥浆进入机体，轴瓦、曲轴、活塞全部报废，修复成本超短缸体总成价格
整机重大机械故障大修，曲轴、缸体、活塞套件同步全部损坏，直接更换预装短缸体节省工时
原厂维修判定机体无修复价值，镶套、磨轴后达不到原厂配合间隙标准
五、典型故障现象、成因与连锁危害
1.机油消耗暴涨、下排气大、动力严重不足
现象：空载下排气持续白烟蓝烟，机油液位快速下降，重载无力、黑烟浓重。
成因：短缸体内部活塞环卡死、缸套拉伤、活塞磨损间隙超标，曲轴箱窜气严重。
危害：未及时更换会导致活塞熔顶、曲轴抱死，碎片打烂缸体，整机直接报废；窜气污染进气系统，加速1421339空滤堵塞。
2.发动机内部金属异响、震动剧烈
现象：怠速、中高速持续哒哒/嗡嗡金属撞击声，转速越高震动越大，机油压力偏低。
成因：主轴瓦、连杆瓦磨损脱落，曲轴间隙过大、正时齿轮磨损旷量。
危害：轴瓦合金层完全剥离后曲轴轴颈拉伤，缸体曲轴座孔变形，只能整体更换短缸体。
3.机体漏水、油水混合、机油乳化发白
现象：机油尺抽出乳白色乳化机油，水箱持续冒泡、冷却液快速损耗。
成因：缸体水道裂纹、湿式缸套密封圈破损，冷却水窜入油底壳。
危害：乳化机油完全丧失润滑能力，短期出现曲轴、凸轮轴抱死，整套运动部件报废。
4.机油压力持续偏低、报警频繁
现象：热机怠速机油压力低于标准下限，更换机油滤芯、机油后无改善。
成因：短缸体内机油泵磨损、曲轴轴瓦间隙过大、机体内部油道泄压。
危害：配气机构、涡轮、曲轴轴承润滑不足，快速磨损报废，衍生缸盖、气门机构故障。
六、现场快速排查步骤
机油压力检测：热机怠速油压低于180kPa，排除机油滤芯、机油品质问题后判定内部配合间隙超标。
下排气检测：打开机油加注口，大量持续气流喷出，判定活塞缸套磨损，拆解检查短缸体内部。
内窥镜缸内检视：火花塞/喷油器孔伸入内窥镜，缸壁大面积拉伤、活塞破损直接更换短缸体。
曲轴跳动测量：拆下缸盖，千分表测曲轴径向跳动，超差判定曲轴弯曲报废。
真假故障区分：缸盖垫片渗漏、气门故障、涡轮损坏、外部油管渗漏不属于短缸体本体故障。

七、标准拆装SOP施工工艺
整机停机完全泄压冷却：熄火静置30分钟，排空机油、冷却液，断开电瓶负极，拆除整机外围管路、线束、涡轮、进气歧管、水箱、消音器。
整机吊装分离：使用专用吊装工装吊出发动机总成，放置维修支架，依次拆除油底壳、缸盖、飞轮、前端齿轮室盖。
分离旧短缸体附属件：将旧机体上可复用部件（发电机支架、机脚、机油滤清器底座、传感器座）完整拆卸标记留存。
新短缸体预检核对：核对件号匹配机型排放/进气形式，转动曲轴无卡滞、无异响，检查各油道水道封堵完好，轴瓦、活塞预装到位无磕碰损伤。
附属件转移装配：将拆下的支架、底座、传感器座清洁后装配至新短缸体，更换全部O型圈密封件。
缸盖与上部总成装配：更换全新缸盖垫片套件，按原厂分三步对角扭矩紧固缸盖螺栓，装配气门、摇臂、喷油器、涡轮总成。
外围管路、线束复位：接回冷却水管、燃油管路、液压取力管路、全车传感器线束，更换全套滤芯1421339空滤、机油/燃油滤。
加注介质试机验收：加注原厂CI4专用柴机油、长效冷却液，排空油路空气；怠速运行2小时、满载4小时，机油压力稳定、无异响、无漏水漏油、下排气正常为合格。
八、原厂C4.4短缸体vs副厂翻新缸体核心区别
原厂C4.4短缸体：原厂灰铸铁一体铸造缸体，湿式缸套、曲轴、活塞成套预装，出厂校准全部配合间隙；曲轴锻钢调质处理，轴瓦多层合金耐磨层，10000小时无旷量、无拉缸风险，匹配国四StageV排放标定，装机后动力、油耗、下排气完全达标，无需二次镗缸磨轴，大幅缩短大修工期。
劣质副厂/翻新缸体：旧机体二次镗缸镶套、曲轴磨削修复，配合间隙无统一校准；铸铁材质疏松易开裂，轴瓦合金层薄，3000–5000小时出现拉缸、机油压力低、下排气大，极易再次抱瓦，连带损坏缸盖、涡轮等高价值配件。
九、维保硬性禁忌
禁止不同排放、自吸/增压版本短缸体互换，压缩比、油路、曲轴尺寸不匹配，出现爆震、动力不足、冲缸垫故障。
禁止不清理转移支架、底座油泥杂质直接装配新短缸体，硬质颗粒进入油道快速拉伤轴瓦。
禁止复用旧缸盖螺栓、旧密封垫片，拉伸疲劳、密封失效造成漏水漏油、缸盖变形。
禁止装配后不排空冷却、燃油管路空气，气阻导致高温拉缸、喷油雾化不良。
禁止短缸体装机不配套更换全套滤芯、机油，残留金属碎屑快速磨损新机内部精密配合副。
禁止机体出现裂纹仅简单焊补继续使用，高压水路油路运行后裂纹扩张，油水混合抱瓦。
禁止新旧活塞、轴瓦混用，间隙不一致导致曲轴受力不均、异响、快速磨损。
十、320GC配套C4.4短缸体整机大修配件清单
C4.4原厂短缸体总成：3213041
气缸盖垫片大修套件
活塞套件：2767476
标准效率空气滤芯：1421339
涡轮增压器：1966097
发动机机油滤芯、燃油油水分离滤芯
气门、气门导管、气门弹簧全套配气小件
前端齿轮室密封套件、油底壳垫片、全车管路O型圈
原厂CI4重载柴油机油、长效防腐冷却液
主液压回油滤芯：3769067、主液压泵：5938367
