卡特1567172发动机电子控制模块ECM原厂完整技术手册

卡特1567172发动机电子控制模块ECM原厂完整技术手册
配件定位：卡特老款重型柴油发动机专属核心电子控制单元ECM（整机电脑板），属于整机控制中枢，负责发动机喷油时序、转速调速、温度压力保护、故障诊断、怠速控制、扭矩限制、报警停机逻辑全闭环管理；适配3408E/3412E电控发动机、D9系列推土机、770系列矿用自卸车，是整机启动、运行、保护、限速的核心主控部件，所有传感器、执行器信号汇总处理单元。
一、基础原厂信息
零件型号：1567172（1567172）
原厂等效替换件号：10R4088、10R1827（原厂再制造等效件，可直接无损替换）
原厂名称：ElectronicControlModule(ECM)发动机电子控制模块

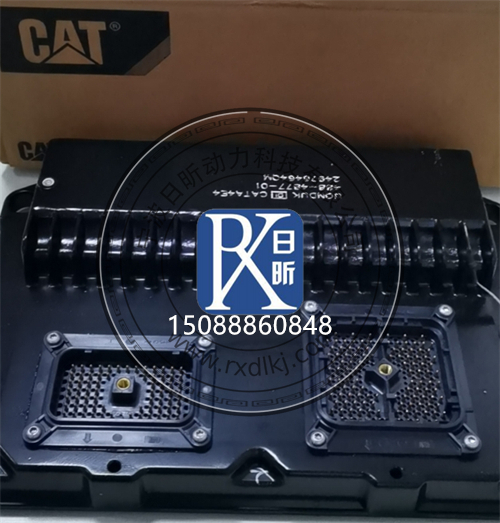

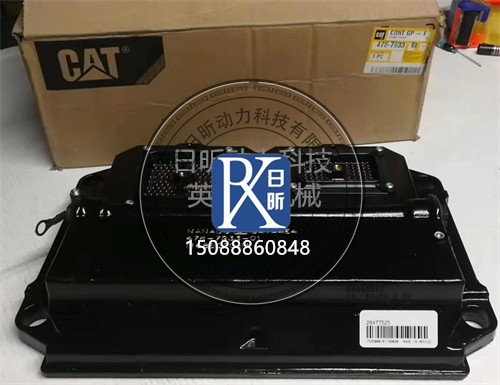

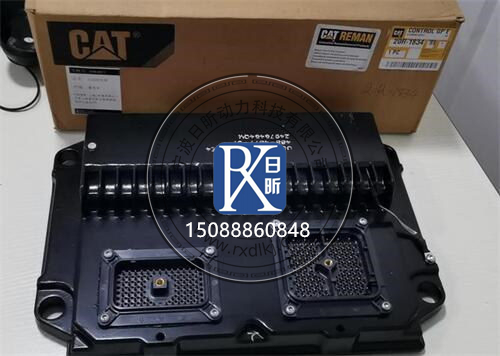

硬件结构：全密封铸铝防水壳体、军工级PCB主板、防震灌胶工艺、多针集成防水接插件、内置程序存储+数据存储双芯片、硬件防过载保护电路
程序属性：出厂固化原厂标定程序，支持转速标定、功率标定、故障记录、事件日志、传感器自检、保护停机逻辑
原厂互换说明：专款专用，仅适配E系列老电控机型；3408C/3412C机械泵机型、新款3412D/EFI、C系列电控模块硬件针脚、程序完全不通用，严禁跨型号混用，直接导致无法启动、限速、烧执行器。

二、精准适配机型与设备
1.适配核心发动机
3408E、3412E卡特重型电控柴油发动机（工业/矿山/发电机组/工程机械动力）
2.适配整机设备
推土机：D9N、D9L、D9R
矿用自卸车：771C、771D、775B、775D、773D
固定式柴油机组、油田动力机组、矿山大型配套动力设备
3.配套关联电控配件
转速传感器、水温传感器、油压传感器、增压压力传感器、喷油执行器、油门调速执行器、水温/油压保护开关、整机线束、保险继电器总成
互换区分：本款为1740PIN标准针脚布局老款ECM，针脚定义、供电逻辑、传感器信号电压与新款ECM完全不同；同机型不同功率版本程序不可互刷，会出现功率不足、限速、报码、无法满载。
三、原厂核心技术参数
物理尺寸：长426.7mm×宽254mm×高109.2mm（16.8×10.0×4.3英寸）
供电电压：标准12/24V宽电压兼容，工作电压9–32V，防电压波动、防反接、防浪涌
工作温度区间：40℃～+85℃，适配矿山露天高温、严寒低温启动工况
防护等级：IP67全密封防水防尘，抗震灌胶主板，抗设备剧烈震动、潮湿、油污环境
信号采集功能：实时采集转速、水温、机油压力、进气压力、油温、电压、执行器反馈
控制功能：喷油正时控制、怠速自适应、负载扭矩限制、高温保护、低压保护、超速保护、故障跛行模式
诊断功能：支持卡特ET检测仪读取故障码、实时数据流、记录历史故障、冻结帧、运行小时数、标定数据
设计使用寿命：洁净机房稳定工况10000小时以上；矿山震动、潮湿多尘工况6000–8000小时检测硬件状态
四、强制更换ECM判定标准（满足任意立即更换）
ECM物理损坏：壳体开裂、进水腐蚀、主板烧蚀、针脚氧化断裂、内部进水发霉
通电无反应：仪表无通讯、ET检测仪无法连接、ECM不启动、无任何数据交互
硬件击穿：电源接反、短路、搭铁故障导致内部电路烧毁、保险回路永久性损坏
功能紊乱：无规律熄火、无法启动、怠速忽高忽低、频繁误报水温/油压故障、数据流错乱
执行器控制失效：无法调速、无法提速、满载限速、喷油控制异常，排查线束与传感器无故障
存储故障无法清除：内部存储芯片损坏、故障码固化、无法刷写程序、无法标定
整机电控系统大修、线束烧毁、短路事故，必须同步更换全新ECM并重新刷写标定
五、典型故障现象、成因与连锁危害
1.发动机无法启动、无喷油信号、完全无通讯
现象：启动马达正常运转，但发动机不着车；检测仪无法进入系统，整机无电控反馈。
成因：1567172模块主板烧毁、供电回路击穿、主控芯片失效。
危害：整机彻底瘫痪无法作业，无任何应急启动方式，直接停机停产。
2.怠速不稳、自动熄火、转速忽高忽低
现象：冷机热机均怠速漂移，空载自动熄火，转速波动大，调速逻辑紊乱。
成因：ECM内部调速程序区损坏、信号采样模块漂移、主板电容老化。
危害：频繁停机影响作业，负载突变极易造成发动机憋车、积碳、喷油器结胶。
3.频繁误报故障码、数据流异常失真
现象：实际水温、油压正常，但仪表持续报警，数据流跳动紊乱、数值漂移。
成因：ECM信号采集电路老化、内部基准电压偏移，传感器信号解析错误。
危害：整机进入跛行限速模式，动力下降、油耗飙升，频繁误停机。
4.可以启动但无法满载、永久限速
现象：空载正常，一加载就掉速、限扭，无法达到额定功率。
成因：ECM内部功率标定数据损坏、保护逻辑错乱、硬件通道老化。
危害：设备作业效率大幅下降，长期半负荷运行油耗偏高、排温异常。

六、现场快速排查步骤
1.供电检测：测量ECM主电源、搭铁电压，排除线路虚接、保险烧坏、线束断路。
2.通讯检测：连接卡特ET检测仪，无法通讯优先判定ECM本体故障；可通讯读取故障码定位问题。
3.传感器数据比对：替换全新传感器、排查线束短路断路，数据依旧异常即为ECM内部故障。
4.外观检查：查看模块壳体进水、受潮、氧化、针脚烧黑、腐蚀痕迹。
5.真假故障区分：传感器损坏、线束破皮短路、继电器故障、电瓶电压不稳不属于ECM本体故障。
七、标准拆装SOP施工工艺
1.安全断电：完全关闭整机钥匙开关，断开电瓶正负极，静置5分钟释放系统残余电压，防止带电拔插烧板。
2.标记线束插头：拍照记录40针/17针插头位置，区分信号插头与电源插头，避免插反错位。
3.拔插接头：依次平稳拔下插头，禁止硬拽线束；封堵插头防尘防水，防止杂质进入针脚。
4.拆卸固定螺栓：拆下ECM固定支架螺栓，取下旧模块，清理安装底座油污、灰尘、锈蚀。
5.新件预检：核对件号1567172/10R4088，检查壳体完好、针脚无氧化、无进水、无磕碰。
6.平稳装机固定：新模块对位安装，均匀锁紧固定螺栓，避免壳体受力变形。
7.线束复位对接：按原标记精准插回所有插头，确认卡扣锁死、无松动、无虚接。
8.通电刷写标定：恢复电瓶供电，连接ET设备刷写对应机型程序、功率标定、匹配参数，清除历史故障。
9.试机验收：怠速运行30分钟、满载测试1小时，通讯正常、无报错、转速稳定、动力达标、无异响无熄火为合格。
八、原厂1567172vs副厂/拆车ECM核心区别
原厂全新/原厂再制造1567172：原厂固化专用程序，硬件电路完整、灌胶防震防水，高低温工作稳定，信号采集精准、调速平顺，无莫名故障码、不限速、不自动熄火；支持全功能ET标定与诊断，适配3408E/3412E、D9、矿卡全系标定，装机直接达标，无隐性故障。
拆车/翻新/副厂ECM：老化主板电容漏电、芯片衰减，后期频繁死机、误报故障、限速跛行；程序不匹配、针脚定义错乱，极易烧毁传感器、执行器，矿山震动工况故障率极高，反复停机返工，误工成本远超配件成本。
九、维保硬性禁忌
禁止带电拔插ECM插头，瞬间电弧极易击穿主板电路，造成永久性报废
禁止不同型号、不同程序版本ECM混用，硬件针脚、标定逻辑不匹配，无法正常工作
禁止进水、腐蚀、烧蚀模块继续上机，会连带烧毁整机线束、传感器、执行器
禁止不做程序标定直接装机，新机无匹配数据，出现怠速紊乱、动力不足、限速保护
禁止安装位置松动、悬空震动运行，长期抖动导致主板虚焊、后期死机故障
禁止电瓶电压不稳、发电机整流故障时上机，电压浪涌击穿ECM电源模块
禁止针脚氧化、线束进水不修复直接装机，造成信号错乱、疑难杂症
十、3412E/D9R电控系统大修配套清单
主控电子模块ECM：1567172（等效10R4088）
发动机全车电控线束、防水插头修复套件
转速传感器、水温传感器、机油压力传感器、增压压力传感器
燃油调速执行器、怠速执行器
电控系统保险、继电器、电源分配盒
配套发动机滤芯、重载柴机油、长效冷却液
卡特ET诊断电脑、专用标定程序
