珀金斯U5MW0206离心式主水泵总成原厂完整技术手册

珀金斯U5MW0206离心式主水泵总成原厂完整技术手册
一、基础原厂信息
零件型号：U5MW0206
原厂替代旧件号：U5MW0194（可直接无损互换）
原厂名称：CompleteWaterPumpAssembly发动机全套离心冷却水泵总成

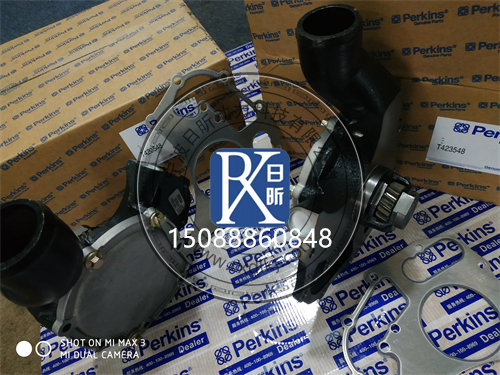

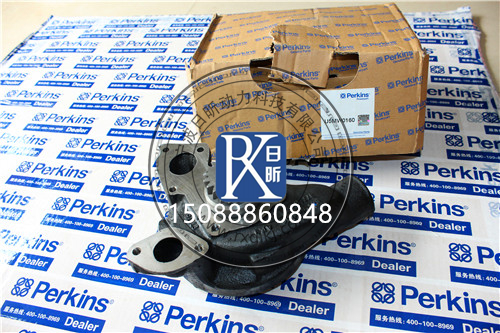

U5MW0206水泵总成正面

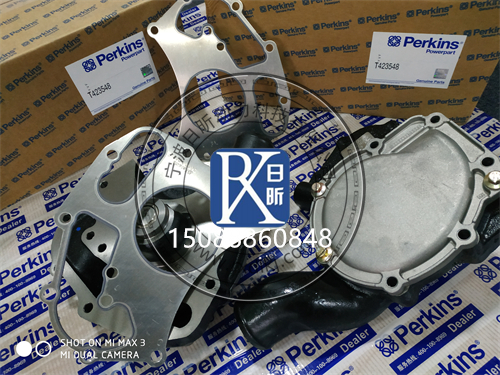

水泵叶轮侧
配件定位：珀金斯1100系列四缸柴油发动机核心冷却循环部件，齿轮驱动离心式水泵，持续输送长效冷却液循环带走缸体、缸盖、涡轮热量；配套原厂密封垫片成套出货，适配发电机组、工程机械、农机、空压机连续重载工况，稳定控制发动机水温，杜绝高温拉缸、冲缸垫故障。
套件内含配件：铸铁水泵壳体、精密铸造叶轮、陶瓷一体式水封、双密封免维护轴承、齿轮驱动轴、安装法兰密封垫片、定位衬套、固定配套垫圈，到货可直接整机装配，无需额外采购密封耗材。
结构形式：整体铸铸铁壳体、下置进水口、缸体侧出水布局，内置优化流体叶轮；齿轮前端驱动结构，区别皮带驱动水泵，传动稳定无打滑；底部预留泄水观察小孔，直观判断水封渗漏失效状态。
原厂互换说明：专款专属1104A/C/D、903.27机型；1106六缸、400系列小排量水泵壳体、驱动齿轮、水路接口尺寸完全不通用，禁止改装管路、更换垫片拼凑替代，易出现水循环不足、高温渗漏。
材质工艺：壳体高强度灰铸铁一体铸造，抗冷却液腐蚀、抗震动开裂；叶轮精密流体铸造提升循环流量；水封为陶瓷硬质密封，耐乙二醇长效防冻液长期浸泡；轴承双面骨架油封全密封，杜绝泥沙、水汽侵入磨损。

二、精准适配机型与设备
1.适配核心发动机
珀金斯1104A44、1104A44T、1104A44TA、1104C44、1104C44T、1104C44TA、1104CE44、1104CE44T、1104CE44TA、1104D44TA、903.27全系四缸柴油发动机Perkins
2.适配整机设备
移动式柴油发电机组、小型挖掘机、装载机、摊铺机、农用拖拉机、矿山空压机、港口轻型动力站、灌溉动力机组
3.配套关联维保配件
发动机节温器、散热器、冷却液副水箱、U5MW0206配套密封垫片、发动机机油滤芯、柴油滤芯、涡轮增压器、发动机ECU控制模块、冷却水管路套件
互换区分：本款为齿轮驱动大流量水泵，冷却液循环流量匹配1104系列4.4L排量标定；皮带驱动小流量水泵承压、流量不足，装配后满载爬坡水温持续超标，触发发动机高温限扭保护。
三、原厂核心技术参数
驱动形式：前端齿轮啮合驱动，无皮带打滑损耗
水路布局：进水口向下布置，出水口朝向发动机缸体侧面
额定循环流量：额定2200rpm下冷却液流量135L/min，满足满载高温散热需求
系统耐受压力：标准冷却系统工作压力1.0–1.3MPa，短时承压1.5MPa无渗漏
耐受介质与温度：适配珀金斯长效ELC乙二醇冷却液，工作区间35℃～108℃
密封结构：陶瓷一体筒式水封，耐磨抗水垢，不易溶胀老化
设计使用寿命
洁净厂区、规范使用原厂冷却液工况：7000小时全面检查水封、轴承间隙
露天工地、粉尘大、频繁启停工况：3500–4500小时拆解检修；轴承旷量、持续滴水直接更换总成
壳体耐受震动：适配工程机械高频颠簸震动，法兰无开裂、螺栓孔不易扩孔变形
四、强制更换水泵总成判定标准（满足任意立即成套更换）
水泵底部泄水孔持续滴水，陶瓷水封老化破损，更换垫片无法止住渗漏
水泵轴承松旷，手动转动皮带轮/齿轮端存在明显旷量、沙沙金属研磨异响
叶轮锈蚀、冲蚀、叶片缺损，冷却液循环流量不足，满载水温快速报警
铸铁壳体开裂、法兰安装面变形，多处渗漏冷却液，焊补修复短期复漏
冷却系统进水、泥浆杂质，内部叶轮、轴承锈蚀卡滞，水循环严重受阻
发动机高温开锅、冲缸垫重大故障大修，同步更换全新U5MW0206水泵总成
齿轮驱动齿磨损、崩齿，动力传递打滑，水循环间断、水温剧烈波动
长期使用劣质自来水、普通防冻液，水道内壁严重结垢堵塞，清洗无法恢复流量
五、典型故障现象、成因与连锁危害
1.发动机水温偏高、满载爬坡高温报警
现象：空载水温正常，带载作业水温快速飙升，仪表高温报警，动力自动限扭下降。
成因：U5MW0206内部叶轮腐蚀缺损、轴承卡滞，冷却液循环流量大幅不足，散热效率骤降。
危害：缸套、活塞长期高温热变形，极易拉缸、活塞熔顶，冲毁缸盖垫片，整机大修成本大幅增加。
2.水泵底部持续滴水，冷却液快速损耗
现象：停机、运行状态下泄水孔持续滴落粉色冷却液，副水箱液位频繁下降。
成因：陶瓷水封老化磨损，动态密封失效，冷却液顺着轴颈从泄水孔排出。
危害：冷却液缺失造成局部缸体干烧；渗漏液体飞溅腐蚀前端齿轮室、线束插头，诱发电控故障码。
3.前端齿轮室异响、震动大
现象：发动机运转前端持续沙沙、嗡嗡金属研磨异响，转速越高噪音越大。
成因：水泵内置轴承磨损、润滑脂流失，齿轮驱动轴径向旷量过大。
危害：轴承彻底抱死会打断驱动齿轮，水泵完全停止循环，短时间内发动机高温报废；碎齿轮碎屑污染机油油路，拉伤曲轴轴瓦。
4.冷却系统频繁气堵，副水箱大量翻泡
现象：怠速、负载副水箱持续翻滚气泡，水温忽高忽低，排气操作无效。
成因：水泵法兰密封垫片破损，外部空气吸入冷却回路形成气阻，阻断冷却液循环。
危害：散热器换热失效，局部缸盖高温变形，气门密封失效，出现回火、动力不足、油耗飙升问题。

六、现场快速排查步骤
泄水孔渗漏检查：停机冷却后观察水泵底部小孔，持续滴水直接判定水封失效。
轴承旷量检测：手掰水泵驱动齿轮，存在径向、轴向晃动，伴随异响即轴承报废。
满载水温工况测试：满载持续运行30分钟水温超上限，清理散热器无改善，判定水泵流量不足。
冷却系统打压测试：水路加压1.2MPa保压10分钟，压力快速下跌，水泵法兰、壳体渗漏即为总成损坏。
真假故障区分：节温器卡滞、散热器堵塞、水温传感器损坏、缸垫冲坏不属于水泵本体故障。
七、标准拆装SOP施工工艺
整机安全停机冷却：熄火静置40分钟，等待冷却液完全降温，断开电瓶负极，释放冷却系统残余压力，防止高温冷却液喷射烫伤。
排空整套冷却液：打开水箱、机体放水螺塞，回收长效冷却液，过滤杂质备用。
拆解前端外围附件：拆除齿轮室盖板、进出水管路，拍照标记管路接口，封堵管口防尘防泥沙进入水道。
拆卸水泵固定螺栓：对角分次松开法兰固定螺栓，取下旧水泵，彻底清理缸体法兰密封面残留旧垫片、水垢、锈蚀凸起。
新件成套预检核对：核对件号U5MW0206，检查壳体无磕碰裂纹、叶轮完整、轴承转动顺滑无异响，配套原厂垫片齐全完好。
密封垫片预装对位：全新垫片平整贴合缸体法兰，禁止拉伸、折叠、夹入杂物，少量冷却液润滑密封面。
水泵回装均匀紧固：水泵对位贴合缸体，对角分次均匀锁紧法兰螺栓，避免单边挤压垫片变形渗漏。
管路、前端附件复位：对接进出水管，更换老化水管密封圈；加注原厂长效冷却液，反复启停发动机排空水路内部空气。
满载试机验收：怠速运行30分钟、满载连续作业1小时，水温稳定在标准区间、水泵无渗漏、无异响、副水箱无大量气泡为合格。
八、原厂U5MW0206vs副厂水泵总成核心区别
原厂U5MW0206水泵：加厚铸铁壳体抗震动不开裂，陶瓷一体式水封耐水垢长效不渗漏；叶轮流体优化设计循环流量达标，密封垫片1:1匹配法兰孔位；7000小时轴承无旷量、无滴水，稳定控制发动机水温，规避拉缸、冲缸垫重大机械故障，适配1104系列整机标定散热需求。
劣质副厂水泵：薄壁铸铁壳体易震裂，普通橡胶水封2000小时即溶胀滴水；叶轮铸造粗糙流量不足，满载高温频发；轴承无长效密封，泥沙快速磨损产生异响，短期抱死打断驱动齿轮，连带损坏发动机前端传动部件，返工维修成本远高于配件差价。
九、维保硬***禁忌
禁止1106、400系列水泵改装替代U5MW0206，驱动齿轮、水路流量、法兰尺寸不匹配，满载持续高温、齿轮打齿。
禁止高温状态下拆卸水泵、排空冷却液，冷热骤变易造成铸铁壳体炸裂，高温液体喷射造******身烫伤。
禁止复用旧法兰密封垫片，垫片长期高温碳化失去弹性，装配短期渗漏进气、水温失控。
禁止装配前不清理法兰水垢、旧垫片残片，硬质杂质夹在密封面形成永久渗漏通道。
禁止使用自来水、劣质防冻液替代珀金斯ELC长效冷却液，水垢快速堵塞叶轮水道，加速水封腐蚀失效。
禁止水泵轴承出现旷量、泄水孔滴水后继续带病运行，轴承抱死会损毁前端齿轮、整机高温报废。
禁止拆装不封堵进出水管口，泥沙杂质进入水道划伤叶轮、陶瓷水封，新水泵快速失效。
禁止装配后不排空冷却系统空气直接满载作业，气堵高温加速水泵密封件老化，短期复漏。
十、1104D44TA发动机冷却系统大修配套清单
全套冷却水泵总成：U5MW0206（旧件等效U5MW0194）
水泵原厂安装密封垫片
发动机节温器、水温传感器、水冷散热器、冷却液副水箱
全套冷却水管、管路密封胶圈、前端齿轮室密封套件
珀金斯原厂长效ELC防腐冷却液、冷却系统除垢清洗剂
空气滤芯5247981、机油滤芯、柴油油水分离滤芯
涡轮增压器、发动机电控单元ECU、诊断标定设备
