CAT卡特彼勒凸轮轴功能、应用、零配件明细、故障分析及维保服务介绍

CAT卡特彼勒凸轮轴功能、应用、零配件明细、故障分析及维保服务介绍
一、凸轮轴概述与核心功能
1.1 产品定义与工作原理
卡特彼勒（CAT）凸轮轴是发动机配气机构的核心部件，用于控制进排气门的开闭时间和升程，保证发动机在不同工况下都能获得合适的进气和排气，从而保证发动机的动力性、经济性和排放性能。凸轮轴通常由曲轴通过正时齿轮、正时链条或正时皮带驱动，转速为曲轴转速的一半（四冲程发动机）。
凸轮轴的工作原理是利用凸轮的轮廓曲线，将旋转运动转化为气门的往复直线运动。当凸轮的凸起部分（桃尖）推动挺柱（或摇臂）时，气门打开；当凸轮的基圆部分与挺柱接触时，气门在气门弹簧的作用下关闭。通过设计不同的凸轮轮廓曲线，可以控制气门的开启时刻、关闭时刻、开启持续时间和最大升程，从而满足发动机不同工况的需求。
卡特彼勒凸轮轴主要由以下核心部分组成：
部件名称 主要功能 数量 类型/材质
凸轮轴轴颈 支撑凸轮轴，在轴承中旋转 多道 合金钢/铸铁
进气凸轮 控制进气门开闭 与进气门数相同 合金钢/铸铁
排气凸轮 控制排气门开闭 与排气门数相同 合金钢/铸铁
凸轮桃尖 凸轮的最高部分，决定气门最大升程 每个凸轮1个 表面淬火/冷硬铸铁
凸轮基圆 凸轮的基础圆，气门关闭时挺柱在此位置 每个凸轮1个 合金钢/铸铁
前端轴头 安装正时齿轮/链轮/皮带轮 1个 合金钢/铸铁
后端轴头 安装附件或支撑 1个 合金钢/铸铁
油道/油孔 输送机油，润滑凸轮和轴承 若干 钻孔
止推面 限制凸轮轴轴向窜动 1个 加工面
驱动齿轮 驱动附件（如喷油泵、机油泵等） 1个/部分机型 合金钢
1.2 凸轮轴的分类与特点
卡特彼勒发动机凸轮轴根据结构形式、材质、驱动方式、布置方式等分为多种类型：
分类方式 类型 特点 典型应用
按材质分 锻钢凸轮轴 强度高、韧性好、表面淬火 大多数卡特彼勒发动机
 铸铁凸轮轴 冷硬铸铁、耐磨、成本低 部分小型发动机
 合金铸铁凸轮轴 高强度、高耐磨 部分中型发动机
按表面处理分 表面淬火凸轮轴 表面硬度高、耐磨、芯部韧性好 大多数机型
 冷硬铸铁凸轮轴 表面白口铁、硬度高、耐磨 铸铁凸轮轴
 渗碳淬火凸轮轴 渗碳层硬度高、耐磨 部分小型发动机
按布置方式分 下置式凸轮轴 位于缸体下部、结构简单、驱动方便 大多数卡特彼勒发动机
 中置式凸轮轴 位于缸体中部、推杆较短 部分机型
 顶置式凸轮轴（OHC） 位于气缸盖上、无推杆、响应快 部分新型发动机
按数量分 单凸轮轴 一根凸轮轴控制进排气门 大多数机型
 双凸轮轴（DOHC） 两根凸轮轴分别控制进排气门 部分高性能发动机
按驱动方式分 齿轮驱动凸轮轴 传动可靠、效率高、寿命长 大多数卡特彼勒发动机
 链条驱动凸轮轴 布置灵活、噪音小 部分机型
 皮带驱动凸轮轴 噪音小、成本低、需定期更换 部分小型发动机
按凸轮型线分 平底挺柱凸轮轴 结构简单、加工方便 大多数机型
 滚子挺柱凸轮轴 摩擦小、磨损小、效率高 部分机型
1.3 凸轮轴结构详解
凸轮轮廓（型线）。凸轮的轮廓曲线（型线）是凸轮轴的核心，直接决定了气门的运动规律。凸轮型线通常由基圆、缓冲段、工作段（上升段和下降段）、桃尖等部分组成。基圆部分对应气门关闭状态；缓冲段使气门缓慢开启和关闭，减少冲击和噪音；工作段使气门快速开启和关闭，增加有效开启时间；桃尖对应气门最大升程位置。
卡特彼勒发动机的凸轮型线经过精心设计，在保证动力性、经济性的同时，兼顾可靠性和噪音控制。不同机型、不同用途的发动机，凸轮型线也不同。
凸轮轴轴颈。凸轮轴轴颈是凸轮轴的支撑部分，在凸轮轴轴承（衬套）中旋转。轴颈的数量和位置根据发动机的气缸数和长度确定，通常每缸有一道或每两缸有一道轴颈。轴颈表面经过精密加工和热处理，具有很高的精度和硬度，保证耐磨性能。
进排气凸轮。每个气缸对应一个进气凸轮和一个排气凸轮，分别控制进气门和排气门的开闭。进气凸轮和排气凸轮的型线不同，升程和持续时间也不同，以满足进气和排气的不同需求。通常排气门开启提前角和关闭滞后角较大，以利于废气排出。
配气相位。配气相位是指进排气门的开启和关闭时刻相对于曲轴转角的位置，用曲轴转角表示。配气相位直接影响发动机的充气效率、动力性、经济性和排放性能。卡特彼勒发动机的配气相位经过优化设计，在常用工况范围内获得最佳性能。
气门重叠角。气门重叠角是指进气门和排气门同时开启的时间，用曲轴转角表示。适当的气门重叠角有利于利用废气惯性扫气，提高充气效率。但气门重叠角过大也会导致废气倒流或新鲜混合气短路。
凸轮轴润滑。凸轮轴的润滑非常重要，特别是凸轮与挺柱的接触部位，负荷大、滑动速度高，容易磨损。凸轮轴通常采用压力润滑，机油通过缸体油道进入凸轮轴轴承，再通过凸轮轴内部的油道和油孔润滑凸轮表面。

1.4 配气机构组成
凸轮轴是配气机构的核心部件，配气机构还包括以下部件：
部件名称 主要功能 数量
凸轮轴 控制气门开闭时间和升程 1根/2根
凸轮轴轴承（衬套） 支撑凸轮轴 多道
挺柱（挺杆） 将凸轮的运动传递给推杆或气门 与气门数相同
推杆 将挺柱的运动传递给摇臂 与气门数相同
摇臂 改变运动方向，推动气门 与气门数相同
摇臂轴 支撑摇臂 1根/每缸盖
气门 控制进排气通道的开闭 每缸2-4个
气门座 气门关闭时的密封面 与气门数相同
气门导管 导向气门，保证气门直线运动 与气门数相同
气门弹簧 使气门关闭并保持密封 每气门1-2个
气门弹簧座 安装气门弹簧 与气门数相同
气门锁片（锁夹） 固定气门弹簧座 每气门2个
气门间隙调整螺钉 调整气门间隙 与气门数相同
正时齿轮/链条/皮带 驱动凸轮轴，保证正时 1套
凸轮轴止推片 限制凸轮轴轴向窜动 1个
1.5 核心功能
控制气门开闭功能。凸轮轴最基本、最重要的功能是控制进排气门的开闭，按照发动机的工作顺序和配气相位要求，适时打开和关闭进排气门，保证发动机正常工作。这是凸轮轴的核心功能。
控制气门升程功能。凸轮轴通过凸轮的轮廓曲线控制气门的最大升程，决定气门开启的大小，从而控制进气量和排气量。气门升程直接影响发动机的充气效率和动力性。
控制配气相位功能。凸轮轴控制进排气门的开启和关闭时刻（配气相位），保证在合适的时间打开和关闭气门，获得最佳的充气效率和排气效果。配气相位直接影响发动机的动力性、经济性和排放性能。
驱动附件功能。部分凸轮轴上带有驱动齿轮，用于驱动喷油泵、机油泵、分电器、高压油泵等附件，保证这些附件与发动机同步工作。
保证发动机动力性功能。通过合理的凸轮型线和配气相位设计，保证发动机在各种工况下都能获得充足的进气和彻底的排气，从而保证发动机的动力性能。
保证发动机经济性功能。通过优化配气相位和气门升程，提高充气效率，改善燃烧过程，降低燃油消耗，提高发动机的经济性能。
保证排放性能功能。通过优化配气相位，控制气门重叠角，减少废气排放，满足排放法规要求。
保证发动机可靠性功能。凸轮轴和配气机构的设计直接影响发动机的可靠性和寿命。合理的设计和优质的材料能够保证配气机构长期可靠工作。
1.6 技术参数与性能指标
参数项目 小型发动机（C4.4等） 中型发动机（C7.1等） 大型发动机（C15等）
凸轮轴数量 1根 1根 1根
布置方式 下置式 下置式 下置式
材质 锻钢/铸铁 锻钢 锻钢
表面处理 表面淬火/冷硬 表面淬火 表面淬火
驱动方式 齿轮驱动 齿轮驱动 齿轮驱动
凸轮轴转速 曲轴转速的1/2 曲轴转速的1/2 曲轴转速的1/2
进气门最大升程 8-10 mm 10-14 mm 14-18 mm
排气门最大升程 8-10 mm 10-14 mm 14-18 mm
进气持续角 220-260°曲轴转角 240-280°曲轴转角 260-300°曲轴转角
排气持续角 240-280°曲轴转角 260-300°曲轴转角 280-320°曲轴转角
气门重叠角 20-60°曲轴转角 30-80°曲轴转角 40-100°曲轴转角
凸轮轴轴颈数 5道 7道 7道
凸轮表面硬度 HRC 55-62 HRC 55-62 HRC 55-62
凸轮轴轴向间隙 0.10-0.30 mm 0.10-0.30 mm 0.15-0.40 mm
大修周期 8000-12000小时 10000-15000小时 12000-20000小时
二、凸轮轴主要应用场景与选型
2.1 工程机械应用
卡特彼勒凸轮轴广泛应用于各类工程机械发动机，是配气机构的核心部件。
挖掘机应用。卡特彼勒305.5-395全系列挖掘机，配备卡特彼勒发动机凸轮轴。挖掘机工况复杂，负荷变化大，要求凸轮轴具有良好的可靠性和耐磨性。小型挖掘机配备C2.2、C3.4、C4.4等小型发动机凸轮轴；中型挖掘机配备C6.6、C7.1等中型发动机凸轮轴；大型挖掘机配备C9.3B、C13、C15等大型发动机凸轮轴。
装载机应用。卡特彼勒906-988系列装载机，配备卡特彼勒发动机凸轮轴。装载机频繁起动、负荷变化大，要求凸轮轴具有良好的可靠性和抗疲劳性能。
推土机应用。卡特彼勒D5-D11系列推土机，配备大功率卡特彼勒发动机凸轮轴。推土机功率大、工作负荷重、连续工作时间长，要求凸轮轴具有高强度和高可靠性。
其他工程机械。卡特彼勒平地机、摊铺机、铣刨机、压路机、吊管机等设备也配备相应的卡特彼勒发动机凸轮轴。
2.2 矿山设备应用
在矿山高负荷、高粉尘、环境恶劣的工况中，卡特彼勒矿用设备配备高性能凸轮轴。
矿用挖掘机。卡特彼勒6015、6020、6030、6040、6060等大型矿用挖掘机，配备大功率卡特彼勒发动机凸轮轴。矿山工况恶劣，功率大、负荷重、粉尘大、环境温度高，对凸轮轴的强度、耐磨性和可靠性要求极高。矿用设备通常配备加强型凸轮轴，材质更好，表面硬度更高，确保可靠运行。
矿用卡车。卡特彼勒777、785、789、793、797等系列矿用自卸卡车，配备大功率卡特彼勒发动机凸轮轴。矿用卡车功率大、工作环境恶劣、爬坡负荷重，要求凸轮轴具有足够的强度和高可靠性。
其他矿用设备。卡特彼勒矿用推土机、装载机、钻机等设备也配备相应的高性能凸轮轴。
2.3 发电机组应用
卡特彼勒发电机组根据功率大小和应用场景，配备不同型号的发动机凸轮轴。
中小型发电机组。卡特彼勒中小型发电机组（10-500kW）配备C2.2、C3.4、C4.4、C6.6、C7.1等发动机凸轮轴。发电机组运行平稳，负荷稳定，凸轮轴工作条件相对较好。
大型发电机组。卡特彼勒大型发电机组（500kW以上）配备C9、C13、C15、C18、C27、C32、3500系列等发动机凸轮轴。大型机组功率大，要求凸轮轴具有足够的强度和刚度。
备用发电机组。卡特彼勒备用发电机组配备相应的发动机凸轮轴。备用机组运行时间少，但要求随时能够可靠起动，凸轮轴需要定期检查维护，确保性能良好。
船用发电机组。卡特彼勒船用发电机组也配备相应的船用发动机凸轮轴。
2.4 船舶应用
卡特彼勒船用发动机配备船用凸轮轴，适应船舶环境。
船舶主机。卡特彼勒船用主机配备船用发动机凸轮轴。船舶发动机功率大、连续运行时间长，对凸轮轴的可靠性和寿命要求高。船舶环境潮湿、盐雾大，但凸轮轴在发动机内部，受影响较小，主要要求长期可靠性。
船用辅机。卡特彼勒船用辅机（发电机组）也配备相应的船用凸轮轴。
船舶特点。船舶发动机连续运行时间长、负荷稳定，凸轮轴需要良好的长期可靠性。船用发动机需要通过船级社认证。
2.5 石油和天然气应用
在石油和天然气行业，卡特彼勒发动机凸轮轴广泛应用。
油田设备。卡特彼勒油田用发动机凸轮轴广泛应用于油田设备。油田工况恶劣，负荷变化大，环境温度高，要求凸轮轴可靠性高、适应性强。
天然气压缩机。卡特彼勒天然气压缩机组配备发动机凸轮轴。压缩机负荷稳定，但连续运行时间长，要求凸轮轴具有长期可靠性。
钻井平台。卡特彼勒海上钻井平台配备发动机凸轮轴。
压裂设备。卡特彼勒发动机凸轮轴应用于压裂车等油田设备。
2.6 其他应用
•铁路机车：卡特彼勒铁路机车发动机凸轮轴
•军工设备：军用设备配备高可靠性凸轮轴
•农业机械：卡特彼勒农业机械发动机凸轮轴
•工业设备：各种工业用发动机凸轮轴
•压缩机机组：空气压缩机、天然气压缩机等
•泵机组：水泵、油泵等
2.7 典型工况与选型
工况类型 环境特点 推荐凸轮轴类型 选型要点
一般工程机械 环境一般、负荷变化中等 标准型锻钢凸轮轴 根据发动机型号选对应凸轮轴
矿山作业 粉尘大、温度高、负荷重 加强型高硬度凸轮轴 高强度、高耐磨、高可靠性
备用发电机组 运行时间少、可靠性要求高 标准型凸轮轴 定期检查、预防性维护
船舶应用 连续运行、负荷稳定、可靠性要求高 高可靠性凸轮轴 船级社认证、高可靠性
高温环境 环境温度高、热负荷大 加强型凸轮轴 加强润滑、高温适应性
大功率设备 功率大、负荷重 大排量加强型凸轮轴 高强度、高刚度、大尺寸
三、原厂配套维修保养零配件明细
3.1 小修保养零配件
小修保养是指设备日常维护和定期保养时需要检查、更换的易损件，通常根据运行时间或状态进行。
序号 零件名称 卡特彼勒零件号 功能说明 更换/保养周期
1 气门间隙调整螺钉 根据型号 调整气门间隙 磨损或损坏时更换
2 挺柱 根据型号 传递凸轮运动 磨损或损坏时更换
3 摇臂衬套 根据型号 摇臂轴承 磨损或损坏时更换
4 推杆 根据型号 传递运动 弯曲或损坏时更换
5 气门油封 根据型号 密封气门导管 拆装气门时更换
6 气门室盖垫 根据型号 密封气门室盖 拆装时更换
3.2 中修保养零配件
中修保养通常在发动机运行一定周期或出现故障时进行，除了小修保养的全部内容外，还需要对主要部件进行检修或更换。
序号 零件名称 卡特彼勒零件号 功能说明 更换周期
1 进排气门 根据型号 控制进排气 磨损或中修时更换
2 气门座圈 根据型号 气门密封面 磨损或损坏时更换
3 气门导管 根据型号 导向气门 磨损或损坏时更换
4 气门弹簧 根据型号 使气门关闭 疲劳或中修时更换
5 凸轮轴衬套（轴承） 根据型号 支撑凸轮轴 磨损或中修时更换
6 挺柱/挺杆 根据型号 传递凸轮运动 磨损或中修时更换
3.3 大修保养零配件
大修保养通常在发动机达到大修周期或严重磨损时进行，需要对凸轮轴及配气机构进行全面检修或更换。
序号 零件名称 卡特彼勒零件号 功能说明 更换周期
1 凸轮轴总成 根据型号 完整的凸轮轴 磨损或大修时更换
2 凸轮轴衬套（全套） 根据型号 所有凸轮轴轴承 大修时更换
3 进排气门（全套） 根据型号 所有进排气门 大修时更换
4 气门导管（全套） 根据型号 所有气门导管 大修时更换
5 气门弹簧（全套） 根据型号 所有气门弹簧 大修时更换
6 挺柱/推杆（全套） 根据型号 所有挺柱和推杆 大修时更换
7 摇臂总成（全套） 根据型号 所有摇臂 大修时更换
3.4 专用工具与耗材
凸轮轴和配气机构的维修保养还需要配套的专用工具和耗材，以确保维修工作的安全、高效进行。
•拆装工具：气门弹簧压缩器、气门拆装工具、凸轮轴拆装工具、正时齿轮拉马、扭力扳手、塞尺
•检测工具：百分表、千分尺、凸轮轴测量仪、气门间隙测量塞尺、硬度计
•压装工具：液压压床、气门导管压入工具、气门座圈压入工具、凸轮轴衬套压入工具
•清洁耗材：化油器清洗剂、柴油、无尘布、毛刷、压缩空气
•密封材料：密封胶、硅脂、螺纹密封剂、厌氧胶
•润滑材料：润滑脂、机油、装配油、高温润滑脂、凸轮轴润滑脂
•研磨材料：气门砂、研磨膏、砂布、油石
•安全防护用品：防护眼镜、手套、工作服、安全鞋、防烫手套、口罩
四、常见故障原因分析
4.1 凸轮轴磨损
故障现象。凸轮轴凸轮表面或轴颈磨损，导致气门升程减小、配气相位变化、气门间隙变化、异响等故障。
主要原因分析。
1.正常磨损。长期使用后正常磨损。这是最常见的原因，达到一定程度需要更换。
2.润滑不良。机油压力不足、机油粘度不对、机油变质、油道堵塞等，导致润滑不良，加速磨损。这是异常磨损的最常见原因。
3.机油不洁。机油中有杂质或磨粒，造成磨料磨损，加速磨损。
4.挺柱/摇臂磨损。挺柱或摇臂磨损，与凸轮的接触状态变差，加速凸轮磨损。
5.气门间隙过大。气门间隙过大，冲击负荷增大，加速凸轮和挺柱磨损。
6.凸轮表面硬度不足。凸轮表面硬度不够，不耐磨，导致早期磨损。
7.安装不当。凸轮轴安装不当，轴线不正，导致偏磨。
8.轴承磨损。凸轮轴轴承磨损，导致凸轮轴跳动，加速凸轮磨损。
9.气门弹簧力过大。气门弹簧力过大，凸轮负荷增大，加速磨损。
判定标准。凸轮升程减小超过规定值，或凸轮表面出现明显磨损台阶，应判定为凸轮磨损超限。
4.2 凸轮轴异响
故障现象。凸轮轴或配气机构发出异常响声，如"哒哒"声、"嗡嗡"声等。
主要原因分析。
1.气门间隙过大。气门间隙过大，摇臂敲击气门杆，发出"哒哒"的响声。这是最常见的原因。
2.凸轮轴轴承磨损。凸轮轴轴承磨损，间隙过大，发出"嗡嗡"或"哒哒"的响声。
3.凸轮磨损。凸轮表面磨损，挺柱运动不平稳，产生异响。
4.挺柱磨损或卡滞。挺柱磨损或卡滞，运动不灵活，产生异响。
5.推杆弯曲或磨损。推杆弯曲或两端磨损，运动不平稳，产生异响。
6.摇臂磨损。摇臂与气门杆或推杆接触部位磨损，产生异响。
7.正时齿轮异响。正时齿轮磨损或啮合不良，发出"哗啦"声。
8.凸轮轴轴向窜动过大。凸轮轴轴向间隙过大，止推片磨损，产生异响。
9.气门弹簧断裂。气门弹簧断裂，产生异响。
10.气门座圈松动。气门座圈松动，产生异响。
判定标准。配气机构运转时出现异常响声，应判定为异响故障。
4.3 配气相位不准
故障现象。配气相位不准，导致发动机功率下降、油耗增加、怠速不稳、起动困难、排放超标等故障。
主要原因分析。
1.正时齿轮安装不对。正时齿轮安装时没有对准正时标记，导致配气相位错误。这是最常见的原因，通常发生在维修后。
2.正时齿轮磨损。正时齿轮磨损，齿隙过大，导致配气相位变化。
3.正时链条/皮带磨损或伸长。正时链条或皮带磨损、伸长，导致配气相位变化。
4.凸轮轴磨损。凸轮磨损，导致气门升程减小，配气相位变化。
5.凸轮轴键槽损坏。凸轮轴键槽或齿轮键损坏，导致齿轮打滑，配气相位变化。
6.凸轮轴轴向窜动过大。凸轮轴轴向间隙过大，影响配气相位。
7.曲轴齿轮磨损。曲轴正时齿轮磨损，导致正时不准。
8.气门间隙过大或过小。气门间隙不正确，影响实际配气相位。
判定标准。配气相位超出规定范围，或发动机出现动力下降、油耗增加等症状，应判定为配气相位不准。
4.4 凸轮轴轴承损坏
故障现象。凸轮轴轴承（衬套）磨损或损坏，导致异响、机油压力下降、凸轮轴跳动等故障。
主要原因分析。
1.正常磨损。长期使用后正常磨损。
2.润滑不良。机油压力不足、机油粘度不对、机油变质、油道堵塞等，导致润滑不良，加速轴承磨损。这是最常见的原因。
3.机油不洁。机油中有杂质或磨粒，造成磨料磨损，加速轴承磨损。
4.安装不当。轴承安装不当，间隙过大或过小，导致轴承损坏。
5.凸轮轴轴颈磨损。凸轮轴轴颈磨损，导致轴承间隙过大，加速磨损。
6.轴承合金疲劳。长期使用后轴承合金疲劳脱落。
7.轴承腐蚀。机油变质，酸性物质腐蚀轴承。
8.凸轮轴弯曲。凸轮轴弯曲，导致轴承偏磨。
判定标准。轴承间隙超过极限，或轴承合金脱落、烧蚀，应判定为轴承损坏。

4.5 凸轮轴断裂
故障现象。凸轮轴断裂，导致发动机无法工作，这是严重故障。
主要原因分析。
1.扭振疲劳断裂。凸轮轴在扭转振动作用下产生疲劳裂纹，最终断裂。这是最常见的断裂原因。
2.弯曲疲劳断裂。凸轮轴在弯曲应力作用下产生疲劳裂纹，最终断裂。
3.应力集中。凸轮轴设计或制造缺陷，应力集中，在交变载荷下产生裂纹并扩展。
4.材料缺陷。凸轮轴材料有缺陷，如夹渣、裂纹、气孔等，导致强度不足。
5.热处理不当。热处理不当，导致凸轮轴脆性大或强度不足。
6.安装不当。凸轮轴安装不当，受力不均，导致断裂。
7.气门卡住。气门卡住或弹簧断裂，导致凸轮轴受力过大，断裂。
8.正时齿轮损坏。正时齿轮打齿或卡住，导致凸轮轴断裂。
9.润滑不良烧蚀。严重润滑不良，轴承烧蚀，导致凸轮轴抱死或断裂。
判定标准。凸轮轴出现裂纹或断裂，应判定为严重损坏。
4.6 气门间隙变化异常
故障现象。气门间隙变化过快或过大，导致异响、动力下降等故障。
主要原因分析。
1.凸轮磨损。凸轮表面磨损，导致气门间隙变大。这是最常见的原因。
2.挺柱磨损。挺柱底面磨损，导致气门间隙变大。
3.推杆磨损或弯曲。推杆两端磨损或推杆弯曲，导致气门间隙变化。
4.摇臂磨损。摇臂与气门杆或推杆接触部位磨损，导致气门间隙变化。
5.气门杆端面磨损。气门杆端面磨损，导致气门间隙变大。
6.气门座磨损。气门座磨损下沉，导致气门间隙变小。
7.气门头磨损。气门头锥面磨损，气门下沉，导致气门间隙变小。
8.调整螺钉松动。气门间隙调整螺钉松动，导致气门间隙变化。
9.凸轮轴轴承磨损。凸轮轴轴承磨损，凸轮轴下沉，导致气门间隙变化。
判定标准。气门间隙超出规定范围，或短时间内间隙变化明显，应判定为异常。
五、维护保养与技术支持方案
5.1 日常检查与维护规程
班前检查（每日/每班）。
•听发动机有无异常声音（特别是配气机构）
•检查机油压力是否正常
•检查机油油位是否正常
•检查发动机运转是否平稳
•听有无气门异响
周度保养（每周）。
•检查发动机有无异常声音
•检查机油质量和油位
•检查气门室盖有无漏油
•听配气机构有无异响
月度保养（每月/每250小时）。
•更换机油和机油滤清器
•检查气门间隙，必要时调整
•检查机油压力是否正常
•听发动机有无异响
•检查所有紧固件有无松动
季度保养（每季度/每500-1000小时）。
•检查气门间隙并调整
•检查配气机构有无异响
•检查凸轮轴轴承状态（如条件允许）
•检查正时齿轮状态
•评估配气机构状态
5.2 凸轮轴更换标准与操作步骤
更换判定标准（满足任一条件即需更换）。
1.凸轮升程减小超过极限
2.凸轮表面严重磨损或损坏
3.凸轮轴轴颈磨损超过极限
4.凸轮轴有裂纹或断裂
5.凸轮轴弯曲超过极限
6.配气机构异响严重
7.发动机大修时
8.凸轮轴轴承严重损坏
凸轮轴更换操作步骤。
1.准备工作。关闭发动机，等待冷却。准备好工具、零件、设备等。断开蓄电池。
2.拆卸气门室盖。拆卸气门室盖螺栓，取下气门室盖和密封垫。
3.拆卸摇臂组件。拆卸摇臂轴螺栓，取下摇臂轴和摇臂组件。
4.取出推杆。取出所有推杆，按顺序摆放，注意不要混淆。
5.拆卸挺柱。取出所有挺柱，按顺序摆放。
6.拆卸正时齿轮室。拆卸正时齿轮室盖，露出正时齿轮。
7.拆卸正时齿轮。拆卸凸轮轴正时齿轮固定螺栓，取下正时齿轮。
8.拆卸止推片。拆卸凸轮轴止推片。
9.抽出凸轮轴。从前端或后端缓慢抽出凸轮轴，注意不要碰伤凸轮和轴承。
10.检查凸轮轴轴承。检查各道凸轮轴轴承（衬套）状态，磨损严重应更换。
11.更换轴承（如需要）。如轴承磨损，压出旧轴承，压入新轴承。
12.检查新凸轮轴。检查新凸轮轴外观、尺寸，确认型号正确。
13.润滑凸轮轴。在凸轮轴轴颈和凸轮表面涂抹机油或装配油。
14.安装凸轮轴。将凸轮轴缓慢插入轴承孔中，注意对正，不要碰伤。
15.安装止推片。安装凸轮轴止推片，调整轴向间隙至规定值。
16.安装正时齿轮。安装凸轮轴正时齿轮，对准正时标记，按规定扭矩紧固螺栓。
17.安装挺柱。安装挺柱，注意方向和位置。
18.安装推杆。安装推杆，注意位置和方向。
19.安装摇臂组件。安装摇臂轴和摇臂组件。
20.调整气门间隙。按规定顺序和数值调整气门间隙。
21.安装气门室盖。安装气门室盖密封垫和气门室盖，按规定扭矩紧固螺栓。
22.安装正时齿轮室盖。安装正时齿轮室盖。
23.测试运行。起动发动机，检查有无异响、漏油，检查机油压力。
安全注意事项：维修凸轮轴前必须关闭发动机，等待冷却，防止烫伤。断开蓄电池，防止意外起动。注意不要让机油进入眼睛或皮肤，如接触及时用清水冲洗。凸轮轴抽出和安装时要小心，不要碰伤凸轮表面和轴承。正时齿轮必须对准正时标记，否则配气相位不对，会导致发动机故障甚至损坏。气门间隙必须按规定值调整，过大或过小都会影响发动机性能和寿命。更换凸轮轴后要检查机油压力，确保润滑正常。使用原厂正品凸轮轴，确保材质、热处理和加工精度符合要求。安装前要充分润滑凸轮轴，防止初次启动干磨。挺柱、推杆等零件要按原位装回，不要混淆。
5.3 气门间隙调整工艺
气门间隙调整步骤。
1.转动曲轴，使第一缸活塞处于压缩行程上止点
2.调整第一缸的进排气门间隙
3.按发动机工作顺序，依次调整各缸气门间隙
4.调整时松开调整螺钉锁紧螺母，转动调整螺钉
5.用塞尺测量气门间隙，达到规定值
6.拧紧锁紧螺母，再次检查间隙
7.所有气门调整完成后，复查一遍
5.4 延长使用寿命的技术措施
使用优质机油。使用卡特彼勒原厂推荐的优质机油，定期更换，保证润滑良好。凸轮和挺柱是发动机中负荷最大、滑动速度最高的摩擦副之一，对机油的要求很高。优质机油能够显著减少磨损，延长凸轮轴寿命。这是延长凸轮轴寿命的最有效措施之一。
定期更换机油和机滤。按照规定周期定期更换机油和机油滤清器，不要超期使用。保持机油清洁，减少磨料磨损。机油中的杂质和磨粒会严重加速凸轮和挺柱的磨损。
保持正常的机油压力。保持机油压力在正常范围内，保证凸轮轴和配气机构的良好润滑。机油压力过低会导致润滑不良，加速磨损；机油压力过高也会导致油封损坏等问题。
定期检查和调整气门间隙。按照保养周期定期检查和调整气门间隙，保证气门间隙在正常范围内。气门间隙过大会增加冲击负荷，加速凸轮和挺柱磨损；气门间隙过小会导致气门关闭不严，烧蚀气门。
避免长时间怠速或低负荷运行。避免发动机长时间怠速或低负荷运行，此时机油温度低，容易产生燃油稀释和酸性物质，腐蚀凸轮轴和轴承。
正确起动和预热。冷起动后要怠速预热，不要立即加负荷。冷机时机油粘度大，润滑不良，立即加负荷会加剧凸轮和挺柱磨损。正确的起动和预热能够显著减少冷磨损。
保持正常的工作温度。保持发动机在正常工作温度范围内运行，避免过热或过冷。过热会加速机油氧化变质，加速磨损；过冷会导致燃烧不良、酸性物质增加，腐蚀零件。
定期检查配气机构状态。按照保养周期定期检查配气机构状态，发现问题及时处理。小问题及时维修能够避免大故障，延长整体寿命。
及时更换易损件。按照保养周期定期更换挺柱、推杆、摇臂等易损件，不要等到完全损坏才更换。预防性更换能够避免突发故障，减少停机损失。
使用原厂正品零件。使用卡特彼勒原厂正品凸轮轴和配气机构零件，确保材质、热处理、加工精度和性能符合要求。劣质零件虽然价格便宜，但寿命短、可靠性差，反而会增加维护成本，甚至导致发动机损坏，造成更大损失。
5.5 故障诊断与维修流程
当凸轮轴或配气机构出现故障时，应按照以下流程进行诊断和维修：
a.故障确认。记录故障现象、运行时间、工况等基本信息。观察故障部位，确定故障类型。
b.声音检查。听发动机运转声音，判断异响部位和类型。
c.气门间隙检查。测量气门间隙，判断是否正常。
d.机油压力检查。检查机油压力是否正常。
e.机油质量检查。检查机油质量，有无杂质、金属屑等。
f.配气相位检查。检查配气相位是否正确。
g.凸轮轴检查。拆卸检查凸轮轴磨损情况、有无裂纹等。
h.轴承检查。检查凸轮轴轴承磨损情况。
i.挺柱/摇臂/推杆检查。检查挺柱、摇臂、推杆等部件的磨损情况。
j.原因分析。结合检查结果，综合分析故障根本原因。
k.维修处理。根据故障原因进行相应的维修处理，如调整气门间隙、更换凸轮轴、更换轴承、更换挺柱等。
l.验证确认。维修完成后，起动发动机，检查各项性能，确认故障已排除。
六、销售批发服务体系
6.1 日昕动力科技有限公司
公司简介。日昕动力科技有限公司是一家***从事工程机械发动机及零配件销售与服务的企业，专注于卡特彼勒、珀金斯、沃尔沃、约翰迪尔等进口品牌发动机及零配件的批发销售。公司拥有多年行业经验，建立了完善的供应链体系和技术服务团队，为全国各地的工程机械用户、维修服务商和经销商提供优质的产品和服务。
主营产品范围。
￮卡特彼勒全系列凸轮轴总成
￮卡特彼勒凸轮轴衬套/轴承
￮卡特彼勒进排气门
￮卡特彼勒气门导管
￮卡特彼勒气门座圈
￮卡特彼勒气门弹簧
￮卡特彼勒挺柱/挺杆
￮卡特彼勒推杆
￮卡特彼勒摇臂总成
￮卡特彼勒摇臂轴
￮卡特彼勒正时齿轮
￮卡特彼勒凸轮轴止推片
￮卡特彼勒配气机构修理包
￮其他品牌配气机构配件
服务优势。
￮原厂品质保障。所有卡特彼勒零配件均为原厂正品，提供质量保证，确保产品性能和使用寿命。
￮库存充足。常备大量现货库存，常用型号当天发货，满足客户紧急需求。
￮价格优势。批量采购，厂家直供，为客户提供具有竞争力的批发价格。
￮技术支持。***技术团队提供选型指导、故障诊断、维修咨询等技术服务。
￮全国配送。完善的物流配送体系，支持全国发货，确保产品及时送达。

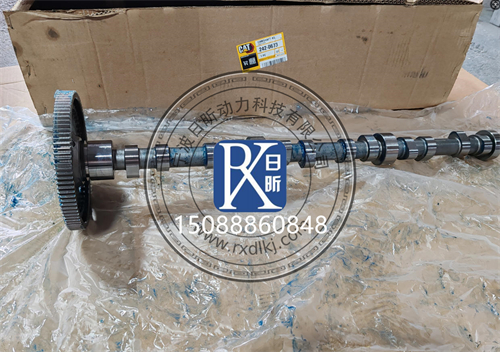

凸轮轴产品系列。日昕动力科技供应卡特彼勒全系列发动机凸轮轴产品，包括从小型发动机到大型发动机的所有机型，覆盖直列、V型等各种结构形式，覆盖工程机械、矿山、发电、船舶、石油等各个应用领域。所有产品均为卡特彼勒原厂正品，性能可靠、质量优良，附带原厂合格证和质量保******。公司还提供凸轮轴的选型咨询、故障分析、维修技术指导等增值服务，帮助客户科学管理设备，降低使用成本。针对特殊工况，可提供定***化的凸轮轴解决方案，如加强型、高硬度型、高性能型等。同时提供凸轮轴专用工具、检测设备和配气机构修理包。
6.2 英珀威机械有限公司
公司简介。英珀威机械有限公司是一家***的工程机械零配件供应商和技术服务商，专注于进口柴油发动机及工程机械配件的销售与维修服务。公司在湖南、浙江、广东等地设有分支机构，服务网络覆盖全国主要工程机械市场，为客户提供便捷、高效的本地化服务。
主营产品范围。
￮卡特彼勒全系列凸轮轴总成
￮卡特彼勒进排气门、气门导管、气门座圈
￮卡特彼勒气门弹簧、挺柱、推杆
￮卡特彼勒摇臂、摇臂轴
￮卡特彼勒凸轮轴衬套、正时齿轮
￮卡特彼勒配气机构修理包
￮其他进口品牌发动机及配件
服务优势。
￮原厂直供。与卡特彼勒授权供应商建立长期合作，确保产品来源正规、品质可靠。
￮***团队。拥有多名资深发动机和配气机构技术专家，提供***的技术咨询和解决方案。
￮一站式服务。从产品选型、报价、发货到售后技术支持，提供全流程一站式服务。
￮快速响应。客户需求快速响应，紧急订单优先处理，最大限度减少设备停机时间。
￮质量保证。所有产品均提供质量保证，出现质量问题可退换或索赔。
配气机构配套服务。英珀威机械不仅提供卡特彼勒原厂凸轮轴产品，还提供配套的进排气门、气门导管、气门座圈、气门弹簧、挺柱、推杆、摇臂等全套配气机构配件，以及配气机构的选型设计、安装指导、故障诊断等技术服务。公司可根据客户的具体需求，提供最优化的配气机构选型方案和保养计划，帮助客户延长设备寿命，降低使用成本。同时提供气门研磨、座圈更换、导管更换、凸轮轴更换等技术服务，以及现场维修指导。针对配气机构异响、动力下降、烧机油等疑难故障，提供***的诊断和解决方案。针对大客户，可提供发动机全生命周期管理服务，包括定期检测、寿命评估、预防性更换建议等。
6.3 采购与服务流程
咨询报价。客户可通过电话、微信、邮件等方式联系日昕动力科技或英珀威机械，提供发动机型号、零件号或具体需求，***销售人员将在第一时间提供详细报价和产品信息。如需选型指导，技术工程师可提供***建议。
确认订单。客户确认产品型号、价格、数量后，签订销售合同或确认订单，安排付款。支持多种付款方式，方便客户采购。
发货配送。收到货款后，仓库立即安排备货发货。常用型号当天发货，特殊型号或期货产品按约定时间交货。支持多种物流方式（快递、物流、专车等），客户可根据需求选择。
收货验收。客户收到货物后，及时验收产品数量、型号、外观是否完好，如有问题及时反馈处理。原厂产品均有包装和防伪标识，请注意查验。
售后服务。产品安装使用过程中如有技术问题，可随时联系技术支持团队获取帮助。产品出现质量问题，按质保条款提供退换货或索赔服务。长期合作客户可享受VIP服务和技术培训。
6.4 技术支持与培训服务
日昕动力科技和英珀威机械均提供***的技术支持服务，包括但不限于：
￮凸轮轴和配气机构的选型指导和系统配置方案设计
￮凸轮轴更换、气门调整的技术指导和操作培训
￮配气机构检测、性能评估技术指导
￮配气机构异响、动力下降、烧机油等故障诊断和分析
￮延长凸轮轴使用寿命的技术建议和改进方案
￮设备保养计划制定和配气机构状态监测管理咨询
￮气门研磨、座圈更换、导管更换等技术指导
￮现场技术服务和维修支持（需提前预约）
￮维修人员培训和安全操作规程培训
￮发动机全生命周期管理咨询
￮特殊工况的凸轮轴选型和优化方案
两家公司均拥有经验丰富的技术服务团队，能够为客户提供***、及时的技术支持，帮助客户解决实际问题，提高设备运行效率，降低维护成本。针对大客户和长期合作伙伴，还可提供定制化的技术服务方案和上门培训服务。

本文档为卡特彼勒凸轮轴产品的技术参考资料，具体产品型号和参数以卡特彼勒官方资料为准。如需详细的产品目录、价格信息或技术支持，请联系日昕动力科技或英珀威机械的销售服务团队。
