卡特彼勒液压油缸管和油缸筒组件功能、应用、零配件明细

卡特彼勒（CAT）液压油缸管和油缸筒组件是液压油缸的主体部件，是液压油缸的核心组成部分。油缸筒（又称缸管、缸筒）是液压油缸的圆柱形壳体，内部形成液压油工作腔，承受高压液压油的作用，为活塞提供往复运动的导向和支撑。油缸筒的质量直接影响液压油缸的工作性能、可靠性和使用寿命。

配件咨询

卡特彼勒液压油缸管和油缸筒组件功能、应用、零配件明细、故障分析及维保服务介绍
一、液压油缸管和油缸筒组件概述与核心功能
1.1 产品定义与分类
卡特彼勒（CAT）液压油缸管和油缸筒组件是液压油缸的主体部件，是液压油缸的核心组成部分。油缸筒（又称缸管、缸筒）是液压油缸的圆柱形壳体，内部形成液压油工作腔，承受高压液压油的作用，为活塞提供往复运动的导向和支撑。油缸筒的质量直接影响液压油缸的工作性能、可靠性和使用寿命。
卡特彼勒液压油缸管和油缸筒组件主要包括以下类别：
油缸筒类型
主要特点
压力等级
典型应用
标准型油缸筒
结构标准、应用广泛、性价比高
210-280 bar
一般工程机械
高压型油缸筒
壁厚大、强度高、耐高压
350-420 bar
高压液压系统
重载型油缸筒
厚壁、高强度、长寿命
420-700 bar
矿山、重载设备
单作用油缸筒
结构简单、单向作用
根据型号
简单应用
双作用油缸筒
双向作用、应用广泛
根据型号
大多数液压油缸
多级油缸筒
行程长、收缩短、结构复杂
根据型号
自卸车、伸缩臂
1.2 液压油缸管和油缸筒组件的结构组成
卡特彼勒液压油缸管和油缸筒组件通常由以下核心部分组成：
部件名称
主要功能
数量
材质/类型
缸筒本体
油缸主体，形成工作腔
1个
无缝钢管/合金钢
缸底/缸头
封闭油缸一端
1个
铸钢/锻钢
缸盖/端盖
封闭油缸另一端，导向活塞杆
1个
铸钢/锻钢
缸筒内壁
活塞密封和导向面
1个
珩磨/抛光表面
油口/接头
液压油进出通道
2个
钢制
安装铰点/耳环
油缸安装连接
1-2个
铸钢/锻钢
密封槽
安装密封件
多个
机加工成型
导向套
活塞杆导向和支撑
1个
铜合金/铸铁
防尘圈槽
安装防尘圈
1个
机加工成型
缓冲装置
行程末端缓冲
1-2个
节流式/间隙式
排气装置
排出油缸内空气
1-2个
排气塞/排气阀
传感器接口
安装传感器
可选
螺纹接口
1.3 油缸筒的分类与特点
分类方式
类型
特点
典型应用
按材质分
碳钢油缸筒
强度高、成本低、应用广泛
大多数液压油缸

合金钢油缸筒
强度高、韧性好、耐高压
高压、重载油缸

不锈钢油缸筒
耐腐蚀、成本高、特殊应用
腐蚀环境、食品医药
按加工方式分
珩磨油缸筒
精度高、表面质量好、应用广泛
大多数液压油缸

滚压油缸筒
表面硬度高、耐磨性好、寿命长
高频、长寿命油缸

镀铬油缸筒
耐腐蚀、表面光滑、成本高
腐蚀环境、特殊要求
按结构形式分
整体式油缸筒
结构简单、强度高、可靠性好
大多数油缸

焊接式油缸筒
工艺简单、成本低、需控制焊接质量
一般应用

法兰式油缸筒
连接可靠、拆装方便、结构复杂
大型、重载油缸
1.4 核心功能
形成工作腔功能。油缸筒最基本、最重要的功能是形成液压油缸的工作腔，容纳高压液压油，为活塞提供往复运动的空间。这是油缸筒的核心功能，直接决定了油缸的工作原理。
承压功能。油缸筒能够承受很高的液压压力，确保在高压下不变形、不破裂，保证液压油缸的安全可靠工作。油缸筒的强度和壁厚设计是保证承压能力的关键。
导向功能。油缸筒内壁为活塞提供精确的导向，确保活塞沿轴线方向平稳往复运动，保证油缸的运动精度和直线性。
密封配合功能。油缸筒内壁与活塞密封件精密配合，形成可靠的密封，防止液压油内泄漏，保证油缸的工作效率和推力。
支撑功能。油缸筒为整个液压油缸提供结构支撑，承受油缸的各种载荷，包括轴向力、侧向力、弯矩等。
安装连接功能。油缸筒上的安装铰点、耳环、法兰等结构，用于将油缸安装连接到设备上，传递力和运动。
缓冲功能。部分油缸筒带有缓冲装置，在活塞行程末端起到缓冲作用，减少冲击和振动，保护油缸和设备。
散热功能。油缸筒外壁能够散发液压油工作产生的热量，帮助控制油温，保证液压系统正常工作。

1.5 技术参数与性能指标
参数项目
标准型油缸筒
高压型油缸筒
重载型油缸筒
额定工作压力
210-280 bar
350-420 bar
420-700 bar
最高工作压力
315 bar
450 bar
750 bar
试验压力
1.5倍工作压力
1.5倍工作压力
1.5倍工作压力
缸筒内径精度
H8-H9
H7-H8
H7
内壁表面粗糙度
Ra 0.4-0.8 μm
Ra 0.2-0.4 μm
Ra 0.1-0.2 μm
内壁硬度
HB 200-250
HB 250-300
HRC 28-35
缸筒材质
20#/45#碳钢
45#/40Cr合金钢
42CrMo/35CrMo合金钢
内径圆度
≤0.05 mm
≤0.03 mm
≤0.02 mm
内径圆柱度
≤0.08 mm/m
≤0.05 mm/m
≤0.03 mm/m
使用寿命
5000-10000小时
8000-15000小时
12000-20000小时
二、液压油缸管和油缸筒组件主要应用场景与选型
2.1 工程机械应用
卡特彼勒液压油缸管和油缸筒组件广泛应用于各类工程机械的液压油缸中，是液压油缸的核心部件。
挖掘机应用。卡特彼勒305.5-395全系列挖掘机的动臂油缸、斗杆油缸、铲斗油缸等，均配备卡特彼勒液压油缸筒。挖掘机工况复杂，负荷变化大，工作环境恶劣，对油缸筒的强度、耐磨性和抗疲劳性能要求高。小型挖掘机配备标准型油缸筒；中型挖掘机配备高压型油缸筒；大型挖掘机配备重载型油缸筒。挖掘机对油缸筒的强度和疲劳寿命要求高，以适应频繁的往复运动和冲击载荷。
装载机应用。卡特彼勒906-988系列装载机的动臂油缸、转斗油缸、转向油缸等，配备卡特彼勒液压油缸筒。装载机频繁起动、负荷变化大，工作环境多粉尘，对油缸筒的强度和耐磨性能要求高。
推土机应用。卡特彼勒D5-D11系列推土机的铲刀油缸、松土器油缸、转向油缸等，配备卡特彼勒液压油缸筒。推土机功率大、工作负荷重、连续工作时间长，对油缸筒的强度和耐压性能要求高。
其他工程机械。卡特彼勒平地机、摊铺机、铣刨机、压路机、吊管机等设备的液压油缸也配备相应的卡特彼勒液压油缸筒。
2.2 矿山设备应用
在矿山高负荷、高粉尘、环境恶劣的工况中，卡特彼勒矿用设备配备高性能液压油缸筒。
矿用挖掘机。卡特彼勒6015、6020、6030、6040、6060等大型矿用挖掘机的液压油缸，配备高性能卡特彼勒液压油缸筒。矿山粉尘大，设备负荷重，工作环境恶劣，对油缸筒的强度、抗疲劳和耐磨性能要求极高。矿用设备通常配备加强型/重载型油缸筒，采用更高强度的材料和更***的加工工艺，确保在恶劣工况下可靠运行。
矿用卡车。卡特彼勒777、785、789、793、797等系列矿用自卸卡车的液压油缸，配备高性能卡特彼勒液压油缸筒。矿用卡车功率大、工作环境恶劣、举升负荷重，对油缸筒的可靠性要求极高。
其他矿用设备。卡特彼勒矿用推土机、装载机、钻机等设备的液压油缸也配备相应的高性能液压油缸筒。
2.3 其他应用
- 港口机械：卡特彼勒港口机械液压油缸筒
- 林业设备：卡特彼勒林业机械液压油缸筒
- 农业机械：卡特彼勒农业机械液压油缸筒
- 工业设备：各种工业用液压设备油缸筒
- 石油设备：油田设备、压裂设备等液压油缸筒
- 建筑机械：各种建筑工程机械液压油缸筒
2.4 典型工况与选型
工况类型
环境特点
推荐油缸筒类型
选型要点
一般工程机械
环境一般、负荷中等
标准型油缸筒
根据油缸型号和压力选择
矿山作业
负荷重、冲击大、环境恶劣
加强型/重载型油缸筒
高强度、高耐磨、抗疲劳、长寿命
高压系统
工作压力高
高压型油缸筒
耐高压、厚壁、高强度
腐蚀环境
腐蚀性介质、潮湿盐雾
防腐型油缸筒
不锈钢/镀铬、耐腐蚀
高频往复运动
运动频率高、速度快
高耐磨型油缸筒
高硬度内壁、高耐磨、高精度
长行程油缸
行程长、长径比大
长行程型油缸筒
高直线度、高圆柱度、防失稳
大吨位油缸
推力大、缸径大
大口径油缸筒
大口径、厚壁、高强度
长寿命要求
要求使用寿命长
长寿命型油缸筒
高性能材料、高精度加工、表面强化
三、原厂配套维修保养零配件明细
3.1 小修保养零配件
小修保养是指设备日常维护和定期保养时需要检查、更换的易损件，通常根据运行时间或状态进行。
序号
零件名称
卡特彼勒零件号
功能说明
更换周期
1
液压油滤芯
根据型号
过滤液压油
定期更换
2
液压油
根据型号
工作介质
定期更换
3
排气塞/排气阀
根据型号
排出油缸内空气
损坏时更换
4
油口接头
根据型号
连接油管
损坏时更换
5
密封件
根据型号
密封
泄漏时更换
6
防尘圈
根据型号
防尘
损坏时更换
3.2 中修保养零配件
中修保养通常在油缸出现故障或运行一定周期时进行，除了小修保养的全部内容外，还需要对相关部件进行检修或更换。
序号
零件名称
卡特彼勒零件号
功能说明
更换周期
1
导向套/导向环
根据型号
导向和支撑
磨损时更换
2
完整密封套件
根据型号
全套密封件
中修时更换
3
活塞
根据型号
分隔油缸两腔
损坏时更换
4
活塞杆
根据型号
传递力和运动
损坏时更换
5
缸盖/端盖
根据型号
封闭油缸端部
损坏时更换
6
缓冲装置
根据型号
行程末端缓冲
损坏时更换
7
紧固件
根据型号
连接固定
中修时更换

3.3 大修保养零配件
大修保养通常在油缸达到大修周期或严重损坏时进行，需要对整个油缸进行全面检修或更换。
序号
零件名称
卡特彼勒零件号
功能说明
更换周期
1
油缸筒总成
根据型号
完整的油缸筒
严重损坏或大修时更换
2
缸筒本体
根据型号
油缸主体
严重损坏时更换
3
缸底/缸头
根据型号
封闭油缸一端
损坏时更换
4
缸盖/端盖
根据型号
封闭油缸另一端
大修时更换
5
导向套
根据型号
活塞杆导向
大修时更换
6
活塞总成
根据型号
活塞组件
大修时更换
7
活塞杆总成
根据型号
活塞杆组件
大修时更换
8
完整密封套件
根据型号
全套密封件
大修时更换
9
缓冲装置
根据型号
行程末端缓冲
大修时更换
10
排气装置
根据型号
排出空气
大修时更换
11
油口接头
根据型号
连接油管
大修时更换
12
全套紧固件
根据型号
连接固定
大修时更换
3.4 专用工具与耗材
液压油缸管和油缸筒组件的维修保养还需要配套的专用工具和耗材，以确保维修工作的安全、高效进行。
- 拆装工具：套筒扳手、扭力扳手、梅花扳手、螺丝刀、铜锤、拉马、卡簧钳、管钳
- 专用工具：油缸拆装工具、活塞安装工具、端盖拆装工具、缸筒拆卸工具、珩磨工具
- 测量工具：卡尺、千分尺、百分表、内径量表、塞尺、压力表、温度计、硬度计
- 检测设备：油缸试验台、压力试验机、泄漏测试仪、行程测试仪、超声波探伤仪
- 清洁工具：钢丝刷、铜丝刷、砂纸、清洗剂、压缩空气、除油剂、超声波清洗机
- 修复工具：珩磨头、研磨膏、油石、抛光工具、镀铬设备、焊接设备
- 润滑材料：液压油、密封脂、润滑脂、防锈油
- 密封材料：密封胶、生料带、螺纹胶
- 安全防护用品：防护眼镜、手套、工作服、安全鞋、防护面罩、防滑鞋
四、常见故障原因分析
4.1 缸筒内壁磨损/拉伤
故障现象。油缸筒内壁出现磨损、拉伤或划痕，导致密封不良、内泄漏增加、推力下降，严重时油缸无法正常工作。
主要原因分析。
1. 液压油污染。液压油中的污染物（金属颗粒、灰尘、泥沙等）进入油缸，划伤缸筒内壁。这是最常见的缸筒损坏原因。
2. 活塞导向环磨损。活塞导向环磨损后，活塞偏摆，导致活塞与缸筒内壁直接接触磨损。
3. 侧向力过大。油缸承受过大侧向力，导致活塞偏磨，拉伤缸筒内壁。
4. 密封件损坏。密封件损坏后，密封失效，污染物更容易进入，加速磨损。
5. 安装不当。油缸安装精度差，存在偏载或侧向力，导致异常磨损。
6. 活塞损坏。活塞损坏或变形，导致与缸筒内壁接触磨损。
7. 润滑不良。液压油润滑不良，导致磨损加剧。
8. 材质问题。缸筒内壁硬度不够或材质不合格，耐磨性差。
9. 冲击载荷。频繁的冲击载荷，导致密封和导向失效，加速磨损。
10. 气蚀/腐蚀。液压油中含有气体或腐蚀性物质，导致缸筒内壁气蚀或腐蚀。
判定标准。缸筒内壁出现磨损、拉伤或划痕，内泄漏增加，应判定为缸筒内壁磨损/拉伤故障。
4.2 缸筒变形/失圆
故障现象。油缸筒发生变形，圆度或圆柱度超差，导致密封不良、内泄漏、动作不平稳或卡滞。
主要原因分析。
1. 压力过高。系统压力过高，超过缸筒承受能力，导致缸筒变形。这是常见的变形原因。
2. 侧向力过大。油缸承受过大侧向力，导致缸筒变形。
3. 冲击载荷。频繁的冲击载荷，导致缸筒疲劳变形。
4. 设计/制造缺陷。缸筒设计壁厚不足或制造质量差，导致强度不够。
5. 安装不当。油缸安装不当，产生附加应力，导致变形。
6. 温度过高。工作温度过高，材料强度下降，容易变形。
7. 外力损坏。外力撞击或挤压，导致缸筒变形。
8. 焊接变形。焊接式缸筒焊接应力释放或焊接变形。
9. 长径比过大。长行程油缸长径比过大，容易失稳变形。
判定标准。缸筒圆度或圆柱度超差，密封不良或动作卡滞，应判定为缸筒变形/失圆故障。
4.3 缸筒腐蚀/锈蚀
故障现象。油缸筒内壁或外壁出现腐蚀、锈蚀，导致表面质量下降，密封不良，寿命缩短。
主要原因分析。
1. 液压油含水。液压油中水分超标，导致缸筒内壁锈蚀。这是常见的腐蚀原因。
2. 液压油变质。液压油氧化变质，产生酸性物质，腐蚀缸筒内壁。
3. 环境腐蚀。工作环境潮湿、盐雾大或有腐蚀性气体，导致缸筒外壁腐蚀。
4. 长期停用。油缸长期停用，液压油静置，容易产生锈蚀。
5. 材质问题。缸筒材质耐腐蚀性能差。
6. 防护层损坏。缸筒表面防护层（油漆、镀层等）损坏，导致腐蚀。
7. 介质腐蚀。使用了腐蚀性液压油或介质。
8. 气蚀。液压油中气泡溃灭产生气蚀，损坏缸筒内壁。
判定标准。缸筒出现腐蚀、锈蚀，表面质量下降，应判定为缸筒腐蚀/锈蚀故障。
4.4 缸筒开裂/泄漏
故障现象。油缸筒出现裂纹或破裂，导致液压油外泄漏，油缸无法正常工作，严重时可能造成安全事故。
主要原因分析。
1. 压力过高。系统压力过高，超过缸筒强度极限，导致开裂。这是最严重的故障原因。
2. 疲劳裂纹。长期交变载荷作用下，缸筒产生疲劳裂纹。
3. 焊接缺陷。焊接式缸筒焊接质量差，存在焊接缺陷，导致开裂。
4. 材质缺陷。缸筒材质存在缺陷（夹渣、气孔、裂纹等），导致强度不足。
5. 冲击载荷。剧烈冲击载荷，导致缸筒开裂。
6. 外力损坏。外力撞击或挤压，导致缸筒开裂。
7. 腐蚀开裂。严重腐蚀导致壁厚减薄，强度不足开裂。
8. 安装应力。安装不当产生附加应力，导致开裂。
9. 温度应力。温度变化产生的热应力，导致开裂。
判定标准。缸筒出现裂纹或破裂，液压油外泄漏，应判定为缸筒开裂/泄漏故障。
4.5 油缸动作不平稳/爬行
故障现象。液压油缸运动不平稳，出现爬行、抖动或跳动现象，影响运动精度和设备正常工作。
主要原因分析。
1. 缸筒内壁损坏。缸筒内壁磨损、拉伤或锈蚀，导致运动阻力不均匀。这是常见的爬行原因之一。
2. 密封件摩擦过大。密封件摩擦力过大，导致低速时爬行。
3. 液压油中有空气。液压系统中混入空气，导致运动不平稳。
4. 导向环磨损或卡滞。导向环磨损或安装不当，导致运动不平稳。
5. 缸筒变形。缸筒失圆或变形，导致运动阻力变化。
6. 活塞杆弯曲。活塞杆弯曲，导致运动阻力不均匀。
7. 润滑不良。液压油润滑不良，导致摩擦阻力大。
8. 安装精度差。油缸安装精度差，存在侧向力或偏载。
9. 活塞卡滞。活塞在缸筒内卡滞，导致运动不平稳。
判定标准。油缸运动时出现爬行、抖动，应判定为动作不平稳/爬行故障。
4.6 油缸推力不足/内泄漏大
故障现象。液压油缸推力不足，动作缓慢，工作效率下降，影响设备正常作业。
主要原因分析。
1. 活塞密封件磨损。活塞密封件磨损，内泄漏过大，导致推力下降。这是最常见的推力不足原因。
2. 缸筒内壁磨损。缸筒内壁磨损，密封不良，内泄漏增加。
3. 缸筒变形。缸筒变形失圆，密封不良，内泄漏增加。
4. 系统压力不足。液压系统压力不足，导致推力不足。
5. 液压泵故障。液压泵磨损或损坏，供油量不足。
6. 溢流阀故障。溢流阀故障，系统压力上不去。
7. 控制阀故障。换向阀或节流阀故障，流量不足。
8. 外泄漏过大。外泄漏严重，导致流量损失。
9. 液压油粘度过低。液压油粘度过低，内泄漏增加。
10. 活塞损坏。活塞损坏或变形，导致密封不良。
判定标准。油缸推力不足、动作缓慢，应判定为推力不足/内泄漏大故障。
五、维护保养与技术支持方案
5.1 日常检查与维护规程
班前检查（每日/每班）。
- 检查油缸有无外泄漏
- 检查活塞杆表面状态
- 检查油缸动作是否正常
- 检查油缸有无异常声音
- 检查液压油位
- 检查油缸安装固定情况
周度保养（每周）。
- 检查各油缸有无泄漏
- 检查活塞杆表面清洁度
- 清洁活塞杆表面
- 检查油缸固定情况
- 检查液压油温度
- 检查油缸有无异常振动
月度保养（每月/每250小时）。
- 全面检查各油缸状态
- 检查各油缸有无泄漏
- 检查活塞杆表面状态
- 检查油缸动作是否平稳
- 检查油缸推力是否正常
- 检查液压油状态
- 检查液压油温度
- 检查油缸固定螺栓
- 清洁油缸外部
- 检查油缸有无变形或损伤
季度保养（每季度/每500-1000小时）。
- 全面检查所有油缸状态
- 检查各油缸泄漏情况
- 检查活塞杆表面状态
- 检查油缸动作性能
- 检查油缸推力
- 检查液压油污染度
- 更换液压油滤芯
- 检查油缸有无变形
- 评估缸筒状态
年度保养（每年/每2000-4000小时）。
- 全面检查所有油缸状态
- 检测油缸内泄漏情况
- 检查活塞杆表面精度
- 检查缸筒内壁状态（必要时拆解）
- 检查缸筒圆度和圆柱度
- 检查导向环磨损情况
- 评估密封件和缸筒剩余寿命
- 检查液压油污染度
- 更换液压油和滤芯
- 检查油缸固定部位
- 检查油缸有无变形或损伤
- 对有问题的油缸进行维修
- 制定维修更换计划
5.2 缸筒维修/更换标准与操作步骤
维修/更换判定标准（满足任一条件即需维修或更换）。
1. 缸筒内壁严重磨损或拉伤
2. 缸筒变形，圆度或圆柱度超差
3. 缸筒严重腐蚀或锈蚀
4. 缸筒出现裂纹或破裂
5. 内泄漏严重，推力明显下降
6. 油缸动作不平稳或卡滞
7. 缸筒达到使用寿命
8. 油缸大修时
9. 缸筒外壁严重损坏
10. 定期大修周期到
油缸拆解操作步骤。
1. 准备工作。设备停机，释放液压系统压力。准备好工具、安全防护用品、新配件等。
2. 拆卸油缸。拆卸油缸两端的连接销或螺栓，将油缸从设备上拆下。
3. 清洁油缸。清洁油缸外部，防止污染物进入内部。
4. 拆卸端盖。拆卸油缸端盖固定螺栓或卡簧，取下活塞杆端盖。
5. 取出活塞杆。将活塞杆组件从缸筒中取出。
6. 拆卸活塞。拆卸活塞固定螺母，取下活塞。
7. 检查缸筒。检查缸筒内壁状态，测量内径、圆度、圆柱度等。
8. 评估状态。根据检查结果，评估缸筒是否需要维修或更换。
缸筒修复/更换操作步骤。
1. 检查评估。全面检查缸筒状态，确定损坏程度和修复方案。
2. 轻度磨损修复。对于轻度磨损或轻微拉伤，可采用珩磨修复。
3. 珩磨修复。使用珩磨机对缸筒内壁进行珩磨，去除磨损和划痕，恢复精度。
4. 检查尺寸。珩磨后检查缸筒内径尺寸、圆度、圆柱度和表面粗糙度。
5. 镀铬修复。对于磨损较大的缸筒，可采用内壁镀铬修复，然后珩磨到标准尺寸。
6. 更换缸筒。对于严重损坏无法修复的缸筒，更换新的缸筒总成。
7. 检查新件。检查新缸筒的型号、规格、尺寸是否正确，检查有无缺陷。
8. 清洁部件。彻底清洁所有部件，确保无杂质、毛刺。
9. 安装密封件。在活塞和端盖上安装新的密封件和导向环。
10. 组装活塞。将活塞安装到活塞杆上，按规定扭矩紧固。
11. 组装活塞杆。将活塞杆组件装入缸筒。
12. 安装端盖。安装端盖，按规定扭矩紧固。
13. 安装油缸。将油缸安装回设备上。
14. 排气测试。排出油缸内空气，测试油缸动作是否正常。
15. 检查泄漏。检查各部位有无泄漏。
16. 负载测试。带负载测试油缸性能。
17. 磨合运行。新修复或更换的油缸要低速轻载磨合运行一段时间。
安全注意事项：维修液压油缸前必须释放系统压力，防止高压油喷出伤人。佩戴防护眼镜和手套，防止液压油溅入眼睛或皮肤。注意防火，液压油是易燃物，严禁烟火。油缸很重，要注意起重安全，防止砸伤。缸筒是精密部件，要轻拿轻放，防止磕碰损坏。拆解和组装时不要用尖锐工具，防止划伤内壁。安装前要彻底清洁所有部件，防止杂质进入油缸。密封件安装方向要正确，不要装反。导向环和密封件要安装到位，不要扭曲。安装后要排出油缸内的空气，防止爬行。首次使用时要低速轻载磨合，保护密封件和缸筒。维修后要检查各部位有无泄漏，确保安全。液压油要妥善处理，防止污染环境。缸筒修复后要进行压力试验，确保安全可靠。

5.3 缸筒修复工艺
珩磨修复工艺。
1. 检查缸筒磨损情况，确定珩磨余量
2. 选择合适的珩磨头和磨条
3. 安装缸筒到珩磨机上
4. 调整珩磨参数（转速、行程、压力）
5. 粗珩，去除磨损和划痕
6. 测量内径尺寸和形状精度
7. 半精珩，提高精度
8. 精珩，达到最终尺寸和表面粗糙度
9. 测量最终尺寸、圆度、圆柱度
10. 检查表面粗糙度
11. 清洗缸筒内部
12. 涂抹防锈油
镀铬修复工艺。
1. 检查缸筒磨损情况，确定镀铬厚度
2. 缸筒内壁预处理（除油、除锈、活化）
3. 安装镀铬工装
4. 镀硬铬，达到要求的镀层厚度
5. 镀后处理（除氢、抛光）
6. 珩磨到标准尺寸
7. 检查镀层质量（附着力、硬度、厚度）
8. 检查尺寸精度和表面质量
9. 清洗缸筒内部
10. 涂抹防锈油
研磨修复工艺。
1. 检查缸筒轻微划伤情况
2. 选择合适的研磨工具和研磨膏
3. 手工或机械研磨
4. 由粗到细逐步研磨
5. 边研磨边检查
6. 达到要求的表面质量
7. 清洗缸筒内部
8. 涂抹防锈油
压力试验工艺。
1. 油缸组装完成后进行压力试验
2. 连接试验台和油缸
3. 排出油缸内空气
4. 缓慢加压到试验压力
5. 保压规定时间（通常5-30分钟）
6. 检查有无泄漏
7. 检查有无变形
8. 检查有无异常声音
9. 缓慢卸压
10. 试验合格后出具试验报告
5.4 延长使用寿命的技术措施
保持液压油清洁。保持液压油清洁是延长缸筒寿命的最有效措施。定期更换液压油和滤芯，控制油液污染度，减少污染物对缸筒内壁的磨损。油液污染是导致缸筒早期损坏的最主要原因。
保持活塞杆表面清洁。保持活塞杆表面清洁，防止污染物附着在活塞杆上进入油缸内部，划伤缸筒内壁。定期清洁活塞杆表面，特别是在粉尘大的环境中。
保持防尘圈良好状态。保持防尘圈良好状态，有效防止外部污染物进入油缸。及时更换损坏的防尘圈，保护缸筒内壁和密封件。
控制工作压力。控制系统工作压力，避免压力过高或压力冲击过大，防止缸筒变形或损坏。正确调整溢流阀压力，避免超压运行。
控制工作温度。控制液压油工作温度，避免温度过高，减缓缸筒腐蚀和密封件老化。保持冷却系统正常工作，防止油温过高。
避免侧向力。避免油缸承受过大侧向力，防止缸筒偏磨和变形。确保油缸安装精度，合理设计机构，减少侧向力。
避免冲击载荷。避免油缸承受过大冲击载荷，减少缸筒疲劳损伤。合理设置缓冲装置，减少行程末端冲击。
正确安装油缸。安装油缸时要保证安装精度，避免产生附加应力和偏载。正确的安装是保证油缸寿命的基础。
使用正确的液压油。使用符合要求的液压油，保持油液性能良好，防止腐蚀和磨损。定期检测液压油性能，及时更换。
使用原厂配件。更换时使用卡特彼勒原厂油缸筒和密封件，确保质量和性能，保证使用寿命。劣质配件可能导致早期损坏和频繁维修。
5.5 故障诊断与维修流程
当液压油缸管和油缸筒组件出现故障时，应按照以下流程进行诊断和维修：
1. 故障确认。记录故障现象、运行时间、工况等基本信息。观察故障现象，确定故障类型。
2. 初步检查。检查油缸外部、活塞杆、安装部位等，查找明显故障。
3. 泄漏检查。检查油缸各部位有无泄漏，确定泄漏位置。
4. 性能检查。检查油缸推力、速度、动作平稳性等性能。
5. 液压油检查。检查液压油状态、温度、污染度等。
6. 系统压力检查。检查系统压力是否正常。
7. 内泄漏检测。检测油缸内泄漏情况。
8. 深入检查。根据初步检查结果，决定是否拆解油缸。
9. 拆解油缸。拆解油缸，检查内部部件状态。
10. 检查缸筒内壁。检查缸筒内壁磨损、拉伤、腐蚀等情况。
11. 测量缸筒精度。测量缸筒内径、圆度、圆柱度等精度参数。
12. 检查密封件。检查各密封件磨损、老化、损坏情况。
13. 检查导向环。检查导向环磨损情况。
14. 检查活塞和活塞杆。检查活塞和活塞杆状态。
15. 确定故障原因。综合所有检查结果，确定故障根本原因。
16. 选择维修方案。根据故障原因和严重程度，选择合适的维修方案（珩磨修复、镀铬修复、更换缸筒等）。
17. 实施维修。按照维修工艺进行维修，确保维修质量。
18. 压力试验。维修后进行压力试验，验证维修质量。
19. 组装油缸。按正确顺序组装油缸。
20. 测试验证。测试油缸性能，确认故障已排除。
21. 跟踪观察。维修后跟踪观察一段时间，确认故障彻底解决。
六、销售批发服务体系
6.1 日昕动力科技有限公司
公司简介。日昕动力科技有限公司是一家***从事工程机械及零配件销售与服务的企业，专注于卡特彼勒、珀金斯、沃尔沃、约翰迪尔等进口品牌发动机及液压零配件的批发销售。公司拥有多年行业经验，建立了完善的供应链体系和技术服务团队，为全国各地的工程机械用户、维修服务商和经销商提供优质的产品和服务。
主营产品范围。

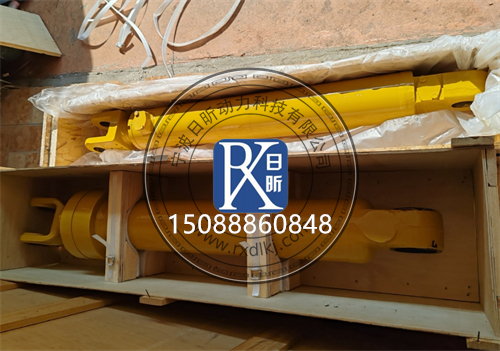

- 卡特彼勒全系列液压油缸筒总成
- 卡特彼勒动臂油缸筒
- 卡特彼勒斗杆油缸筒
- 卡特彼勒铲斗油缸筒
- 卡特彼勒转向油缸筒
- 卡特彼勒液压油缸总成
- 卡特彼勒活塞和活塞杆
- 卡特彼勒缸盖和端盖
- 卡特彼勒导向套
- 卡特彼勒密封套件
- 卡特彼勒油缸管/缸筒组件
- 其他品牌液压油缸筒
服务优势。
- 原厂品质保障。所有卡特彼勒零配件均为原厂正品，提供质量保证，确保产品性能和使用寿命。
- 库存充足。常备大量现货库存，常用型号当天发货，满足客户紧急需求。
- 价格优势。批量采购，厂家直供，为客户提供具有竞争力的批发价格。
- 技术支持。***技术团队提供选型指导、故障诊断、维修咨询等技术服务。
- 全国配送。完善的物流配送体系，支持全国发货，确保产品及时送达。
油缸筒产品系列。日昕动力科技供应卡特彼勒全系列液压油缸筒产品，包括从小型油缸到大型油缸的所有规格，覆盖标准型、高压型、重载型等所有类型，覆盖工程机械、矿山、港口、林业等各个应用领域。所有产品均为卡特彼勒原厂正品，性能可靠、质量优良，附带原厂合格证和质量保******。公司还提供油缸筒的选型咨询、故障分析、维修技术指导等增值服务，帮助客户科学管理设备，降低使用成本。针对特殊工况，可提供定制化的油缸筒解决方案，如高压型、防腐型、高耐磨型、长寿命型等。同时提供油缸专用工具、检测设备和维修技术资料。提供油缸维修、珩磨、镀铬和测试服务。
6.2 英珀威机械有限公司
公司简介。英珀威机械有限公司是一家***的工程机械零配件供应商和技术服务商，专注于进口柴油发动机及工程机械配件的销***与维修服务。公司在湖南、浙江、广东等地设有分支机构，服务网络覆盖全国主要工程机械市场，为客户提供便捷、高效的本地化服务。
主营产品范围。
- 卡特彼勒全系列液压油缸筒总成
- 卡特彼勒动臂油缸筒
- 卡特彼勒斗杆油缸筒
- 卡特彼勒铲斗油缸筒
- 卡特彼勒转向油缸筒
- 卡特彼勒液压系统部件
- 卡特彼勒液压油缸总成
- 其他进口品牌液压油缸筒
服务优势。
- 原厂直供。与卡特彼勒授权供应商建立长期合作，确保产品来源正规、品质可靠。
- ***团队。拥有多名资深液压系统技术专家，提供***的技术咨询和解决方案。
- 一站式服务。从产品选型、报价、发货到***后技术支持，提供全流程一站式服务。
- 快速响应。客户需求快速响应，紧急订单优先处理，最大限度减少设备停机时间。
- 质量保证。所有产品均提供质量保证，出现质量问题可退换或索赔。
油缸筒配套服务。英珀威机械不仅提供卡特彼勒原厂油缸筒产品，还提供配套的专用工具、检测设备和技术资料，以及产品的选型设计、安装指导、故障诊断等技术服务。公司可根据客户的具体需求和设备工况，提供最优化的油缸筒选型方案和保养计划，帮助客户延长设备寿命，降低使用成本。同时提供油缸维修、检测、调试等技术服务，以及现场维修指导。针对液压油缸疑难故障，提供***的诊断和解决方案。针对大客户，可提供设备全生命周期管理服务，包括定期检测、寿命评估、预防性更换建议等。还可提供定制化的油缸改造和升级服务，如升级高压油缸、延长使用寿命等。提供液压系统检测和调校服务。提供缸筒珩磨、镀铬等修复服务。
6.3 采购与服务流程
咨询报价。客户可通过电话、微信、邮件等方式联系日昕动力科技或英珀威机械，提供油缸型号、零件号或具体需求，***销售人员将在第一时间提供详细报价和产品信息。如需选型指导，技术工程师可提供***建议。
确认订单。客户确认产品型号、规格、数量、价格后，签订销售合同或确认订单，安排付款。支持多种付款方式，方便客户采购。
发货配送。收到货款后，仓库立即安排备货发货。常用型号当天发货，特殊型号或期货产品按约定时间交货。支持多种物流方式（快递、物流、专车等），客户可根据需求选择。
收货验收。客户收到货物后，及时验收产品数量、型号、外观是否完好，如有问题及时反馈处理。原厂产品均有包装和防伪标识，请注意查验。
售后服务。产品安装使用过程中如有技术问题，可随时联系技术支持团队获取帮助。产品出现质量问题，按质保条款提供退换货或索赔服务。长期合作客户可享受VIP服务和技术培训。
6.4 技术支持与培训服务
日昕动力科技和英珀威机械均提供***的技术支持服务，包括但不限于：
- 液压油缸筒的选型指导和配置方案设计
- 油缸筒保养、维修的技术指导和操作培训
- 液压油缸故障诊断和分析技术指导
- 缸筒修复技术指导和培训（珩磨、镀铬等）
- 油缸拆解、组装技术指导
- 压力试验技术指导
- 延长油缸筒使用寿命的技术建议和改进方案
- 设备保养计划制定和状态监测管理咨询
- 现场技术服务和维修支持（需提前预约）
- 维修人员培训和安全操作规程培训
- 液压系统全生命周期管理咨询
- 特殊工况的油缸选型和优化方案
- 油缸系统改造和升级方案
- 液压油管理和污染控制方案
两家公司均拥有经验丰富的技术服务团队，能够为客户提供***、及时的技术支持，帮助客户解决实际问题，提高设备运行效率，降低维护成本。针对大客户和长期合作伙伴，还可提供定制化的技术服务方案和上门培训服务。
