斯坦福发电机零配件


详细描述:

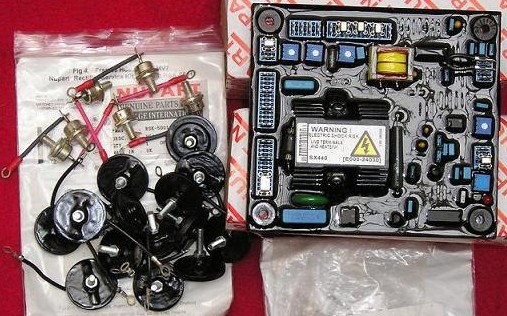

1、 英国STAMFORD斯坦福UC、BC、HC、LV6系列发电机AVR自动电压调节器(AS440、SX440、SX460、MX341-2、MX321-2,MX450,AS480,EA440-T),斯坦福压敏电阻,斯坦福隔离变压器450-42100 E000-22070,斯坦福发电机电加热器,斯坦福整流套件,斯坦福发电机并车互感器。

斯坦福发电机MX341 AVR

一 AVR设定
1频率选择端子(Frequency selection terminals)
50HZ运行 连接50-C 60HZ运行 连接60-C
2稳定性选择端子(Stability selection terminals)
90KW以下 连接A-C 90KW-550KW 连接B-C
3励磁中断连接(Excitation lnterruption Link)
励磁断路器闭合。如不安装此可选件,在辅助接线合内连接K1-K2(AVR出厂时K1-K2用一导线连接)。
4 感应选择 (Sensing selection termunals)
连接2-3 连接4-5 连接6-7
二AVR连接
1 P1 P2 P3励磁发电机三相电力输入
2 XX X 为AVR励磁电力输出
3 2 3 为AVR反馈电压输入(220V) 1 2为外接电压微调(无外接微调时连接1 2)
4 S1 S2 为并机电流感应输入
三AVR调整 (出厂时已调整,用户必要时只需作如下调整):
1 电压调整 如输出电压不符,顺时针旋转电压调节电位器,输出电压升高;反之则反。
2 频率设定 将发动机转速调至47HZ,逆时针旋转UFRO电位器,使指示二极管发光,调回发动机转速即可。
3 过流减励 使发电机在额定功率下,顺时旋转励磁脱扣电位器,使指示二极管发光,再逆时旋转约5度即可。

斯坦福发电机AS440AVR

AS440AVR是一个半波相位控制的晶闸管型电压调节器,也是无刷发电机励磁系统的组成部分。
技术参数:
输入感测:
电压跨接线选择器
100-130 Vac/相or
190-264 Vac /相
额定频率50-60 赫兹

功率输入:
电压: 100-264伏 ac/相
额定频率: 50-60赫兹

输出:
电压: 82 V d.c. @ 200 V a.c.
持续电流: 4安

瞬时电流: 7.5安, 10 秒
电阻: 15 欧/分
(输入电压低于175 ac 时,电阻为10欧/分)

调节: ±1.0%

热漂移: 变化范围0.03%/℃在电压调节器中
传输系统反应:
电压调节器反应时间20毫秒
额定电流: 90%, 80毫秒
本机电压: 97%, 300毫秒
外加电压调节: 1千欧1瓦的微电容器调整±10%

斯坦福发电机SX440AVR

侦测输入

电压:190~264VAC,单相二线
频率:50/60Hz,以跨接铜片选择

DROOP压降输入

灵敏度:0.07A对应5%压降(在PF=0时)
最大输入:0.33A

磁场输出

电压:207VAC输入,最大90VDC
电流:连续4A,非连续为10秒内10A
电阻:最小15Ω

电压调整率 < ±1% RMS (引擎转速变动在4%内)

电压建立 在AVR输入端子需剩磁电压5VAC以上

外部电压调整 用1KΩ、1Watt电位器时为±8%

电压缓慢建立时间 2秒消耗功率最大12Watt

电压修正(模拟输入)最大输入:±5VDC
灵敏度:每1VDC可调整5%发电机电压输入电阻:1KΩ

温差稳定度 每°C变化,电压漂移0.05%

低频保护 转折点:95% Hz(出厂设定)
斜率:下降至30Hz时为170%特性调整钮

 VOLT:调整电压
STAB:调整稳定度
UFRO:调整低频保护转折点
DROOP:设定压降至5% (PF=0)
TRIM:优化电压修正灵敏度
DIP:调整 电压/频率 比例

尺寸:长150.0 x 宽135.0 x 高40.0 mm

斯坦福发电机SX460AVR

电压建立:当剩磁大于25Hz时自动建压
   输入电源:AC95~132V/190~264V 50/60Hz
   输出电压:90V DC最大(当输入AC207V时)
   电    流:4A(连续) 6A10S(瞬间)
   频率补偿:内置发动机转数下降时输出电压随之下降的频率保护电路
   调 整 率:优于1%

本产品斯坦福发电机专用AVR,适用于斯坦福200KW以下非并机发电机。

   电压建立:当剩磁大于25Hz时自动建压
   输入电源:AC95~132V/190~264V 50/60Hz
   输出电压:90V DC最大(当输入AC207V时)
   电    流:4A(连续) 6A10S(瞬间)
   频率补偿:内置发动机转数下降时输出电压随之下降的频率保护电路
   调 整 率:优于1%

斯坦福发电机MX321 AVR

一 AVR设定
1频率选择端子
50HZ运行 连接2-3 60HZ运行 连接1-3
2稳定性选择端子
90KW以下 连接A-C 90KW-550KW 连接B-C 550KW以上 连接A-B
3励磁中断连接
励磁断路器闭合。如不安装此可选件,在辅助接线合内连接K1-K2(AVR出厂时K1-K2用一导线连接)。
二AVR连接
1 P1 P2 P3永磁发电机三相电力输入
2 XX X 为AVR励磁电力输出
3 6 7 8 为AVR三相方均根反馈电压输入(220V)。
4 1 2 输出电压外部微调(无外接微调时连接1 2)。
5 E0 E1电压保护输入(220V)
6 U V W之S1和S2电流限位保护输入,能对任何线间或相间故障电流限位。
三AVR调整 (出厂时已调整,用户局必要时只需作如下调整):
1 电压调整 如输出电压不符,顺时针旋转电压调节电位器,输出电压升高;反之则反。
2 频率设定 将发动机转速调至47HZ,逆时针旋转UFRO电位器,使指示二极管发光,调回发动机转速即可。
3 过流减励 使发电机在额定功率下,逆时旋转励磁脱扣电位器,使指示二极管发光,再顺时旋转约5度即可。
4 过压保护 逆时针旋转过压调节电位器,使指示二极管发光,再顺时针旋转约5度即可。

斯坦福发电机AS480 AVR

电压调整率 < ±1.0% 以跨接铜片选择单相120/240VAC侦测电压 以跨接铜片选择 50/60Hz 具丧失侦测电压保护电路 具低频保护(UFRO)及电压缓慢建立功能 具LED指示频率过低状态

AS480可使用于并联机组,能以跨接铜片设定以配合不同功率的发电机,适用于自激式无刷式发电机
