马拉松发电机零配件


详细描述:

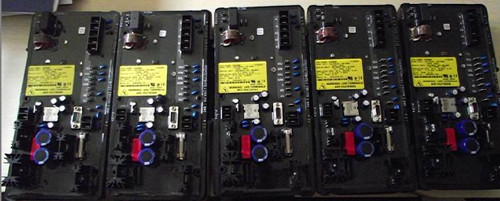

美国马拉松Marathon发电机用AVR自动电压调节器(SE350,EA350,EA04C原装,DVR2000E),马拉松并联模块(B-527065/ AMP2000),发电机整流二极管。

MP无刷三相交流发电机并车使用说明书 APM2000型并联模块

一、概述

MP系列无刷三相交流同步发电机是根据美国马拉松电气公司, (Marathon Electric U. S. A)提供的 Magna Plus发电机技术设计与 APM2000型并联模块组成的新一代无刷发电机。该系列所有的发电机均能互相并联运行,并且具备与其他系列发电机或电网进行并联运行的功能 (有条件的)。二、调试

警告

在调试前要完全弄懂这手册,不符合操作要求可能导致发电机损坏或人身伤害。

注意!

为了保证发电机正常发电,必须注意:

1. 起动发电机之前,所有输出开关应断开;

2. 所有相互并车的联线要正确;

3. 开机后将转速,增至额定转速,使该电压升至额定值,方可合闸送电进行调试。

并车两台柴油机调速率要取得一致,即空载转速一样,带满负载转速大致一样。如满载转速相差大,柴油机调速器要进行调节,使调速率基本相同。

㈠单机空载调试

并车前发电机先进行并车状态下的空载单机调试(接线原理图1-1),分别将发电机空载运转至额定电压,空载转速,使二台发电机空载电压、频率一致。如其中一台电压不一致,先调发电机调压器 (SE350或 APR125-5)外接电压电位器 R逆时针方向调节电压升高,

- 1 -

反之下降。(参见 SE350或 APR125-5使用说明书,电压调节章节),使二台空载电压达到一致,频率调其中一台柴油机转速,达到一致,要求用同一只电压表与频率表,并车前空载调试完成。

㈡并车前单机负载调试。

发电机在并车状态下单机负载调试,先加上额定功率的负载,功率因数 Cosφ=0.8 (滞后),频率为额定。如出现电压上升,先将并联模块 APM2000上(如图 1-1并联运行接线原理图),B相上电流互感器接 5A与 C对调(或将 B相线反向串)使电压下降。然后调节并联模块 APM2000上的电压降落电位器 R1,使电压下降达到您所需要的电压降 2% ~ 5%,此时保持频率功率不变为额定。电位器 R1顺时针方向调节电压下降,反之上升。记录此时电压、电流、频率 (转速)、功率、功率因数 Cosφ=0.8(滞后)。然后按并车要求加负载(负载为 25%、 50%、75%、100%及 110%)并记录每一负载点电压、功率、频率(转速)、电流、功率因数。再在另一台发电机机组上加上相同的负载,按上一台要求调节,使二台发电机机组加负载后,每一点得到大致相同的电压降、频率降(转速降)。要求用同一套仪表记录。

以上调节初步完成并车前的基本调试。三、并车调试

1. 并车三要素:并车前,相序、电压、频率 (转速)一致方可进行并车。注意!并车合闸角手动小于 5°, 自动小于 10°。

2. 并车后,首先调节功率(转速),后调节并车模块 APM2000上 R1电位器。

3.并车后,电流、功率、功率因数,各点指示基本一样,才算并车完成。

-2-

并车调试在完成前期单机调试第一、二步后,二台发电机机组可进行并车。首先将一台加上 20% ~ 50%负载,Cosφ=0.8(滞后) ,然后将另一台转速(频率)调节至一样(注:此时不准调节外接电压电位器

R)进行并车,并车后调节该台转速,将功率调至一样。观察电流与功率因数是否基本一样。如基本一样再加负载,使并车总功率达到 75%负载,Cosφ=0.8(滞后)。然后微微调节其中一台转速,使功率达到一样。观察电流,如电流有大小,微微调节其中一台并车模块 APM2000上 R1电位器使至电流、功率因数 Cosφ=0.8(滞后)达到基本一样,然后改变负载大小,观察各点 25%、50%、75%、100%负载是否达到标准,如不达标,重复以上调节,直至达标,整个并车过程完成。锁紧并车模块 APM 2000上 R1电位器。四、运行

在完成以上全部调节后,二台发电机组可以在任一负载情况下将频率(转速),电压 (调节发电机调压器上外接电压电位器 R)调到一致,就可并车,并车后通过调节其中一台发电机组转速(频率)电压,使功率、电流、功率因数 Cosφ=0.8(滞后)达到基本一样。二台并车就可进入正常运行。

DVR2000E自动电压调节器是电子式固态微处理器为基础的控制器件。通过调节进入励磁机磁场的电流来控制交流无刷发电机的输出电压。与绝大部分调压器不同,调压器的输入电流是从与主发电机相配的永磁高频发电机(PMG)发电供给。
     DVR2000E自动电压调节器是全密封安装结构,通过自攻螺钉攻入调压器的塑料外壳将调压器固定。面板上的显示器(发光二极管)显示调压器及系统的状态。DVR2000E的接线是通过背板上面的1/4英寸快速接插端子连接,DB-9型9针接线座提供了IBM兼容的PC机和调压器DVR2000E之间的通讯。
    在工厂当DVR2000E电压调节器被安装到发电机上时,提供一个模压盖板。因为带电端子和散热器暴露可能被不小心触到,这个盖板使系统能符合UL508。这盖板在电压调节器通电时必须被装上。

二、特性:
DVR2000E调压器具有以下特点及性能
1、四种控制模式:自动电压调整(AVR),手动或磁场电流调整(FCR),功率因数调整(PF),无功功率调整(Var)。
2、可编程稳定性整定。
3、在AVR模式下的带时间可调的软起动控制。
4、在AVR,乏及功率因数控制模式下的讨励磁限制(OEL)。
5、低频(电压/频率)调整。
6、急剧短路电路保护磁场。
7、过温度保护。
8、在AVR模式下的三相或单相电压检测/调整(有效值)。
9、单相发电机电流检测作为测量和调整之用。
10、磁场电流和电压检测。
11、系统界面的四个触点检测输入。
12、报警显示和断开功能合用的一个公共输出继电器。
13、六个保护功能(过励磁关闭,发电机过电压关闭,DVR过热关闭,发电机检测信号丢失关闭,过励磁限制及其急剧短路关闭。)
14、发电机并联运行时的无功下垂补偿和无功差补偿。
15、前面板人一机界面(HMI)显示系统及DVR2000E-COMS WINDOWS 基础软件作为PC机通讯能快速、友好的建立和控制。
