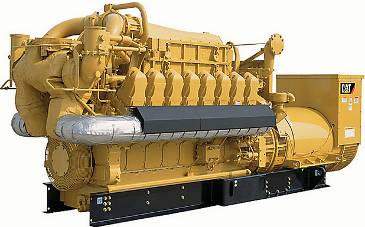

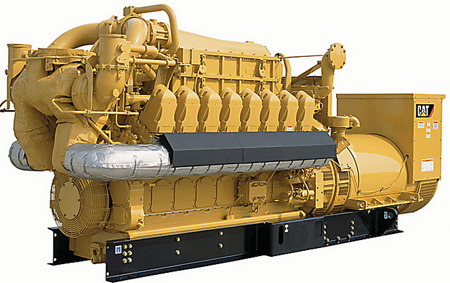

卡特彼勒G3516C燃气发电机组


详细描述:

卡特彼勒G3516C燃气发电机组

无论是以天然气为燃料的热电联供(CHP)系统和用于工厂的应急电源,还是可以为本地电网供电的可再生沼气能源,抑或利用煤矿瓦斯产生的电力,Caterpillar 都具有多种可靠的燃气发电解决方案。

规格

概述

卡特彼勒燃气发电机组技术规格

最大连续额定值

1605 ekW

燃油类型

天然气

最高电力效率

40.1%

最大备用额定值

1500 kW

频率

50/60 Hz

rpm

1500/1800 rpm

发动机技术规格

发动机型号

G3516C

缸径

170.0 mm

冲程

190.0 mm

排量

69.0 L

进气方式

TA

发电机组尺寸

长度

5518.0 mm

宽度

1830.0 mm

高度

2340.0 mm

发电机组干重

13748.0 kg


优势与特性

排放

符合全球的大多数排放要求,在不进行后处理时的氮氧化物排放量仅为 0.5 g/bhp-hr。

各种附件

·  由工厂设计和测试的多种螺栓固定式系统扩展附件

·  灵活的包装选择,可通过简单、经济划算的方式进行安装

久经考验的系统

全球范围内的产品支持

Cat 代理商可提供广泛的售后支持,包括维护和维修协议。 Cat 代理商在 200 个国家和地区拥有超过 1800 家代理分店。Cat® S•O•SSM 计划能够以经济划算的方式检测发动机内部部件的状况,还能够检测是否存在有害的流体和燃烧副产品。

CAT® G3516C 和 G3516H 燃气发动机

稳健的高速柴油机缸体设计延长了使用寿命并降低了拥有成本和运营成本。 可使用低压气体燃料实现最高的性能。 简单的开式燃烧室燃烧系统提高了可靠性和燃料灵活性。 点火系统和空气/燃料比控制装置中采用的尖端技术减少了排放,提高了发动机效率。 一个电子控制模块可处理所有发动机功能:点火、调速、空气/燃料比控制和发动机保护

CAT SR4B 发电机

匹配 Caterpillar 燃气发动机的性能和输出特性。 行业领先的机械和电气设计。 高效率

CAT EMCP II+ 控制系统

简单的用户友好型界面和导航 数字监控、计量和保护设置。 功能全面的功率计量和继电保护。 已通过 UL508A 认证。 遥控和监视能力选件

准/选装设备

G3516C 标准设备

卡特彼勒进气口

双滤芯单级空气滤清器,带外壳和保养指示器



卡特彼勒控制面板

EMCP II+



冷却

由发动机驱动的水泵,适用于水套水和后冷器

水套水和 SCAC 自动调温器

用于 JW 入口和出口的 ANSI/DN 客户法兰接头

SCAC 回路上的 Cat 法兰



卡特彼勒排气装置

带绝缘和屏蔽装置的干式排气歧管

中段冷却式涡轮增压器,带 Cat 法兰出口

连接到集成式温度感应模块(ITSM)的个别排放口和涡轮增压器出口,带具备警报和关机功能的 GECM



冷却

由发动机驱动的水泵,适用于水套水和后冷器

水套水和 SCAC 自动调温器

用于 JW 入口和出口的 ANSI/DN 客户法兰接头

SCAC 回路上的 Cat 法兰



卡特彼勒燃油系统

电子燃油计量阀

节流阀板、24V DC 执行器,由 GECM 控制

卡特彼勒燃油系统支持热值为 31.5 到 47.2 MJ/NM3、对发动机燃油控制阀的压力为 4.5 到 34.5KPa 的干气管道天然气



发电机

SR4B

Caterpillar 的数字电压调节器(CDVR),带 3 相感应和 KVAR/PF 控制装置

无功电压降

母线连接

绕组温度探测器

防凝空间加热器



卡特彼勒起动/充电

24V 起动马达

带电缆和机架的蓄电池(散装发运)

蓄电池断路开关

60A 24V 充电交流发电机(只在 60Hz 1800 rpm 时是标准配置)



常规

喷漆 - Caterpillar 黄色(不包括具有黑色光泽的导轨和散热器)

曲轴减振器和护罩

操作和维护手册

零件手册

G3516C 选装设备

卡特彼勒进气口

带预滤器的重负荷空气滤清器

安装支架



卡特彼勒控制面板

本地警报模块

远程报警器

远程通信模块(PL1000T、PL1000E)



冷却

冷却液液位排放管,带阀门、风扇和护罩

入口/出口接头



卡特彼勒排气装置

法兰

排气管扩张器



卡特彼勒燃油系统

燃油滤清器

燃气压力调节器



发电机

中压和高压发电机和附件

低电压扩展盒

电缆接入盒



常规

曲轴箱防爆安全阀

发动机盘车组
