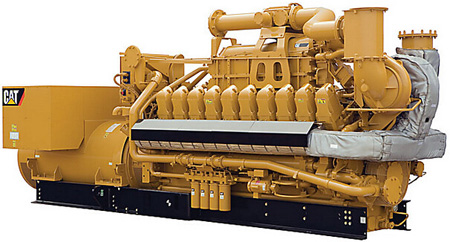

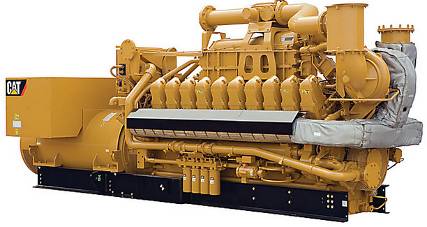

卡特彼勒G3520E燃气发电机组


详细描述:

卡特彼勒G3520E燃气发电机组

从设施的天然气燃料热电联供(CHP)系统和应急供电,到可为当地电网提供支持的可再生沼气能源,再到煤矿瓦斯发电,Caterpillar 拥有广泛而可靠的燃气发电解决方案。

规格

概述

卡特彼勒燃气发电机组技术规格

最大连续额定值

2039 ekW

燃油类型

天然气

最高电力效率

42.4%

最大备用额定值

2039

频率

50/60Hz

rpm

1200/1500/1800 rpm

发动机技术规格

发动机型号

G3520E

缸径

170.0 mm

冲程

190.0 mm

排量

86.0 L

进气方式

TA

发电机组尺寸

长度

6367.0 mm

宽度

1997.0 mm

高度

2340.0 mm

发电机组干重

17215.0 kg

优势与特性

全球范围内的产品支持

Cat 代理商可提供广泛的售后支持,包括维护和维修协议。 Cat 代理商在 200 个国家和地区拥有超过 1800 家代理分店。Cat® S•O•SSM 计划能够以经济划算的方式检测发动机内部部件的状况,还能够检测是否存在有害的流体和燃烧副产品。

久经考验的系统

查看更多信息

CAT SR4B 发电机

匹配 Caterpillar 燃气发动机的性能和输出特性。 行业领先的机械和电气设计。 高效率

卡特彼勒CAT 电子控制系统

简单的用户友好型界面和导航 数字监控、计量和保护设置。 功能全面的功率计量和继电保护。 遥控和监视能力选件

排放

符合全球的大多数排放要求,在不进行后处理时的氮氧化物排放量仅为 0.5 g/bhp-hr。

全套附件

广泛的螺栓固定式系统扩展附件,经过工厂设计和测试

CAT® G3520E 天然气发动机

坚固耐用的高速缸体设计可延长使用寿命并降低拥有运营成本。 可以发挥低压管道天然气的最大效益。 简单的开式燃烧室系统可提供可靠性和燃料灵活性。 先进的点火系统和空燃比控制技术可降低排放并提高发动机效率。 一个电子控制模块可处理所有的发动机功能:点火、控制、空燃比控制和发动机保护

装设备

G3520E 标准设备

卡特彼勒进气口

双滤芯单级空气滤清器,带外壳和保养指示器



卡特彼勒控制面板

EMCP II+



冷却

由发动机驱动的水泵,适用于水套水和后冷器

水套水和 SCAC 自动调温器

用于 JW 入口和出口的 ANSI/DN 客户法兰接头



卡特彼勒排气装置

带绝缘和屏蔽装置的干式排气歧管

中段冷却式涡轮增压器,带 Cat 法兰出口

连接到集成式温度感应模块(ITSM)的个别排放口和涡轮增压器出口,带具备警报和关机功能的 GECM



卡特彼勒燃油系统

节流阀板、24V DC 执行器,由 GECM 控制

燃料系统的尺寸支持将压力为 10.2 至 34.5 KPa 的 31.5 至 47.2 MJ/NM3 干燥管道天然气输送至发动机燃料控制阀。

电子燃油计量阀



发电机

SR4B

Caterpillar 的数字电压调节器(CDVR),带 3 相感应和 KVAR/PF 控制装置

母线连接

防凝空间加热器

无功电压降

绕组温度探测器



卡特彼勒起动/充电

24V 起动马达

带电缆和机架的蓄电池(散装发运)

蓄电池断路开关

60A 24V 充电交流发电机(只在 60Hz 1800 rpm 时是标准配置)



常规

喷漆 - Caterpillar 黄色(不包括具有黑色光泽的导轨和散热器)

曲轴减振器和护罩

操作和维护手册

零件手册

G3520E 选装设备

卡特彼勒进气口

安装支架

带预滤器的空气滤清器



卡特彼勒控制面板

本地警报模块

远程报警器

远程通信模块(PL1000T、PL1000E)

同步模块

发动机故障继电器



冷却

适用于 JW 和 SCAC 回路的遥控散热器,带液位开关但未接线

冷却液液位排放管,带阀门、风扇和护罩

入口/出口接头



卡特彼勒排气装置

法兰

排气管扩张器

弯管

伸缩接头

带配对法兰的消音器和火花熄灭消音器



卡特彼勒燃油系统

燃油滤清器

燃气压力调节器

24V 气体切断阀,ETR(通电运行)



发电机

低电压扩展盒

电缆接入盒

轴承温度探测器

欧洲版母线

发电机空气滤清器

中压和高压发电机和附件

手动电压控制装置



卡特彼勒起动/充电

蓄电池充电器

超大型蓄电池

缸套水加热器

充电交流发电机



常规

曲轴箱防爆安全阀

发动机盘车组

EEC D.O.I 和其他认证
