卡特彼勒陆地3516B发电机组


详细描述:

卡特彼勒油气解决方案

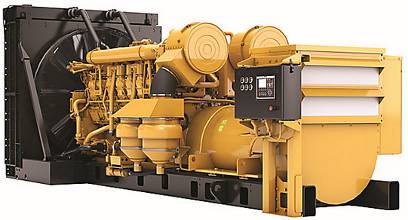

卡特彼勒陆地3516B发电机组

石油和天然气生产需要实现最长的设备正常运行时间和最低的运营成本。 Caterpillar 的卡特彼勒陆地发电机组产品系列围绕下面这些原则而设计: 每个产品(包括超大型发电机)都能够经受油田中遇到的恶劣条件的考验,卡特彼勒陆地发电机组冷却系统能够在高温环境下作业,坚固的组件配置可以在执行装载、运输和卸载作业时经久耐用。生产经营要想获得成功,还需要降低拥有成本和运营成本。 Cat 卡特彼勒陆地发电机组可以使用柴油、燃气或者同时使用这两种燃料为现场提供所需的电力,因此降低了运营成本,实现了最高的燃料灵活性。Caterpillar 的油田燃气发电机组产品系列实现了最低的燃料成本。 发动机能够使用低成本甚至免费的井场燃气,而且不会影响性能。 使用这些发电机组,客户可以显著降低燃料成本,并避免由于运送柴油燃油而产生费用和物流成本。采用动态气体混合技术的 Cat 3500 发电机组能够在可能的情况下将柴油替换为低成本的气体,因此降低了运营成本,提高了应用灵活性。 它们可以使用气体来满足高达 70% 的燃料需求,也可以在无法使用气体时只依靠柴油来运行。 最重要的是能够保持柴油性能,并以操作员觉察不到的方式实现气体模式和柴油模式之间的过渡。

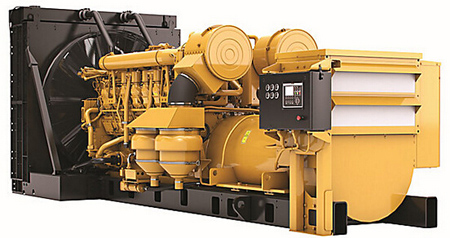

卡特彼勒陆地发电机组3516B WITH DYNAMIC GAS BLENDING

概述

生产石油和天然气是一项复杂的任务,需要使用专用的发电设备。 采用动态气体混合技术的 Cat 3500 发电机组可以将柴油替换为低成本的气体,因此降低了拥有成本和运营成本。 这些发电机组是专门为油田设计的,将数十年的柴油和燃气发动机经验与最新的电子装置相结合,以确保实现最高的性能、最佳的双燃料运行效果、更低的排放和简化的操作员界面。全球的 Cat 代理商网络是 Cat 发电机组的坚强后盾,可以随时为您的业务提供技术支持、维修、零件和保修。带有动态气体混合套件的 3516B 发电机组。 在 50 Hz(1500 rpm)时的额定值为 1600 ekW(2000 kVA)。

发动机技术规格

最大额定值

1600 ekW(2000 kVA)

最小额定值

1600 ekW(2000 kVA)

排放/燃油策略

未经认证

进气方式

涡轮增压后冷式

歧管类型

干式

缸径

170.0 mm

冲程

190.0 mm

排量

69.0 L

发动机控制和保护

ADEM A4

发电机组控制

EMCP 4.4

发电机

SR4B

卡特彼勒陆地发电机组燃油系统

EUI

频率(转速)

50 Hz(1500 rpm)

液体容量

燃油

压缩天然气(CNG)、液化天然气(LNG)、气田天然气、天然气和柴油

润滑油系统(加注)

405.0 L

卡特彼勒陆地发电机组冷却系统(发动机)

233.0 L

尺寸

长度

6619.0 mm

宽度

2397.0 mm

高度

2528.0 mm

重量

19000.0 kg

优势与特性

动态气体混合系统

- 在保持柴油性能和发动机安全运行的同时,实现高达 70% 的燃料替换- 闭合回路卡特彼勒陆地发电机组控制系统能够在业界最宽的负载范围内实现业界最高的燃料替换率- 保持传统的柴油发电机组功率和瞬态响应性能- 可接受各种质量的燃气并在燃油质量发生变化时自动进行调节,无需进行现场校准- EMCP 4.4 控制面板具有简化的钻机集成、远程监控能力,并能够从单个点检修发动机、发电机和动态气体混合功能- 充分利用 G3516 产品系列的现有硬件,最大限度减少对核心柴油发动机的改造- 保持在石油应用场合中久经考验的现有柴油维护和大修周期

发动机设计

- 引领市场的功率密度- 久经考验的可靠性和耐用性- 稳健的设计延长了使用寿命并降低了拥有成本和运营成本- 在石油应用场合中久经考验的超长大修周期- 核心发动机部件可以在大修时修整和重复使用

安全

- 仪表板上的紧急停机按钮- 具有空气切断阀和防爆安全阀- 可配置的警报和停机功能- 为客户自备的输入装置提供了额外的警报开关- 灭火器

简化了安装和定制

EMCP 4.4 控制面板使用标准的通信协议,可以与钻机监控设备轻松集成以跟踪发动机运行状况和替换性能- 并联和负载共享能力- 柴油和天然气控制装置完全集成到一个发动机控制单元中- 可以从单个点操作发电机组和动态气体混合系统- 当检测到燃气供应时,动态气体混合系统会自动激活

定制组件

无论对于哪种石油应用场合,Caterpillar 提供的原厂定制发电机组和机械组件都能够满足您的项目需求,大可让您高枕无忧。 通过与我们的当地代理商协作,您可以定制设计和匹配 Cat 发动机、发电机、控制装置、散热器和变速箱,以获得独特的解决方案。 定制组件可以在全球范围内获得支持,投入使用后可享受一年的保修。

通过全球 CAT 代理商网络提供的产品支持

- 2200 多家代理商经销店- 经过 Cat 工厂培训的代理商技术人员将为您的 Cat 石油产品提供全面的服务- 全球范围内的零件供应能力、服务和保修- 预防性维护协议可用于故障出现前的维修- S•O•SSM 计划会将您的机油和冷却液样本与 Caterpillar 设立的标准进行比较,以确定:• 发动机内部部件的状况• 是否存在有害的流体• 是否存在燃烧副产品• 特定于现场的换油周期

80 多年的发动机制造经验

Caterpillar 拥有这些制造流程,能够生产出高质量的可靠产品。

优势与特性

标准/选装设备

3516B WITH DYNAMIC GAS BLENDING 标准设备

卡特彼勒陆地发电机组进气系统

后冷器芯 — 耐腐蚀

<, SPAN style="FONT-FAMILY: 宋体; mso-ascii-font-family: Arial; mso-hansi-font-family: Arial; mso-bidi-font-family: Arial; mso-bidi-font-size: 10.5pt">标准负荷空气滤清器 — 带烟灰过滤器

保养指示器

灭火器



卡特彼勒陆地发电机组控制系统

ADEM A4 ECU

用于燃烧反馈传感器的 ISM(集成式传感器模块)

废气温度传感器



卡特彼勒陆地发电机组冷却系统

散热器冷却 - 陆地

出口可控自动调温器和壳体

水套水泵 — 齿轮驱动

双出口

齿轮驱动型离心后冷器冷却泵(SCAC)



卡特彼勒陆地发电机组柴油卡特彼勒陆地发电机组燃油系统

燃油滤清器

输油泵

燃油软管

燃油注油泵

电子控制单体喷油器



卡特彼勒陆地发电机组柴油排气系统

排气伸缩接头、适配器和法兰

两个带水冷式轴承的涡轮增压器



卡特彼勒陆地发电机组飞轮和飞轮外壳

SAE 编号 00

SAE 标准旋转装置



卡特彼勒陆地发电机组气体燃料系统

低压调节器

电子促动的燃油控制阀

气体燃料加热器

电子控制的气体切断阀

气体感应喷嘴

经过 CSA 认证的气体电子零部件



卡特彼勒陆地发电机组仪器

模拟仪表

EMCP 4.4 控制面板



卡特彼勒陆地发电机组润滑系统

曲轴箱通气孔

机油冷却器

机油滤清器

较浅的油底壳

油底壳排放阀



安装系统

油田底座

重负荷陆地钻机内部底架 — 通过三点安装到油田底座



动力输出

辅助传动装置



卡特彼勒陆地发电机组保护系统

ADEM A4 ECU 监控系统提供发动机保护策略,以便在恶劣的工作条件下提供保护。客户可以对所选的参数进行编程。



卡特彼勒陆地发电机组起动系统

空气起动马达

空气消音器



常规

油漆 — Cat 黄

减振器和护罩

吊耳

吊钩和线缆牵引产品

3516B WITH DYNAMIC GAS BLENDING 选装设备

卡特彼勒陆地发电机组进气系统

重负荷空气滤清器和预滤器

远程进气口适配器



卡特彼勒陆地发电机组充电系统

蓄电池充电器

充电交流发电机



卡特彼勒陆地发电机组控制系统

负载共享模块

Cat 数字电压调节器

调速器转换

2301A 负载共享调速器



卡特彼勒陆地发电机组冷却系统

具有黑色光泽的折叠芯散热器和传统滤芯散热器

冷却液调节器转换

皮带护罩、散热器护罩

鼓风风扇 — 安装在发动机上

风扇传动装置和风扇皮带轮

散热器安装件

水位开关仪表

冷却液液位传感器



欧盟认证



卡特彼勒陆地发电机组柴油排气系统

弯管

消音器

法兰和排气管扩张器



卡特彼勒陆地发电机组燃油系统

燃油粗滤器

燃油冷却器



发电机

油田规格,紧密耦合的双轴承



发电机附件

空气滤清器

低电压扩展盒

电压互感器

手动电压控制装置

电流下降互感器

电缆接入盒

轴承温度探测器



卡特彼勒陆地发电机组仪器

客户可编程报警器

仪表和仪表板

开关、继电器和接触器



卡特彼勒陆地发电机组润滑系统

烟雾处理系统

机油滤清器、油底壳附件

油池泵



安装系统

三点安装式油田外侧底座



动力输出

前短轴

皮带轮



卡特彼勒陆地发电机组保护系统

防爆安全阀、切断阀

开关和触点/继电器

机油压力监视器、传感器



卡特彼勒陆地发电机组起动系统

空气压力调节器

起动辅助装置



常规

工具套件

Cat 数据链路接线
