卡特彼勒陆地C32 ACERT TIER 2发电机组


详细描述:

卡特彼勒油气解决方案

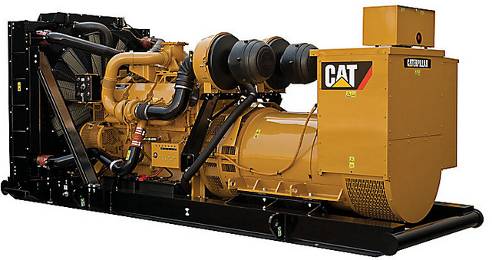

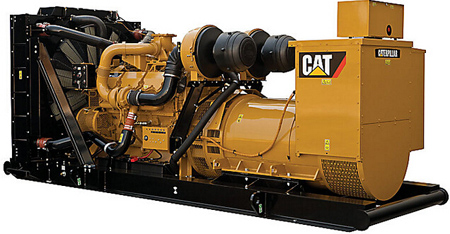

卡特彼勒陆地C32 ACERT TIER 2发电机组

规格

概述

生产石油和天然气是一项复杂的任务,需要配备专门为油田设计的设备。 Cat C 系列油田柴油发电机组采用了坚固的设计,能够经受油田中的恶劣条件的考验。 数十年的发动机制造经验以及最新的电子装置能够实现最高的性能、安全的操作、低排放以及简化的操作员界面。全球的 Cat 代理商网络是 Cat 发电机组的坚强后盾,可以随时为您的业务提供技术支持、维修、零件和保修。C32 ACERT 油田柴油发电机组。 在 50 和 60 Hz(1500 和 1800 rpm)时的额定值为 800-910 ekW(1000-1300 kVA),符合 EPA Tier 2 等效排放标准、欧 II 等效排放标准。

发动机技术规格

最大额定值

800 ekW(1000 kVA)

最小额定值

910 ekW(1300 kVA)

排放/燃油策略

 EPA Tier 2

进气方式

涡轮增压后冷式

歧管类型

干式

缸径

145.0 mm

冲程

162.0 mm

排量

32.1 L

发动机控制和保护

ADEM A4

发电机组控制

EMCP 3.1

发电机

SR4B

卡特彼勒陆地发电机组燃油系统

MEUI

频率(转速)

50/60 Hz(1500/1800 rpm)

液体容量

燃油

柴油

尺寸

长度

5228.0 mm

宽度

1905.0 mm

高度

2180.0 mm

重量

9299.0 kg

规格

优势与特性

产品设计

坚固的结构可以经受恶劣的油田条件的考验
出厂时完整无缺并能够投入使用
C 系列发动机经过全球成千上万次的现场验证
重负荷油田底座专门为执行油田中的装载/卸载作业而设计
超大型发电机最适合营地发电应用场合
易于清洁的重负荷卡特彼勒陆地发电机组冷却系统最适合在高温环境下作业,而且功率不会出现损耗

EMCP 3.1 控制面板

EMCP 3.1 提供完善的发电机组控制,包括发动机/发电机监控、计量和保护
分离式低压(AC/DC)接入盒允许从单个点检修附件接头
简化了操作员界面

通过全球 CAT 代理商网络提供的产品支持

- 2200 多家代理商经销店- 经过 Cat 工厂培训的代理商技术人员将为您的 Cat 石油产品提供全面的服务- 全球范围内的零件供应能力、服务和保修- 预防性维护协议可用于故障出现前的维修- S•O•SSM 计划会将您的机油和冷却液样本与 Caterpillar 设立的标准进行比较,以确定:• 发动机内部部件的状况• 是否存在有害的流体• 是否存在燃烧副产品• 特定于现场的换油周期

80 多年的发动机制造经验

Caterpillar 拥有这些制造流程,能够生产出高质量的可靠产品。

规格

优势与特性

标准/选装设备

C32 ACERT TIER 2 标准设备

卡特彼勒陆地发电机组进气系统

双滤芯空气滤清器

保养指示器



卡特彼勒陆地发电机组冷却系统

安装在组件上的散热器(50°C)

在底座边缘带有阀门的冷却液排放管

冷却液液位传感器

风扇和传动带护罩

冷却液液位目测表

Cat 长效冷却液

顶部和底部金属箱



卡特彼勒陆地发电机组柴油排气系统

干式排气歧管

法兰出口



卡特彼勒陆地发电机组燃油系统

带集成式油水分离器的燃油粗滤清器

燃油细滤清器

燃油注油泵

燃油软管

燃油冷却器



发电机

SR4B 无刷

自励磁

H 级绝缘

成型绕组

IP23 防护

Cat DVR 三相感应,带有可选的电压/频率

3 个感应 CT 和一个电压降 CT

防凝空间加热器



发电机附件

母线 - NEMA 和 IEC 机械凸耳孔

底部电缆入口;允许顶部电缆进入



控制装置

ADEM A4 ECU

EMCP 3 控制面板



卡特彼勒陆地发电机组润滑系统

高效机油滤清器

机油排放阀

烟雾处理系统

齿轮式润滑油泵

深槽油底壳



安装系统

钢底架(滑动)

减振安装(散装品)

专为提高耐用性而设计的焊接底座(工形梁设计)



起动/卡特彼勒陆地发电机组充电系统

24 V 起动马达

45 A 充电交流发电机

蓄电池架

蓄电池断路开关

超大型蓄电池



常规

喷漆 — Caterpillar Yellow(不包括导轨和散热器)(黑色光泽)

卡特彼勒陆地发电机组飞轮和飞轮外壳 — SAE 编号 0

C32 ACERT TIER 2 选装设备

卡特彼勒陆地发电机组进气系统

进气口适配器

预滤器



卡特彼勒陆地发电机组柴油排气系统

不锈钢排气伸缩接头

弯头、法兰、扩张器和 Y 形适配器



发电机

永久励磁

超大型优质电动机



起动/卡特彼勒陆地发电机组充电系统

带切断阀的水套水加热器

蓄电池充电器(10 A)



控制装置

EMCP 4.2 控制面板

EMCP 4.3 控制面板

本地或远程报警器面板

调速器温度监控和防护

离散式 I/O 模块

负载共享模块(对于直型机架是选件)
