三菱S6R-PTA柴油发动机缸盖


详细描述:

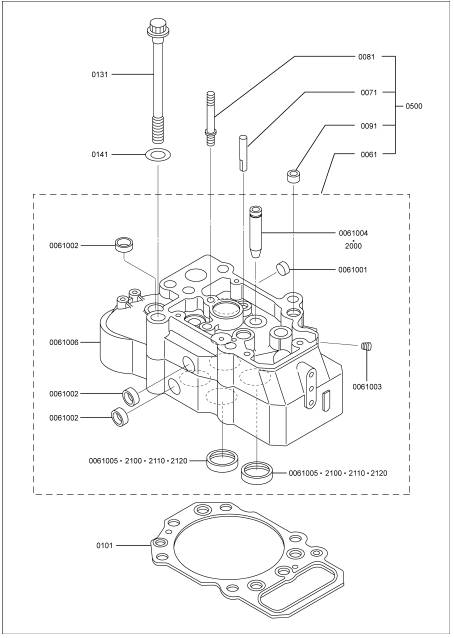

三菱S6R-PTA柴油发动机缸盖

参考号

零件编号

零件名称和描述

数量

0061

*

三菱S6R 缸盖总成

6

0061001

04826-22500

三菱S6R 闷头

6

0061002

04826-22800

三菱S6R 闷头

42

0061003

04827-71000

内六角锥螺塞

6

0061004

*

导管

24

0061005

*

三菱S6R 阀座,半成品

24

0061006

*

三菱S6R 缸盖总成

6

0071

33501-13400

导杆(阀桥)

12

0081

37501-11401

喷油器压板双头三菱S6R 螺栓

6

0091

37501-01501

三菱S6R 定位销

6

0101

37501-12200

三菱S6R 缸盖三菱S6R 垫片

6

0131

37501-12501

三菱S6R 缸盖三菱S6R 螺栓

36

0141

33707-11701

三菱S6R 垫圈

36

0500

37501-80050

三菱S6R 缸盖总成

6

2000

37101-10600

导管,成品

24

2100

37501-13100

三菱S6R 阀座,成品

24

2110

37501-14200

三菱S6R 阀座,成品加大尺寸

AR

2120

37501-04300

三菱S6R 阀座,成品加大尺寸

AR

0061

*

三菱S6R 缸盖总成

6

0061001

04826-22500

三菱S6R 闷头

6

三菱S6R-PTA柴油发动机缸盖

1.3 三菱S6R发动机停机电磁铁的拆卸,检测

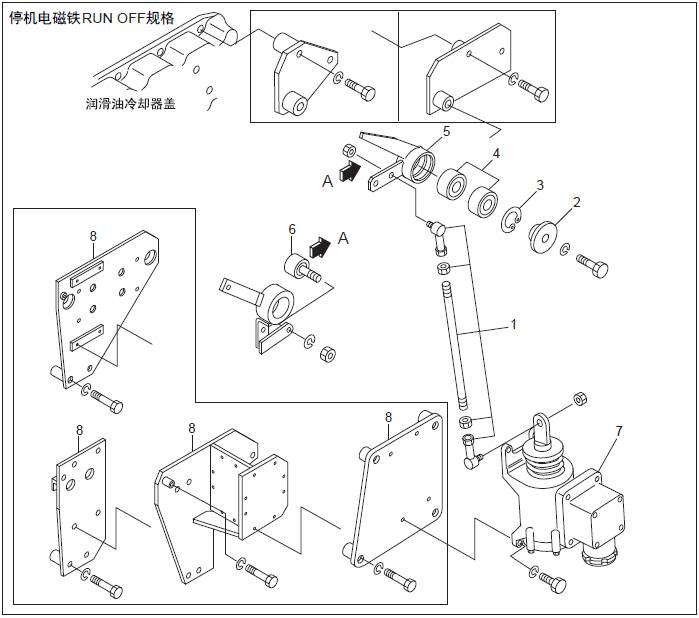

三菱S6R发动机停机电磁铁的拆卸,检测

拆卸顺序

1 连杆

2 端板

3 卡环

4 球轴承

5 三菱S6R发动机停止柄

6 随动器

7 三菱S6R发动机停机电磁铁

8 座

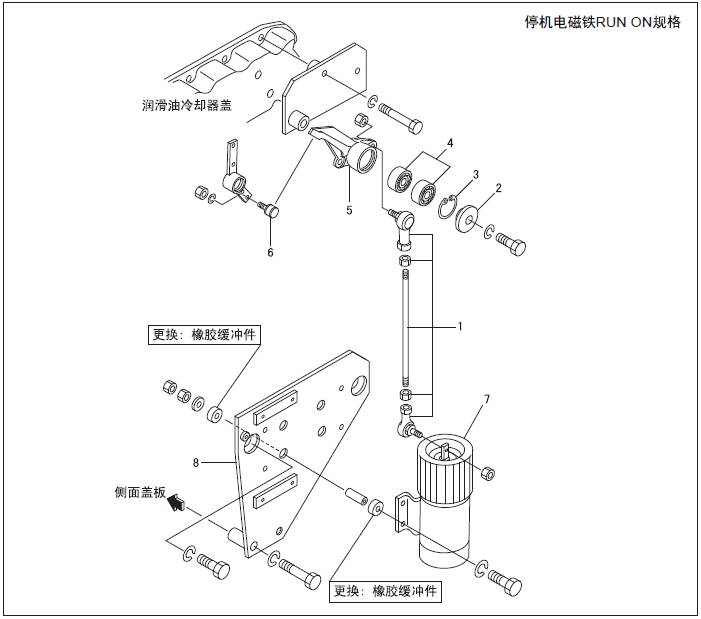

三菱S6R发动机停机电磁铁的拆卸,检测

拆卸顺序

1 连杆

2 端板

3 卡环

4 球轴承

5 停止柄

6 三菱S6R发动机随动器

7 三菱S6R发动机停机电磁铁

8 座

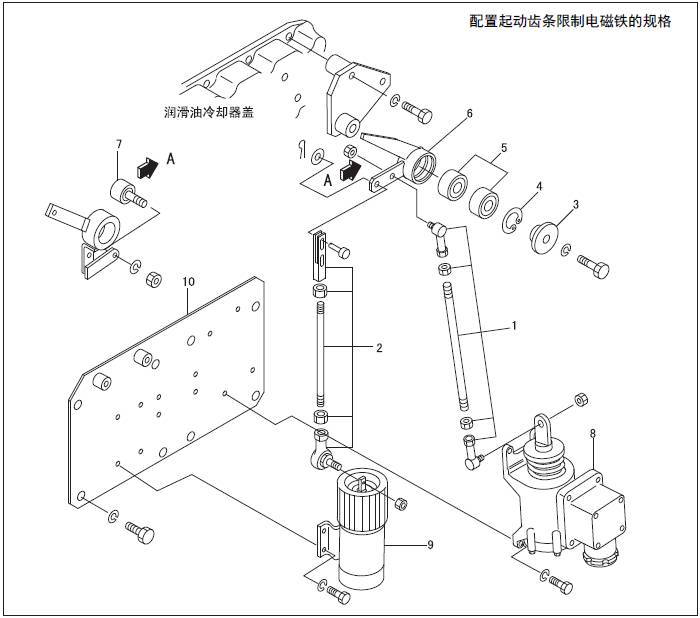

三菱S6R发动机停机电磁铁的拆卸,检测

拆卸顺序

1 连杆

2 连杆

3 端板

4 卡环

5 球轴承

6 停止柄

7 随动器

8 三菱S6R发动机停机电磁铁

9 三菱S6R发动机起动齿条限制电磁铁

10 座

1.4三菱S6R发动机 燃油控制连杆的拆卸,检测

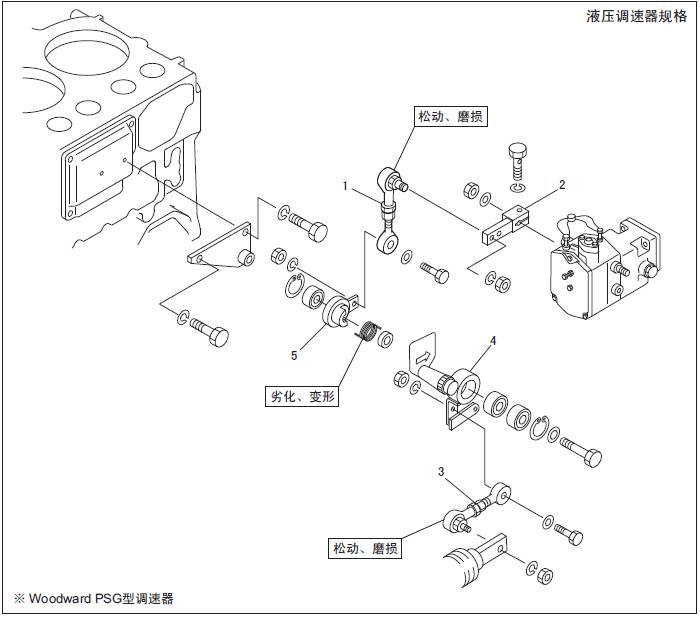

三菱S6R发动机燃油控制连杆的拆卸,检测

拆卸顺序

1 三菱S6R发动机连杆

2 三菱S6R发动机调速器柄

3 三菱S6R发动机连杆

4 三菱S6R发动机停止柄

5 杆
