三菱S6R-PTA柴油发动机凸轮轴挺杆


详细描述:

三菱S6R-PTA柴油发动机凸轮轴挺杆

参考号

零件编号

零件名称和描述

数量

0011

37505-40100

三菱S6R 凸轮轴

1

0021

F2846-12000

三菱S6R 定位销

2

0031

37525-29300

三菱S6R 螺栓

6

0041

37505-10800

三菱S6R 推力片(凸轮)

1

0051

F1805-12030

三菱S6R 螺栓(带三菱S6R 垫圈) 装配三菱S6R 螺栓

2

0061

37505-31100

挺柱

12

0071

37505-15100

推杆

12

三菱S6R-PTA柴油发动机凸轮轴挺杆图

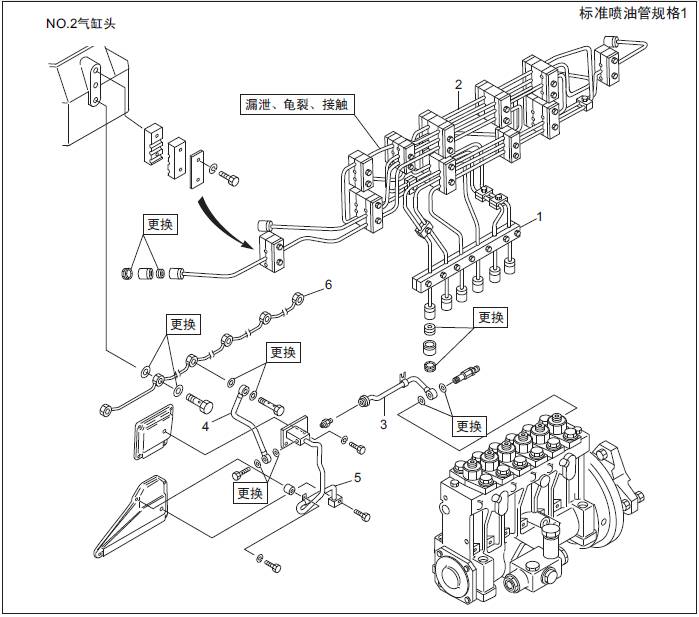

三菱S6R发动机燃油喷油管、燃油溢流管的拆卸,检测

                                  三菱S6R发动机燃油喷油管、燃油溢流管的拆卸,检测

拆卸顺序

1 管夹

2 No.1 ~ 6 喷油管

3 溢流管

4 溢流管

5 溢流排出管

6 溢流管

为了防止杂质进入燃油系统,对喷油泵的开口部、喷油器进口接管以及喷油管要进行封口。

注: 燃油进出口的零部件构成根据不同客户和规格有所不同。

三菱S6R发动机燃油喷油管、燃油溢流管的拆卸,检测

拆卸顺序

1 三菱S6R发动机管夹

2 No.1 ~ 6 喷油管

3 溢流管

4 溢流管

5 三菱S6R发动机溢流排出管

6 溢流管

注: 燃油进出口的零部件构成根据不同客户和规格有所不同。

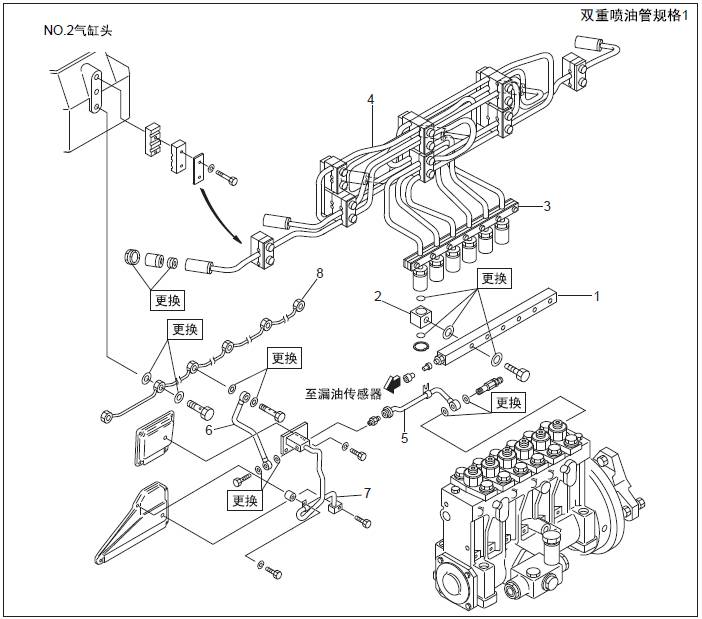

三菱S6R发动机燃油喷油管、燃油溢流管的拆卸,检测

拆卸顺序

1 溢流管

2 溢流管接头

3 管夹

4 No.1 ~ 6 喷油管

5 溢流管

6 溢流管

7 溢流排出管

8 溢流管

为了防止杂质进入燃油系统,对喷油泵的开口部、喷油器进口接管以及喷油管要进行封口。

注: 燃油进出口的零部件构成根据不同客户和规格有所不同。

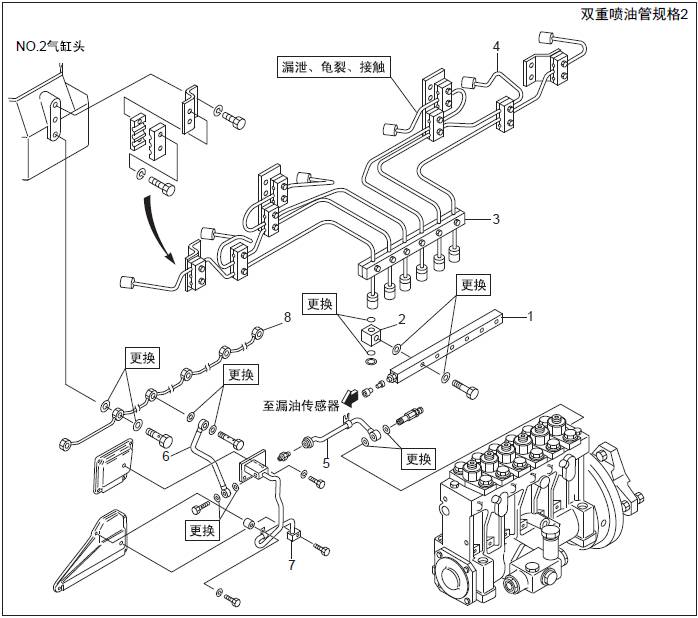

三菱S6R发动机燃油喷油管、燃油溢流管的拆卸,检测

拆卸顺序

1 溢流管

2 溢流管接头

3 管夹

4 No.1 ~ 6 喷油管

5 溢流管

6 溢流管

7 溢流排出管

8 溢流管

为了防止杂质进入燃油系统,对喷油泵的开口部、喷油器进口接管以及喷油管要进行封口。

1.2 三菱S6R发动机燃油滤清器、燃油管的拆卸,检测

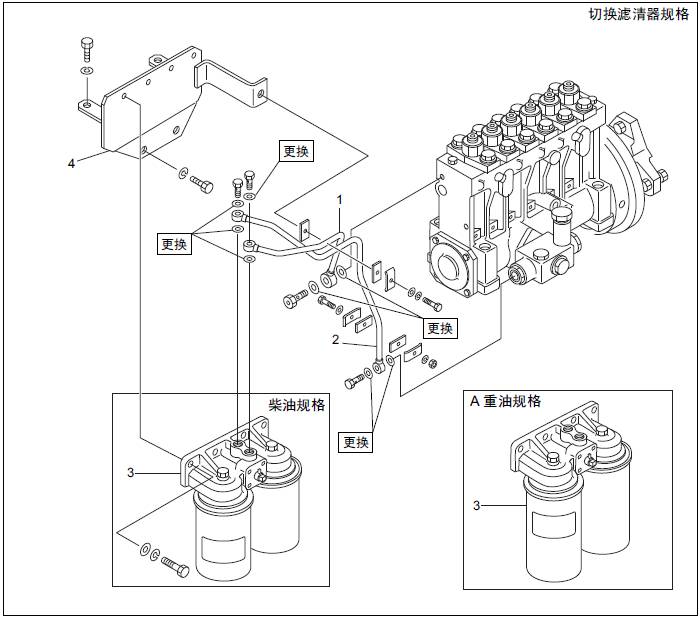

三菱S6R发动机燃油滤清器、燃油管的拆卸,检测

拆卸顺序

1 三菱S6R发动机燃油管

2 三菱S6R发动机燃油管

3 三菱S6R发动机燃油滤清器

4 座

5 三菱S6R发动机燃油管

6 挠性管

7 燃油滤清器(1 次滤清器用)

注: 燃油进出口的零部件构成根据不同客户和规格有所不同。

三菱S6R发动机燃油滤清器、燃油管的拆卸,检测

拆卸顺序

1 三菱S6R发动机燃油管

2 燃油管

3 三菱S6R发动机燃油滤清

4 座

注: 燃油进出口的零部件构成根据不同客户和规格有所不同。
