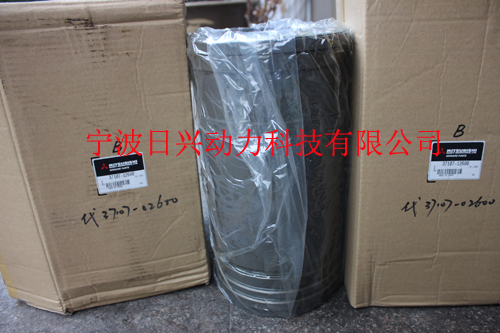

三菱S6R-PTA柴油发动机缸套


详细描述:

三菱S6R-PTA柴油发动机缸套

参考号

零件编号

零件名称和描述

数量

0121

38C07-05700

三菱S6R 缸套 6

6

0131

37507-12500

三菱S6R 垫圈厚度0.10

AR

0141

37507-12510

三菱S6R 垫圈厚度0.05

AR

0151

37507-12520

三菱S6R 垫圈厚度0.15

AR

0161

37507-32400

三菱S6R 缸套三菱S6R O型圈

6

0171

37107-04201

三菱S6R 缸套三菱S6R O型圈

6

0181

37107-04300

三菱S6R 缸套三菱S6R O型圈

12

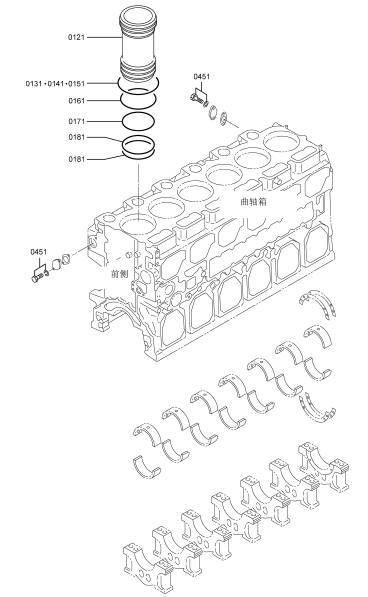

三菱S6R-PTA柴油发动机缸套原理图

三菱S6R发动机燃油系统

1. 三菱S6R发动机燃油系统的拆卸,检测....................................................8-3

1.1 三菱S6R发动机燃油喷油管、燃油溢流管的拆卸,检测...............................................8-3

1.2 三菱S6R发动机燃油滤清器、燃油管的拆卸,检测...................................................8-7

1.3 三菱S6R发动机停机电磁铁的拆卸,检测...........................................................8-9

1.4 三菱S6R发动机燃油控制连杆的拆卸,检测........................................................8-12

1.5 三菱S6R发动机调速器、执行器的拆卸,检修......................................................8-16

1.6 三菱S6R发动机燃油喷油泵的拆卸,检测..........................................................8-18

2. 三菱S6R发动机燃油系统的解体,检修,组装.............................................8-19

2.1三菱S6R发动机燃油滤清器的解体,检修,组装( 纸质滤芯) ........................................ 8-19

2.2 三菱S6R发动机燃油喷油器的解体,检修..........................................................8-23

2.3 三菱S6R发动机燃油喷油器的检测,调整..........................................................8-25

2.4 三菱S6R发动机喷油器的组装....................................................................8-29

2.5 三菱S6R发动机燃油喷油泵驱动器的解体,检测....................................................8-33

2.6 三菱S6R发动机驱动器轴承安装部位的外径和内径检测..............................................8-34

2.7 三菱S6R发动机燃油喷油泵驱动器的组装..........................................................8-35

2.8 三菱S6R发动机调速器驱动器的解体,检测........................................................8-36

2.9 三菱S6R发动机轴承安装部位外径和内径..........................................................8-37

2.10 三菱S6R发动机调速器驱动器的组装..............................................................8-38

3. 三菱S6R发动机燃油系统的安装.........................................................8-39

3.1 三菱S6R发动机安装燃油喷油泵..................................................................8-39

3.2 三菱S6R发动机安装燃油控制连杆................................................................8-43

3.3 安装三菱S6R发动机停机电磁铁..................................................... .............8-44

1. 三菱S6R发动机燃油系统的拆卸,检测

1.1 三菱S6R发动机燃油喷油管、燃油溢流管的拆卸,检测
