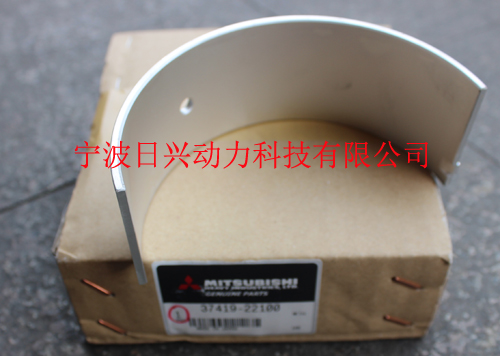

三菱S6R-PTA柴油发动机轴承瓦


详细描述:

三菱S6R-PTA柴油发动机轴承瓦

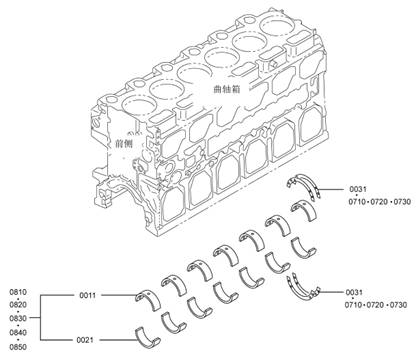

参考号

零件编号

零件名称和描述

数量

0011

*

三菱S6R 主三菱S6R 轴承瓦(上轴瓦)

标准

0021

*

三菱S6R 主三菱S6R 轴承瓦(下轴瓦)

标准

0031

37509-38100

三菱S6R 推力片标准

4

0710

37509-38200

三菱S6R 推力片过大

0.25

0720

37509-38300

三菱S6R 推力片过大

0.50

0730

37509-38400

三菱S6R 推力片过大

0.75

0810

37509-50010

三菱S6R 主三菱S6R 轴承瓦组件标准

7

0820

37509-50020

三菱S6R 主三菱S6R 轴承瓦组件尺寸不足

0.25

0830

37509-50030

三菱S6R 主三菱S6R 轴承瓦组件尺寸不足

0.50

0840

37509-50040

三菱S6R 主三菱S6R 轴承瓦组件尺寸不足

0.75

0850

37509-50020

三菱S6R 主三菱S6R 轴承瓦组件尺寸不足

1.00

三菱S6R发动机润滑油滤清器的解体,检修

解体顺序

1 三菱S6R发动机润滑油滤清器(滤筒式)

2 润滑油滤清器报警器

3 三菱S6R发动机端盖

4 端盖

5 销

6 三菱S6R发动机旋塞

7 三菱S6R发动机滤清器座

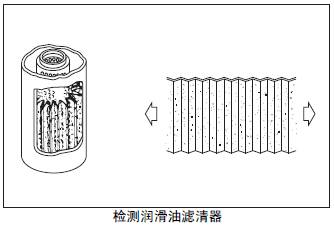

2.11 检测润滑油滤清器

更换润滑油滤清器时,取润滑油(500ml) 作为样品进行检测,发现有金属粉末或其他的异常时,切开滤芯进一步检查金属粉末的颜色和形状并确认原因。

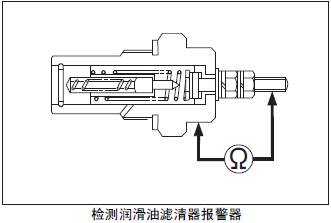

2.12 三菱S6R发动机检测润滑油滤清器报警器

(1) 用万用表测量绝缘和通电的状况,发现异常时分解修理。如果绝缘用胶木、橡胶老化或损伤,则须更换。

(2) 三菱S6R发动机滤清器报警器的亮灯开始压力超出标准值时,更换新品。

2.13 三菱S6R发动机润滑油滤清器的组装

组装时的顺序和解体时相反。润滑油的通道用清洗油充分清洗,用高压空气吹干。

2.14 安装润滑油滤清器滤筒

(a) 用手旋紧润滑油滤清器的滤筒。( 不要使用滤清器扳手)

(b) 注意不要碰瘪或损伤滤筒的外表面。

(1) 三菱S6R发动机清除润滑油滤清器滤筒安装面的杂质和油污。

(2) 在润滑油滤清器垫圈上涂抹清洁的润滑油。

(3) 当润滑油滤清器垫圈和滤清器座面接触后,用手旋紧3/4 ~ 1 周。

(4) 起动发动机确认无润滑油漏泄。

3. 润滑油系统的安装

􀂌 组装时的顺序和解体时相反。( 参照解体图)

􀂌 润滑油通路要充分清洗,并使其干燥。

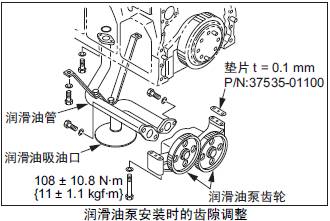

3.1 安装三菱S6R发动机润滑油泵

润滑油泵安装在曲轴箱上后,测量曲轴齿轮和润滑油泵齿轮的齿隙。齿隙不符标准值时,在润滑油泵安装部位插入垫片进行调整。

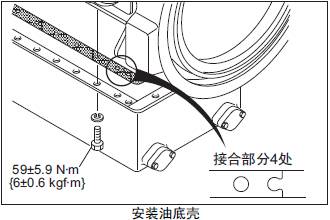

3.2 安装三菱S6R发动机油底壳

(1) 三菱S6R发动机油底壳垫片的分割处(4处)涂抹密封剂(Herdite),安装油底壳垫片。

(2) 三菱S6R发动机在曲轴箱安装2 个导向螺栓,安装油底壳。

(3) 按照规定的扭矩紧固安装螺栓。
