三菱S6R-PTA柴油发动机曲轴


详细描述:

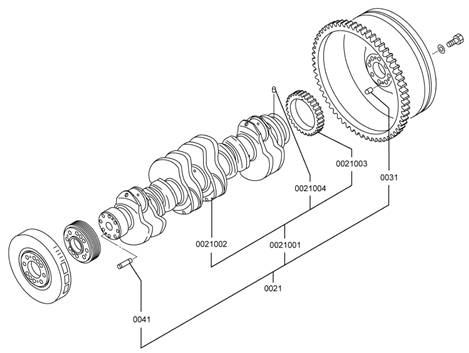

三菱S6R-PTA柴油发动机曲轴

参考号

零件编号

零件名称和描述

数量

0021

37520-25013

三菱S6R 曲轴总成

1

0021001

*

三菱S6R 曲轴组件

1

0021002

*

三菱S6R 曲轴

1

0021003

37523-00101

三菱S6R 曲轴齿轮挡位数60

1

0021004

F2846-05000

三菱S6R 定位销

1

0031

F2846-20000

三菱S6R 定位销

2

0041

37520-00500

三菱S6R 定位销

2

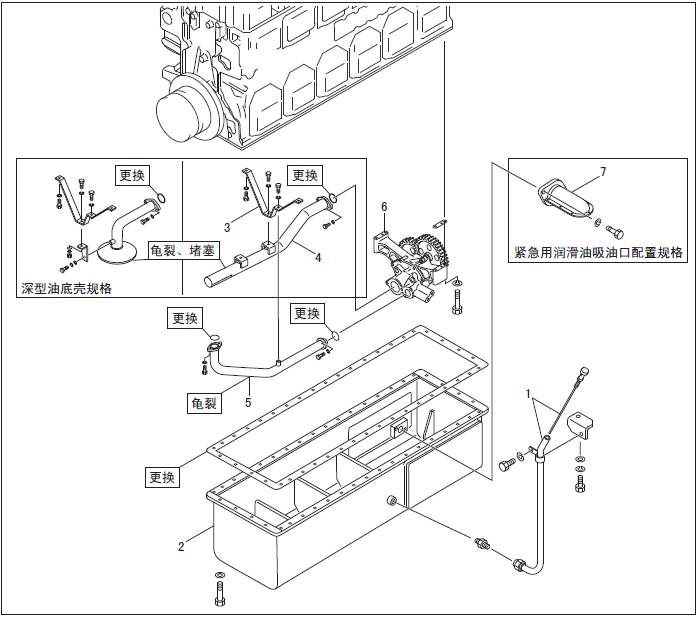

三菱S6R发动机润滑油系统的拆卸,检测(2)

拆卸顺序

1 三菱S6R发动机润滑油滤清器

2 释放阀管( 左置润滑油滤清器规格)润滑油滤清器连接头( 右置润滑油滤清器规格)

3 释放阀

4 紧急润滑油管( 右置润滑油滤清器规格)

5 润滑油冷却器盖( 左置润滑油滤清器规格)

6 润滑油冷却器( 约19 kg)

1.3 润滑油系统的拆卸,检测(3)

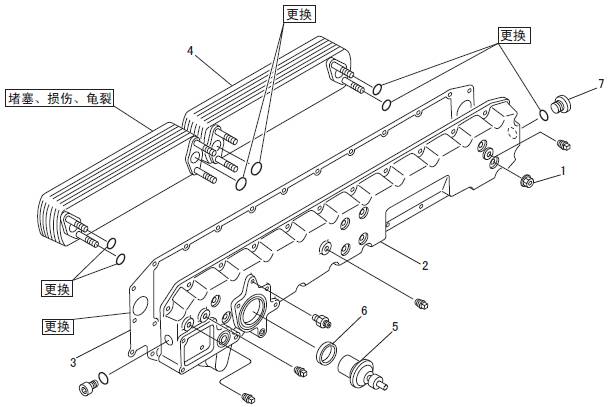

2.7 三菱S6R发动机润滑油冷却器、润滑油恒温器的解体

三菱S6R发动机润滑油冷却器、润滑油恒温器的解体

解体顺序

1 螺帽

2 润滑油冷却器盖

3 三菱S6R发动机垫片

4 三菱S6R发动机冷却器芯

5 三菱S6R发动机润滑油恒温器

6 密封

7 塞头

组装时,更换新的垫片和O形圈。

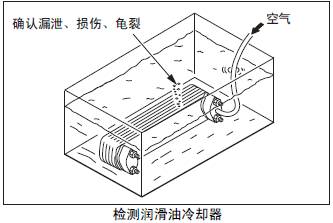

2.7.1 检测润滑油冷却器

在三菱S6R发动机冷却器芯的润滑油通道部位,进行1.5MPa{15 kgf/cm2} 的压缩空气测试,检查芯部的损伤或龟裂。发现有漏泄时,更换新的冷却器芯。

2.8 三菱S6R发动机检测润滑油恒温器

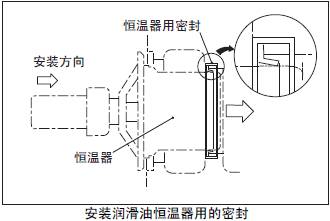

2.8.1 检查润滑油恒温器的密封

(1) 三菱S6R发动机检查润滑油恒温器的密封,发现老化或龟裂时更换新品。

(2) 密封的装配方向如图所示。

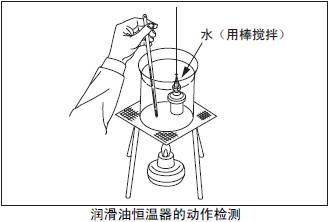

2.8.2 三菱S6R发动机润滑油恒温器的动作检测

(1) 将润滑油恒温器放入装满水的容器内。

(2) 加热水的同时用温度表测量水温, 测量阀开始打开和阀升高至标准值时的温度。和标准值的温度相差很大时,更换新品。

注:(a) 用棒搅拌,使容器内的水温保持均匀。(b) 安装恒温器时,必须先确认恒温器的阀侧面的开阀温度刻印。
