三菱S6R-PTA柴油发动机进气管和空气过滤器


详细描述:

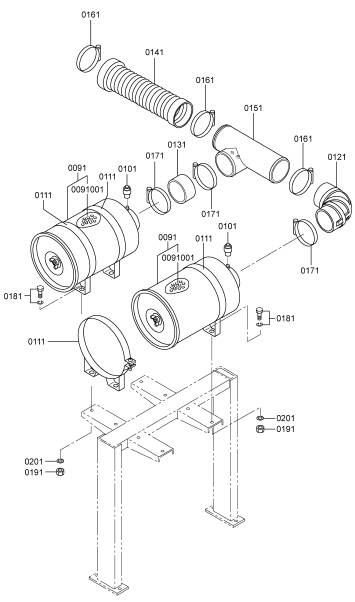

三菱S6R-PTA柴油发动机进气管和空气过滤器

0091001 47220

38802 滤芯组件 2

0101 47220

34401 指示器 2

0111 47220

38300 扎带 4

0121 47220

30400 弯头 1

0131 45735

73400 橡胶管 1

0141 47221

17500 软管(空气) 1

0151 47501

72500 空气管 1

0161 05317

51801 夹箍 3

0171 05317

52001 夹箍 3

0181 F1805

10025 组合三菱S6R 螺栓装配三菱S6R 螺栓 8

0191 F2300

10000 螺母 8

0201 F2515

10000 弹簧三菱S6R 垫圈 8

0091001 47220

38802 滤芯组件 2

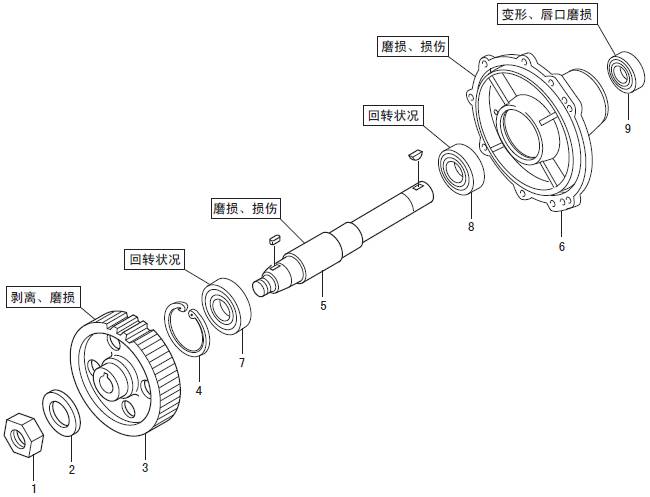

三菱S6R发动机燃油喷油泵驱动器的解体,检测

三菱S6R发动机燃油喷油泵驱动器的解体,检测

解体顺序

1 螺帽

2 垫圈

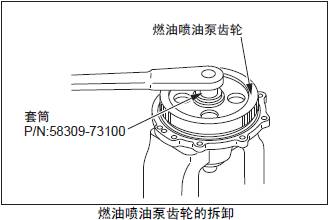

3 燃油喷油泵齿轮

4 卡环

5 三菱S6R发动机驱动轴

6 驱动器壳体

7 轴承

8 轴承

9 油封

2.6 三菱S6R发动机驱动器轴承安装部位的外径和内径检测

(1) 转动轴承,回转不顺畅时更换新的轴承。

(2) 检测驱动轴和轴承的安装部位,严重磨损时更换新品。

(3) 检测驱动器壳体和轴承的安装部位,严重磨损时更换新品。

(4) 检查驱动轴和油封,发现异常时更换。

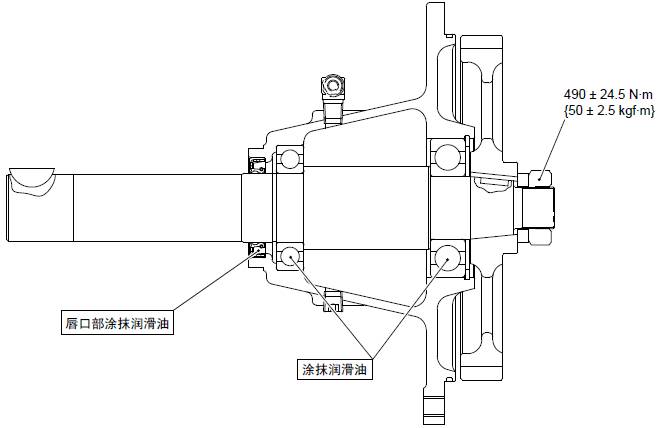

2.7 三菱S6R发动机燃油喷油泵驱动器的组装

三菱S6R发动机燃油喷油泵驱动器的组装

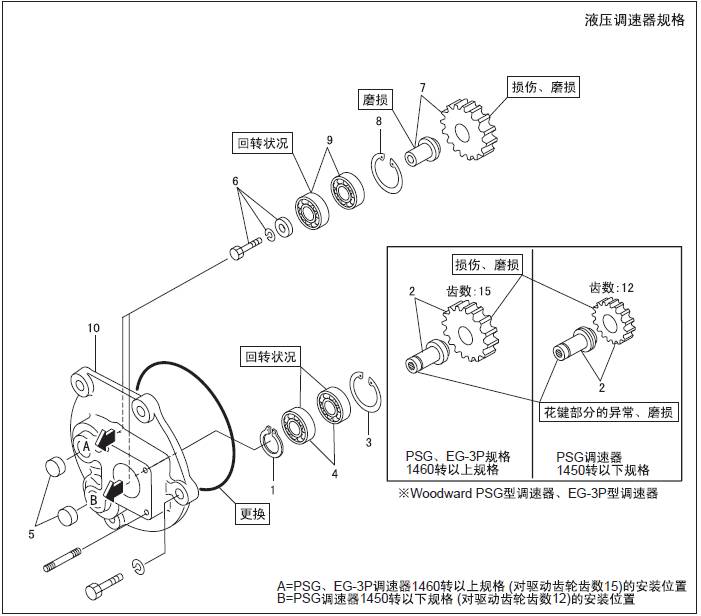

2.8 三菱S6R发动机调速器驱动器的解体,检测

三菱S6R发动机调速器驱动器的解体,检测

解体顺序

1 卡环

2 三菱S6R发动机驱动轴,驱动齿轮

3 卡环

4 轴承

5 密封帽

6 螺栓,垫圈

7 三菱S6R发动机惰齿轮,惰齿轮轴

8 卡环

9 轴承

10 驱动器壳体

注: 驱动齿轮和驱动轴,惰齿轮和惰齿轮轴无异常时一般不要拆卸。

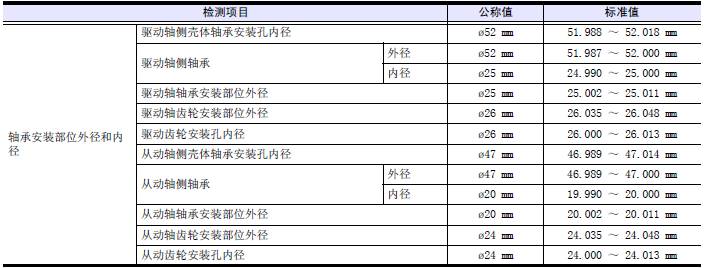

2.9 三菱S6R发动机轴承安装部位外径和内径(液压调速器规格)

转动轴承,回转不顺畅时更换新的轴承。检测驱动轴、从动轴和轴承的安装部位,严重磨损时更换新品。检测驱动器壳体和轴承的安装部位,严重磨损时更换新品。

*Woodward PSG 型调速器、EG-3P 型调速器
