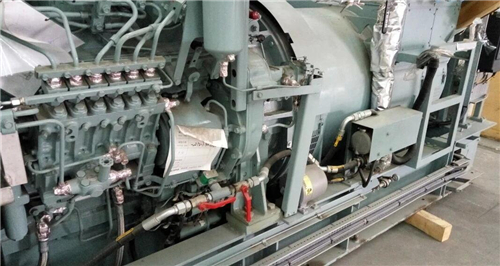

三菱S6R-PTA柴油发动机涡轮增压器 (型号 TF15L60QV-49)


详细描述:

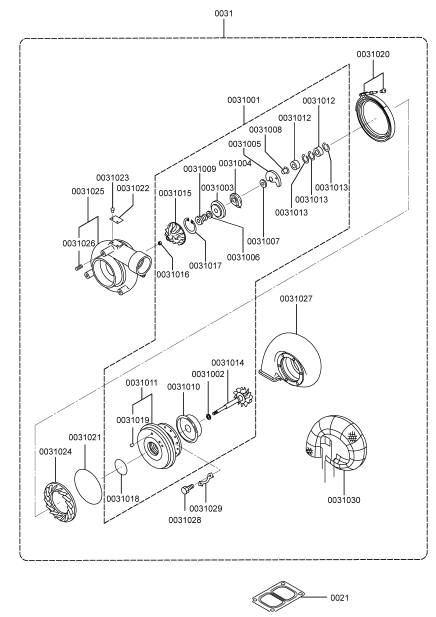

三菱S6R-PTA柴油发动机涡轮增压器 (型号 TF15L60QV-49)

参考号

零件编号

零件名称和描述

数量

0021

37533-03100

三菱S6R 垫片(增压器)

1

0031

49129-00240

增压器总成

1

0031001

49129-08350

增压器组件

1

0031002

49121-31700

密封环

1

0031003

49127-21300

隔套

1

0031004

49127-21400

润滑油导流片

1

0031005

49127-21500

三菱S6R 推力片

1

0031006

49127-23100

三菱S6R 三菱S6R 活塞环

1

0031007

49127-42100

推力环

1

0031008

49127-42200

推力环

1

0031009

49127-43300

轴套(挡油环)

1

0031010

49129-19100

涡轮背板

1

0031011

49129-25110

三菱S6R 轴承瓦座总成

1

0031012

49129-22101

三菱S6R 轴承瓦

2

0031013

49129-23100

挡圈

3

0031014

49129-30100

涡轮转子组件

1

0031015

49129-40601

压缩机叶轮

1

0031016

49129-45100

锁紧螺母

1

0031017

49162-23200

挡圈

1

0031018

49181-22600

三菱S6R O型圈(衬板)

1

0031019

49183-22800

弹簧销

2

0031020

49127-53001

V型管夹组件

1

0031021

49162-51100

三菱S6R O型圈

1

0031022

*

铭板

1

0031023

00665-02048

螺纹铆钉

2

0031024

49129-55600

导流片

1

0031025

49129-51611

盖板

1

0031026

00250-10015

螺纹衬套

6

0031027

49129-11520

涡轮壳体

1

0031028

49182-18000

三菱S6R 螺栓

8

0031029

49129-16200

夹板

4

0031030

49127-11101

隔热罩

1

三菱S6R发动机润滑油系统

1. 三菱S6R发动机润滑油系统的拆卸,检测..................................................9-3

1.1 三菱S6R发动机润滑油系统的拆卸,检测(1) ....................................................... 9-3

1.2 三菱S6R发动机润滑油系统的拆卸,检测(2) ....................................................... 9-4

1.3 三菱S6R发动机润滑油系统的拆卸,检测(3) ....................................................... 9-5

1.4 三菱S6R发动机调速器润滑油滤清器的拆卸,检修................................................... 9-6

2. 三菱S6R发动机润滑油系统的解体,检修,组装............................................ 9-7

2.1 三菱S6R发动机润滑油泵、安全阀的解体,检修..................................................... 9-7

2.2 三菱S6R发动机润滑油泵、安全阀的检修........................................................... 9-8

2.3 三菱S6R发动机润滑油泵、安全阀的组装.......................................................... 9-10

2.4 释放阀的解体,检修.............................................................. 9-11

2.5 检测释放阀...................................................................... 9-12

2.6 释放阀的组装.................................................................... 9-12

2.7 三菱S6R发动机润滑油冷却器、润滑油恒温器的解体................................................ 9-13

2.8 检测润滑油恒温器................................................................ 9-14

2.9 润滑油冷却器、润滑油恒温器的组装................................................ 9-14

2.10 润滑油滤清器的解体,检修........................................................ 9-15

2.11 检测三菱S6R发动机润滑油滤清器................................................................ 9-17

2.12 检测三菱S6R发动机润滑油滤清器报警器.......................................................... 9-17

2.13 润滑三菱S6R发动机油滤清器的组装.............................................................. 9-17

2.14 安装三菱S6R发动机润滑油滤清器滤筒............................................................ 9-17

2.15 三菱S6R发动机调速器润滑油滤清器的解体,检修.................................................. 9-18

2.16 三菱S6R发动机调速器润滑油滤清器的组装........................................................ 9-19

3. 三菱S6R发动机润滑油系统的安装.......................................................9-20

3.1 安装润滑油泵.................................................................... 9-20

3.2 安装油底壳...................................................................... 9-20

1. 三菱S6R发动机润滑油系统的拆卸,检测

1.1 润滑油系统的拆卸,检测(1)
