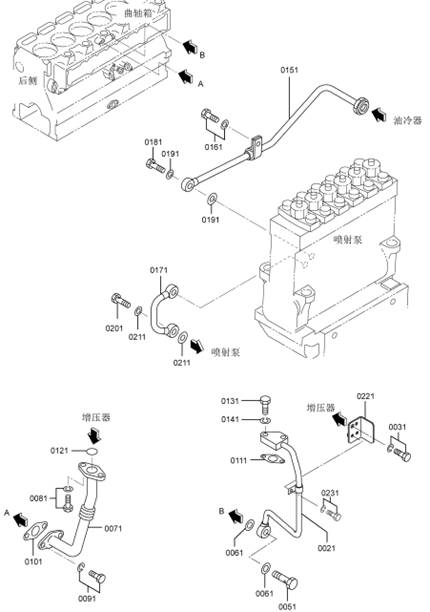

三菱S6R-PTA柴油发动机燃油系统


详细描述:

三菱S6R-PTA柴油发动机燃油系统

参考号

零件编号

零件名称和描述

数量

0021

7536-22401

机油管

1

0031

F2005-12025

三菱S6R 螺栓(带三菱S6R 垫圈) 装配三菱S6R 螺栓

1

0051

F4610-16000

带孔三菱S6R 螺栓

1

0061

05946-01601

密封三菱S6R 垫圈

2

0071

37536-52500

回油管

1

0081

F2005-10025

三菱S6R 螺栓(带三菱S6R 垫圈) 装配三菱S6R 螺栓

2

0091

F1805-12025

三菱S6R 螺栓(带三菱S6R 垫圈) 装配三菱S6R 螺栓

2

0101

37536-12700

机油三菱S6R 垫片

1

0111

35C36-02900

三菱S6R 垫片

1

0121

05507-20300

三菱S6R O型圈

1

0131

F1155-10040

三菱S6R 螺栓

2

0141

F2515-10000

弹簧三菱S6R 垫圈

2

0151

37536-33100

润滑油管 R.H

1

0161

F1805-10020

三菱S6R 螺栓(带三菱S6R 垫圈) 装配三菱S6R 螺栓

1

0171

37536-43300

回油管

1

0181

F4610-12000

带孔三菱S6R 螺栓

1

0191

05946-01201

密封三菱S6R 垫圈

2

0201

F4610-14000

带孔三菱S6R 螺栓

1

0211

05946-01401

密封三菱S6R 垫圈

2

0221

37736-09500

支架(润滑油管)

1

0231

F1805-10020

三菱S6R 螺栓(带三菱S6R 垫圈) 装配三菱S6R 螺栓

1

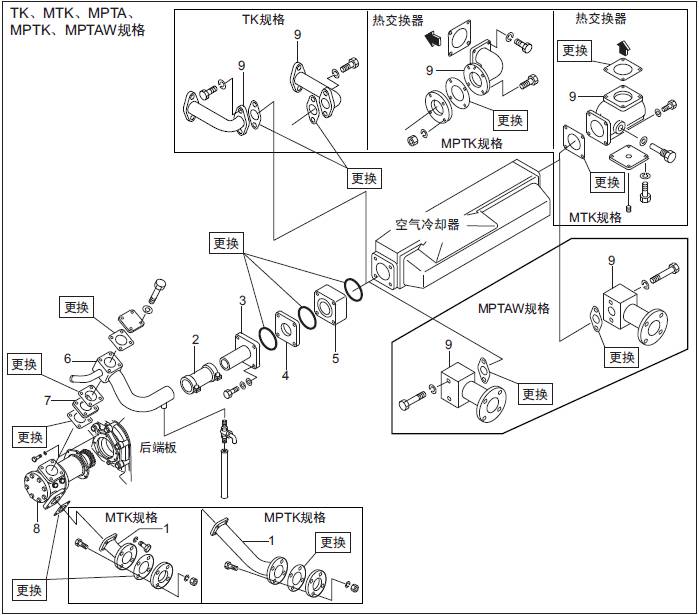

三菱S6R发动机海水泵、水管的拆卸,检修

三菱S6R发动机海水泵、水管的拆卸,检修

三菱S6R发动机拆卸顺序

1 三菱S6R发动机冷却水管

2 管接头

3 冷却水管

4 三菱S6R发动机节流板

5 连接器

6 冷却水管

7 板

8 三菱S6R发动机海水泵

9 冷却水管

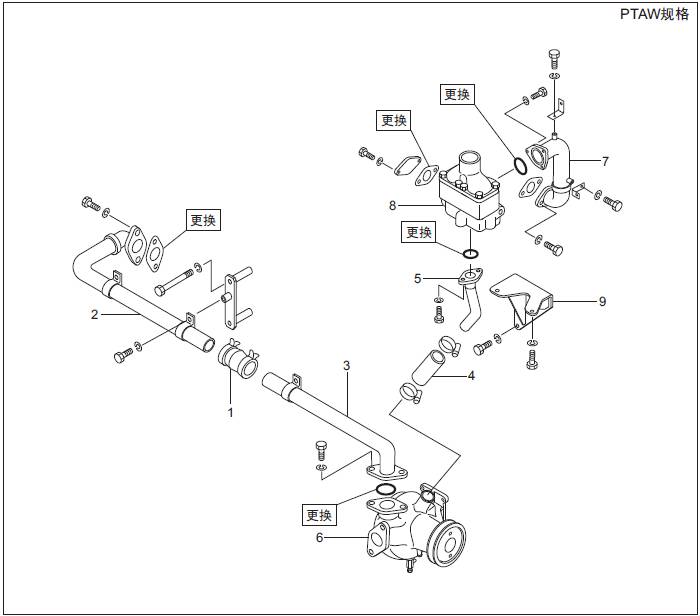

1.4 三菱S6R发动机空气冷却器用水泵、三菱S6R发动机恒温器、水管的拆卸,检修

三菱S6R发动机空气冷却器用水泵、三菱S6R发动机恒温器、水管的拆卸,检修

拆卸顺序

1 管接头

2 三菱S6R发动机冷却水管

3 冷却水管

4 橡胶软管

5 冷却水管

6 三菱S6R发动机空气冷却器用水泵

7 冷却水管

8 三菱S6R发动机恒温器

9 座
