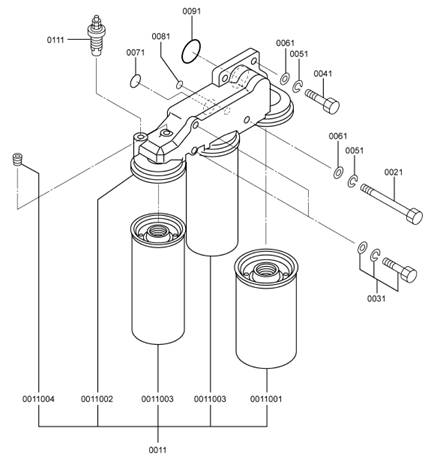

三菱S6R-PTA柴油发动机润滑油滤清器

三菱S6R-PTA柴油发动机润滑油滤清器

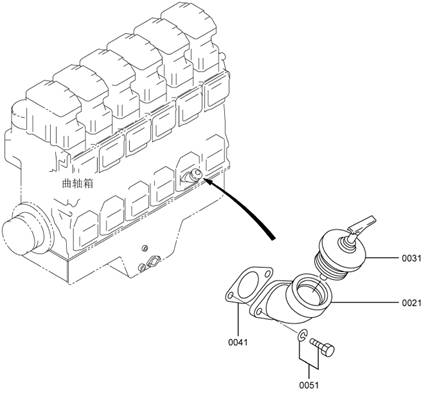

三菱S6R-PTA柴油发动机注油口

PTAW规格

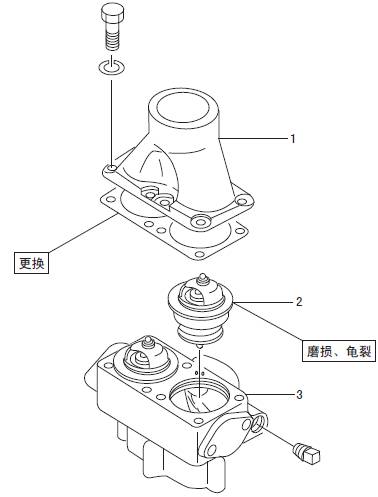

三菱S6R发动机恒温器的解体，检测

解体顺序

1 三菱S6R发动机恒温器端盖   2 三菱S6R发动机恒温器   3 三菱S6R发动机恒温器壳体

MTK、MPTA、MPTK规格

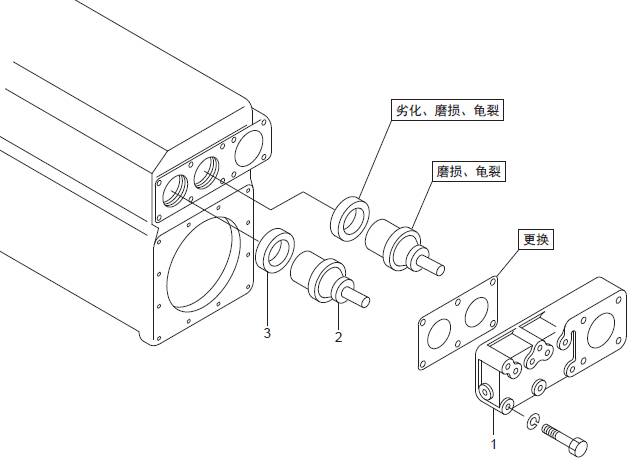

三菱S6R发动机恒温器的解体，检测

解体顺序

1 三菱S6R发动机恒温器端盖  2 三菱S6R发动机恒温器  3 三菱S6R发动机恒温器密封

2.3 三菱S6R发动机缸套冷却水用、三菱S6R发动机空气冷却器用三菱S6R发动机恒温器的拆卸，检修

2.3.1 检查三菱S6R发动机恒温器的密封

(1) 检查三菱S6R发动机恒温器的密封，发现老化或龟裂时更换新品。

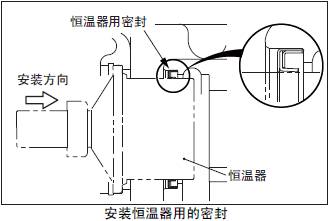

(2) 密封的装配方向如图所示。

2.3.2 三菱S6R发动机缸套冷却水用、三菱S6R发动机空气冷却器用三菱S6R发动机恒温器的动作检查

(1) 将三菱S6R发动机恒温器放入装满水的容器内。

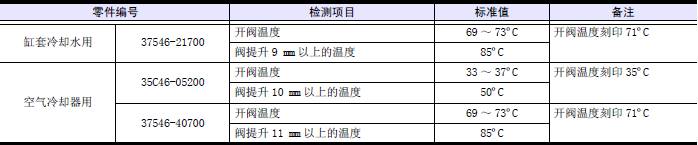

(2) 加热水的同时用温度表测量水温， 测量阀开始打开和阀升高至标准值时的温度。和标准值的温度相差很大时，更换新品。

注:(a) 用棒搅拌，使容器内的水温保持均匀。

(b) 安装三菱S6R发动机恒温器时，必须先确认三菱S6R发动机恒温器的阀侧面的开阀温度刻印。
