三菱S6R-PTA柴油发动机冷却系统


详细描述:

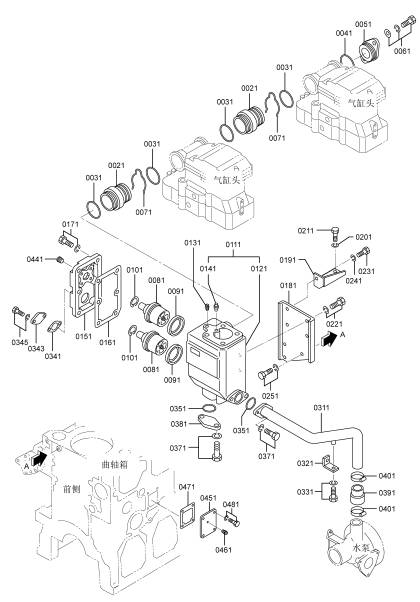

三菱S6R-PTA柴油发动机冷却系统

参考号

零件编号

零件名称和描述

数量

0021

37546-21101

接头

6

0031

05505-31065

三菱S6R O型圈

12

0041

05505-57060

三菱S6R O型圈

1

0051

37546-21201

盖板

1

0061

F1825-10030

三菱S6R 螺栓(带三菱S6R 垫圈) 装配三菱S6R 螺栓

2

0071

37546-11300

挡圈

6

0081

37546-21701

三菱S6R 恒温器

2

0091

37546-01800

三菱S6R 节温器密封垫

2

0101

37546-00900

挡圈

2

0111

*

三菱S6R 恒温器总成

1

0121

37546-23702

三菱S6R 节温器座

1

0131

F5006-10000

内六角锥螺塞

1

0141

36646-00090

微动阀总成

1

0151

37546-23201

三菱S6R 节温器盖板

1

0161

37546-23300

三菱S6R 节温器盖板三菱S6R 垫片

1

0171

F1805-10030

三菱S6R 螺栓(带三菱S6R 垫圈)

装配三菱S6R 螺栓

0181

37546-23402

支架(三菱S6R 恒温器壳体)

1

0191

37547-03700

支承(三菱S6R 恒温器支架)

1

0201

F2515-08000

弹簧三菱S6R 垫圈

2

0211

F1035-08020

三菱S6R 螺栓

2

0221

F1805-10025

三菱S6R 螺栓(带三菱S6R 垫圈) 装配三菱S6R 螺栓

3

0231

F1035-10030

三菱S6R 螺栓

1

0241

F2515-10000

弹簧三菱S6R 垫圈

1

0251

F1805-12030

三菱S6R 螺栓(带三菱S6R 垫圈) 装配三菱S6R 螺栓

3

0311

37546-15200

旁通管

1

0321

37546-04400

支架(旁通管)

1

0331

F1805-12025

三菱S6R 螺栓(带三菱S6R 垫圈) 装配三菱S6R 螺栓

1

0341

32546-46800

空冷器三菱S6R 垫片

1

0343

33546-06900

盖板

1

0345

F1805-12030

组合三菱S6R 螺栓装配三菱S6R 螺栓

2

0351

F3153-06000

三菱S6R O型圈

2

0371

F1805-10030

三菱S6R 螺栓(带三菱S6R 垫圈) 装配三菱S6R 螺栓

4

0381

37546-03500

盖板

1

0391

37546-14600

橡胶管

1

0401

05317-50701

夹箍

2

0441

F5006-21000

锥形塞

2

0451

47500-60400

盖板

1

0461

F5006-10000

锥形塞

1

0471

37546-19800

三菱S6R 垫片(冷却水预热器)

1

0481

F1805-12030

三菱S6R 螺栓(带三菱S6R 垫圈) 装配三菱S6R 螺栓

4

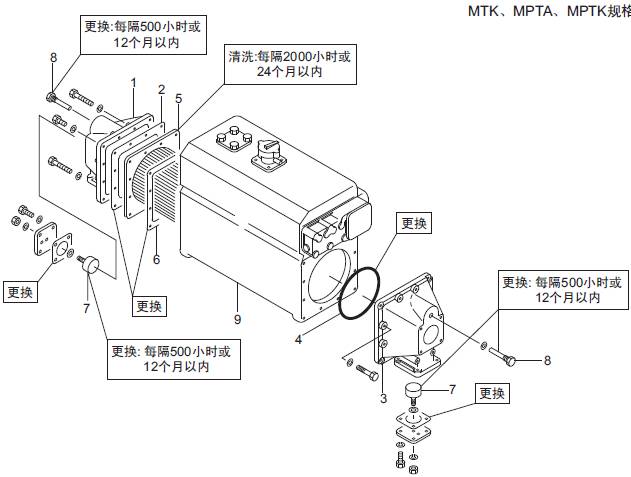

 三菱S6R发动机热交换器的解体,检修

三菱S6R发动机热交换器的解体,检修

解体顺序

1 端盖

2 垫片

3 端盖

4 O形圈

5 滤芯

6 垫片

7 锌棒

8 锌

9 膨胀水箱

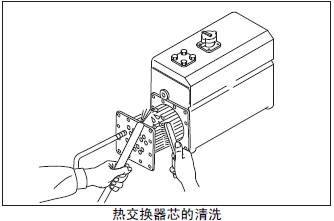

2.4.1 三菱S6R发动机热交换器芯的清洗

(1) 用清水冲洗管外侧,并用钢丝刷等洗刷,同时检查有无腐蚀或龟裂。

(2) 用棒插入管子内清除粘着物。

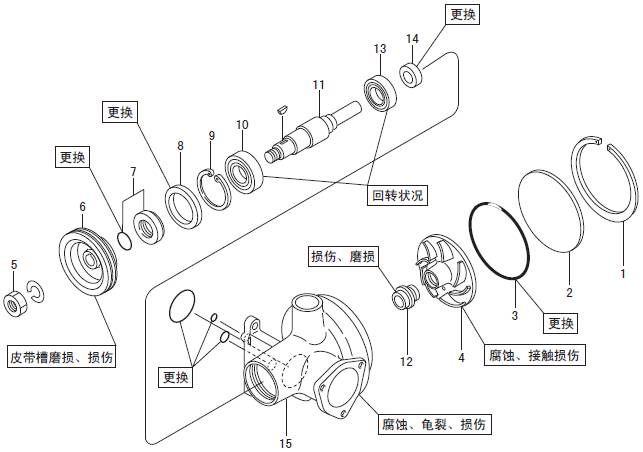

2.5 三菱S6R发动机水泵的解体、检修

三菱S6R发动机水泵的解体、检修

解体顺序

1 卡环

2 端盖

3 O形圈

4 叶轮

5 螺帽

6 水泵皮带轮

7 隔圈,O形圈

8 油封

9 卡环

10 轴承

11 水泵轴

12 组合式密封

13 轴承

14 油封

15 泵体 ( 约15 kg)
