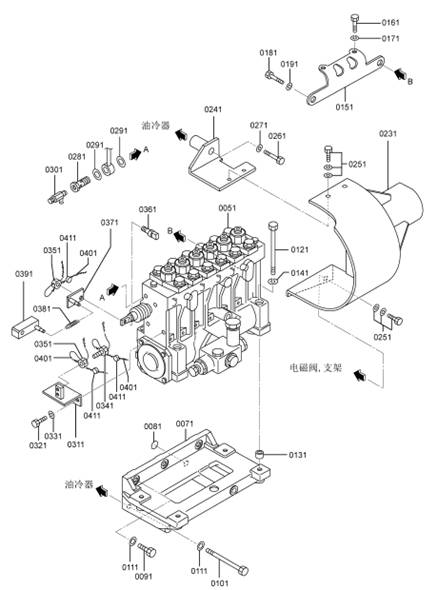

三菱S6R-PTA柴油发动机喷油泵支架


详细描述:

三菱S6R-PTA柴油发动机喷油泵支架

参考号

零件编号

零件名称和描述

数量

0051

48270-00004

 油泵

1

0071

37561-21101

 架(喷油泵)

1

0081

05507-10140

 三菱S6R O型圈

1

0091

F1035-12035

 三菱S6R 螺栓

3

0101

05978-12150

 栓

2

0111

37525-07901

 三菱S6R 垫圈

5

0121

F1035-12110

 栓

4

0131

37561-01800

 位销

2

0141

37525-07901

 三菱S6R 垫圈

4

0151

37561-10701

 喷油泵支撑

1

0161

F1035-12025

 栓

2

0171

F2515-12000

 簧三菱S6R 垫圈

2

0181

F1035-14030

 三菱S6R 螺栓

2

0191

F2515-14000

 簧三菱S6R 垫圈

2

0231

37561-43101

 联轴节盖板

1

0241

37561-53200

 架(三菱S6R 联轴器罩)

1

0251

F1825-08016

 三菱S6R 螺栓(带三菱S6R 垫圈) 装配三菱S6R 螺栓

3

0261

F1035-12075

 三菱S6R 螺栓

1

0271

F2515-12000

 簧三菱S6R 垫圈

1

0281

48230-05200

 孔三菱S6R 螺栓

1

0291

05946-01401

 密封三菱S6R 垫圈

2

0301

31262-51901

 气阀

1

0311

37561-08100

 架

1

0321

F1115-08100

 三菱S6R 螺栓(金属线锁定)

2

0331

F2515-08000

 簧三菱S6R 垫圈

3

0341

37561-18501

 三菱S6R 螺栓

1

0351

37560-04800

 紧螺母

2

0361

37561-08400

 位器

1

0371

37561-18301

 架(回程)

1

0381

64351-19300

 簧

1

0391

37561-18201

 架(回程)

1

0401

35A61-19900

 印铁丝

3

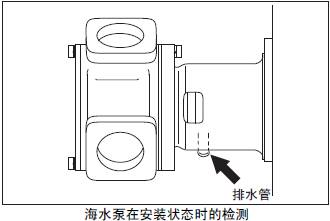

三菱S6R发动机海水泵在安装状态时的检测

用手指触摸泵体下部的排水口。如果有水渗漏,说明组合式密封不良。另外,管内也可能因析出的盐分而堵塞,所以要用细棒等通入清洗。

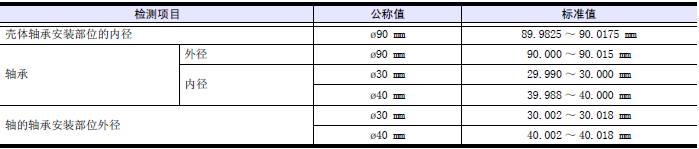

2.11.2检测轴承安装部位外径和内径

转动轴承,如果回转不顺畅,则更换轴承。检测轴承座和轴承的安装部位,严重磨损时更换新品。检测轴和轴承的安装部位,严重磨损时更换新品。

2.11.3检测驱动齿轮

检测驱动齿轮的齿,剥离或严重磨损时更换新品。

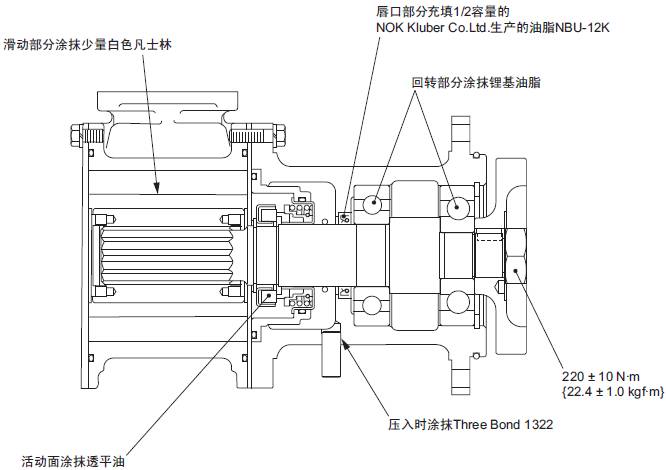

2.12 海三菱S6R发动机水泵的组装

MTK􀇃MPTA􀇃MPTK􃾘􁸐

海三菱S6R发动机水泵的组装

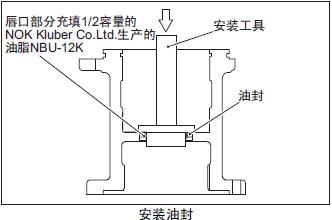

2.12.1安装油封

(1) 使用安装器,将油封压入轴承座。

注: 油封必须更换新品。油封的唇部朝向轴承侧。

(2) 油封的中空部分以及唇部涂抹油脂。

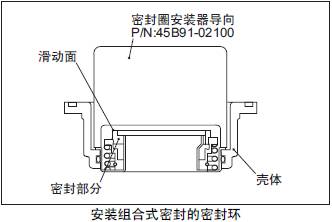

2.12.2安装组合式密封的密封环

使用密封安装导向件,用手小心的将组合式密封环插入到位。

注:(a) 组合式密封从泵体内拆出后必须更换新品。

(b) 插入时不能使用锤等。

(c) 不能损伤组合式密封的滑动面。

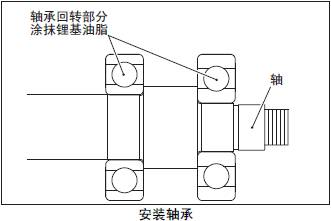

2.12.3安装轴承

(1) 沿轴向平行的压入轴承。

(2) 在球轴承的转动部分涂抹油脂。
