三菱S6R-PTA柴油发动机燃油滤清器


详细描述:

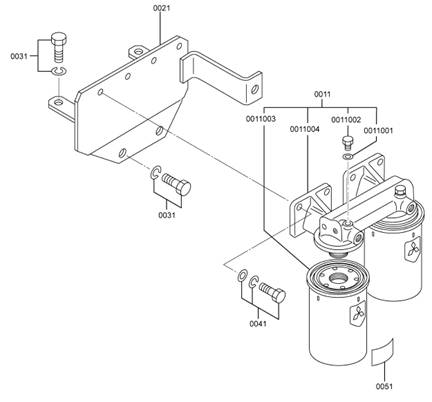

三菱S6R-PTA柴油发动机燃油滤清器

参考号

零件编号

零件名称和描述

数量

0011

37562-60100

 燃油滤清器总成

1

0011001

05946-00801

 密封三菱S6R 垫圈

2

0011002

32562-00115

 防尘塞

2

0011003

32562-60300

 滤油器滤芯

2

0011004

37562-10111

 燃油滤清器支架

1

0021

37562-20201

 燃油滤清器支架

1

0031

F1805-12025

三菱S6R 螺栓(带三菱S6R 垫圈) 装配三菱S6R 螺栓

4

0041

F1825-10025

三菱S6R 螺栓(带三菱S6R 垫圈) 装配三菱S6R 螺栓

4

0051

38G62-00801

 警示标志

1

0011

37562-60100

 燃油滤清器总成

1

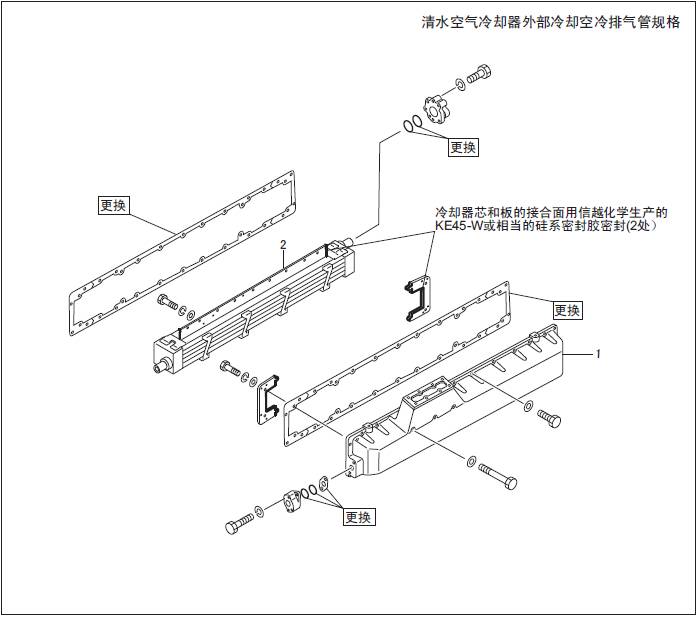

三菱S6R发动机空气冷却器的解体,检修,组装

解体顺序

1 三菱S6R发动机空气冷却器盖,2 三菱S6R发动机空气冷却器芯 ( 约40 kg)

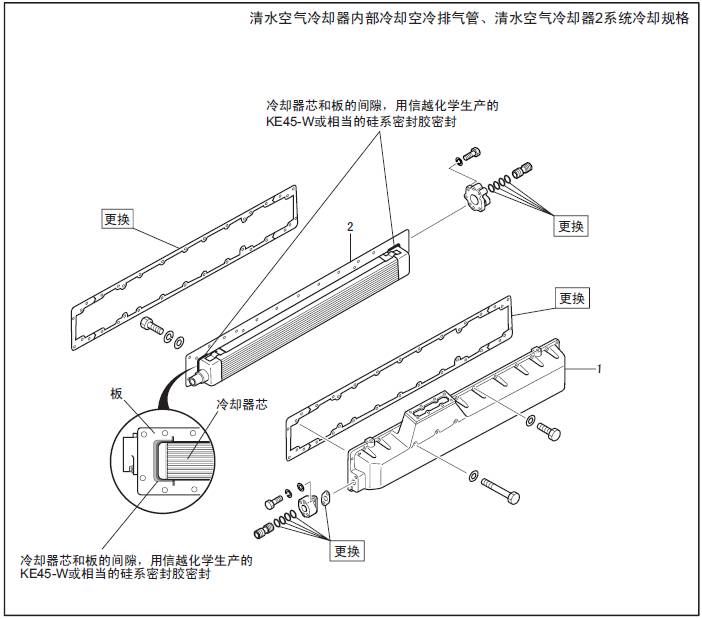

三菱S6R发动机空气冷却器的解体,检修,组装

解体顺序

1 三菱S6R发动机空气冷却器盖,2 三菱S6R发动机空气冷却器芯 ( 约46 kg)

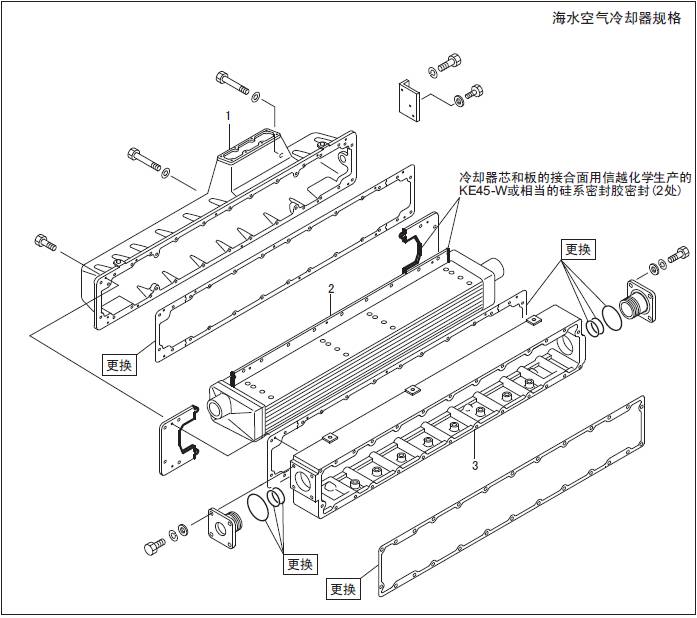

三菱S6R发动机空气冷却器的解体,检修,组装

解体顺序

1 三菱S6R发动机空气冷却器盖

2 三菱S6R发动机空气冷却器芯 ( 约53 kg)

3 三菱S6R发动机空气冷却器壳体

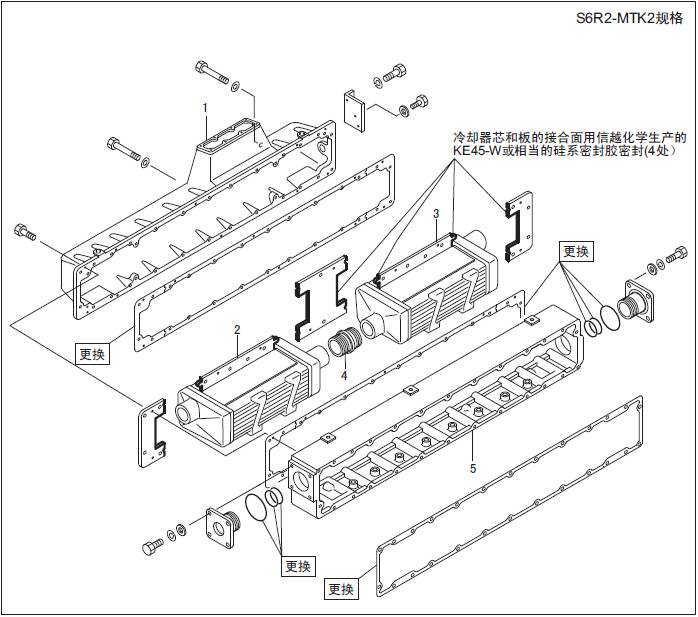

三菱S6R发动机空气冷却器的解体,检修,组装

解体顺序

1 三菱S6R发动机空气冷却器盖

2 三菱S6R发动机空气冷却器芯( 右) ( 约29 kg)

3 三菱S6R发动机空气冷却器芯 ( 左) ( 约29 kg)

4 接头

5 三菱S6R发动机空气冷却器壳体

2.1.1 检查三菱S6R发动机空气冷却器

使用清水和使用海水的三菱S6R发动机空气冷却器的材质和结构是不同的,处理时要予以注意。本型机器使用清水冷却器。

2.1.2 三菱S6R发动机空气冷却器的清洗方法

用压缩空气(0.29 ~ 0.49MPa{3 ~ 5 kgf/cm2} 以下) 沿通常的空气流向的相反方向吹入,吹除粘着物同时检查有无腐蚀或龟裂。
