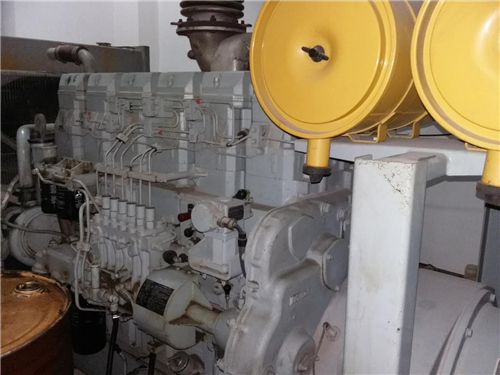

三菱S6R柴油发动机凸轮轴的轴向间隙

后部装置的解体，检修

在进行解体之前，注意掌握发动机各部分的现状，有助于分析故障原因和提高检修作业的效率。

请根据检修内容和目的，确认各项目中所要求的事项。

􀂌 测量三菱S6R柴油发动机飞轮的端面跳动、径向跳动

􀂌 测量正时齿轮的齿隙

􀂌 测量惰齿轮、三菱S6R柴油发动机凸轮轴的轴向间隙

后部装置的解体，检修

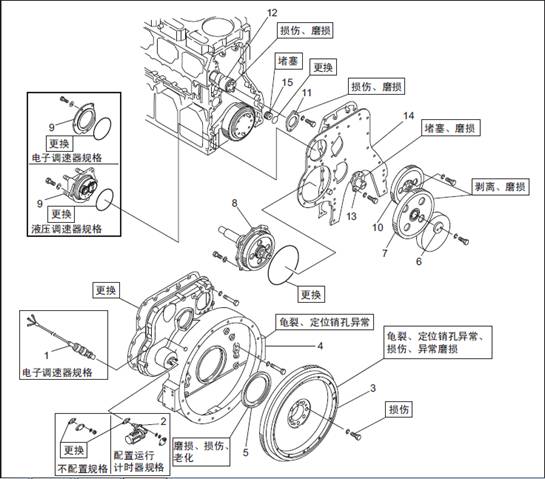

解体顺序

1 转速传感器( 电子调速器规格)

2 运行计时器( 运行计时器配置规格)

3 三菱S6R柴油发动机飞轮( 标准: 约83 kg)(FCD 规格: 约42 kg)( 陆用离合器: 约100 kg)

4 正时齿轮箱( 约88 kg)

5 油封

6 推力片

7 惰齿轮

8 三菱S6R柴油发动机燃油喷油泵驱动器( 解体、检修和组装，参考[ 燃油系统])

9 调速器驱动器（液压调速器规格）( 解体、检修和组装，参考[ 燃油系统])

10 三菱S6R柴油发动机凸轮轴齿轮

11 推力片

12 三菱S6R柴油发动机凸轮轴 ( 约32 kg)

13 惰轴

14 后端板

15 三菱S6R柴油发动机喷油器板

注: 三菱S6R柴油发动机飞轮的形状根据不同用途和规格有所不同。

2.1 测量三菱S6R柴油发动机飞轮的端面跳动、径向跳动

检测三菱S6R柴油发动机飞轮的端面跳动、径向跳动，掌握现在的状况。

检测要领参考「发动机本体的组装」的「检测三菱S6R柴油发动机飞轮的端面跳动、径向跳动」项。

测量三菱S6R柴油发动机飞轮的端面跳动、径向跳动

2.2 拆卸三菱S6R柴油发动机飞轮

(1) 安装吊具以免三菱S6R柴油发动机飞轮掉落。

(2) 均等的旋入２个拆卸用螺栓，将三菱S6R柴油发动机飞轮拆下。

拆卸三菱S6R柴油发动机飞轮

2.3 拆卸正时齿轮箱

(1) 安装吊具以免正时齿轮箱掉落。

(2) 将正时齿轮箱向外拉至脱出定位销，然后拆下。

(3) 拆卸正时齿轮箱的油封。

注: 更换拆下的油封。油封不能重新使用。

拆卸正时齿轮箱

2.4 测量正时齿轮的齿隙

检测正时齿轮的齿隙，掌握现在的状况。

检测要领参考「发动机本体的组装」的「测量正时齿轮的齿隙」项。

测量正时齿轮的齿隙

2.5 测量惰齿轮的轴向间隙

检测惰齿轮的轴向间隙，掌握现在的状况。

检测要领参考「发动机本体的组装」的「测量惰齿轮的轴向间隙」项。

测量惰齿轮的轴向间隙

2.6 拆卸惰齿轮

(1) 从惰轴上拆下推力片。

(2) 从惰轴上拆下惰齿轮。

拆卸惰齿轮

2.7 拆卸调速器驱动器、三菱S6R柴油发动机燃油喷油泵驱动器

从后端板拆下调速器驱动器（液压调速器规格）、三菱S6R柴油发动机燃油喷油泵驱动器。( 解体、检修和组装，参考[ 燃油系统])

拆卸调速器驱动器、三菱S6R柴油发动机燃油喷油泵驱动器

2.8 测量三菱S6R柴油发动机凸轮轴的轴向间隙

检测三菱S6R柴油发动机凸轮轴的轴向间隙，掌握现在的状况。

检测要领参考「发动机本体的组装」的「测量三菱S6R柴油发动机凸轮轴的轴向间隙」项。

测量三菱S6R柴油发动机凸轮轴的轴向间隙

2.9 拆卸三菱S6R柴油发动机凸轮轴齿轮

从三菱S6R柴油发动机凸轮轴上拆下三菱S6R柴油发动机凸轮轴齿轮。

拆卸三菱S6R柴油发动机凸轮轴齿轮

2.10 拆卸三菱S6R柴油发动机凸轮轴

(1) 拆卸推力片。

(2) 从三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱体的侧盖口支住三菱S6R柴油发动机凸轮轴，从三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱体内拆出。

注: 在拆出三菱S6R柴油发动机凸轮轴前，先拆下安装在三菱S6R柴油发动机凸轮轴前端的油封座、油封和联轴器。

拆卸三菱S6R柴油发动机凸轮轴

2.11 拆卸惰轴

均等的旋入２个拆卸用螺栓，将惰轴拆下。

拆卸惰轴

2.12 拆卸后端板

(1) 从三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱上拆卸后端板。

(2) 从三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱上拆卸三菱S6R柴油发动机喷油器板。

拆卸后端板
