三菱S6R柴油发动机曲轴箱、曲轴、主轴承瓦的解体检修


详细描述:

三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱、三菱S6R柴油发动机曲轴、三菱S6R柴油发动机主轴承瓦的解体,检修

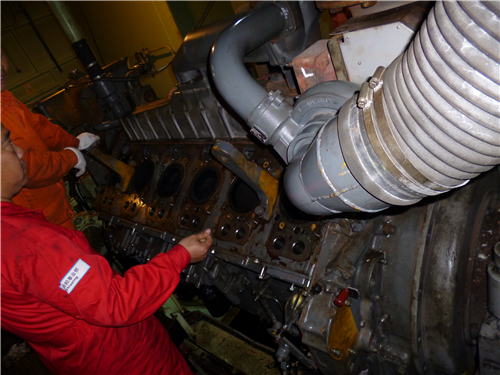

在进行解体之前,注意掌握发动机各部分的现状,有助于分析故障原因和提高检修作业的效率。

请根据检修内容和目的,确认各项目中所要求的事项。

􀂌 测量三菱S6R柴油发动机曲轴的轴向间隙

三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱、三菱S6R柴油发动机曲轴、三菱S6R柴油发动机主轴承瓦的解体,检修

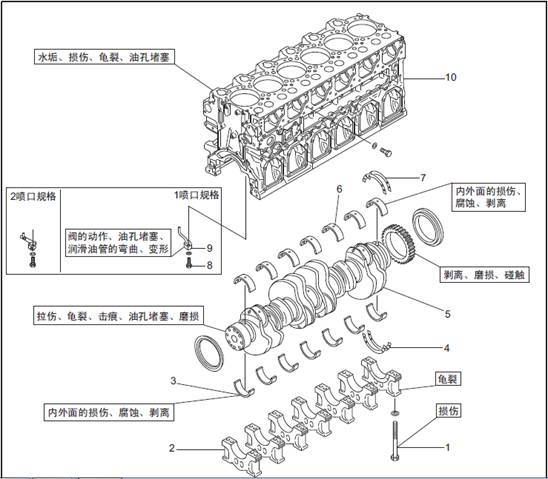

解体顺序

1 三菱S6R柴油发动机主轴承瓦端盖螺栓

2 三菱S6R柴油发动机主轴承瓦端盖

3 三菱S6R柴油发动机主轴承瓦下轴瓦

4 推力片( 下)

5 三菱S6R柴油发动机曲轴 (S6R: 约285 kg)

(S6R2: 约300 kg)

6 三菱S6R柴油发动机主轴承瓦上轴瓦

7 推力片( 上)

8 止回阀 (1 喷嘴规格)

有眼螺栓(2 喷嘴规格)

9 三菱S6R柴油发动机活塞冷却喷油嘴

10 三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱 (S6R: 约530 kg)(S6R2: 约590 kg)

5.1 三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱翻转( 倒置)

将三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱放置在回转台上翻转。不使用回转台时,在三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱上挂上钢丝索,在钢丝索和三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱体之间填入垫木或布,用起吊机吊起,然后横倒放置在枕木上。重新挂钢丝索,在枕木上将三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱体翻转( 倒置)。

三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱翻转( 倒置)

5.2 测量三菱S6R柴油发动机曲轴的轴向间隙

检测三菱S6R柴油发动机曲轴的轴向间隙,掌握现在的状况。

检测要领参考「发动机本体的组装」的「测量三菱S6R柴油发动机曲轴的轴向间隙」项。

测量三菱S6R柴油发动机曲轴的轴向间隙

5.3 拆卸三菱S6R柴油发动机活塞冷却喷油嘴

从三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱上拆卸三菱S6R柴油发动机活塞冷却喷油嘴。

5.4 拆卸三菱S6R柴油发动机主轴承瓦端盖

(1) 拆卸三菱S6R柴油发动机主轴承瓦端盖螺栓。

(2) 在三菱S6R柴油发动机主轴承瓦端盖上安装连接器。

(3) 将三菱S6R柴油发动机喷油器拆卸器安装在连接器上。

(4) 从三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱内拆卸三菱S6R柴油发动机主轴承瓦端盖。

(5) 从三菱S6R柴油发动机主轴承瓦端盖上拆卸三菱S6R柴油发动机主轴承瓦下轴瓦。

(6) 从最后端的三菱S6R柴油发动机主轴承瓦端盖上拆卸推力片( 下)。

拆卸三菱S6R柴油发动机主轴承瓦端盖

5.5 拆卸三菱S6R柴油发动机曲轴

(1) 按压前侧推力片( 上) 的上下装配面,将其转出。

(2) 水平吊起三菱S6R柴油发动机曲轴,小心地从上方吊出。

注: 用链条直接挂在三菱S6R柴油发动机曲轴上起吊时,为了防止三菱S6R柴油发动机曲轴受到损伤起吊前要填入布团或其他垫料。

(3) 从三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱上拆卸三菱S6R柴油发动机主轴承瓦上轴瓦,拆卸时注意嵌槽的位置。拆卸后侧推力片( 上)。

拆卸三菱S6R柴油发动机曲轴
