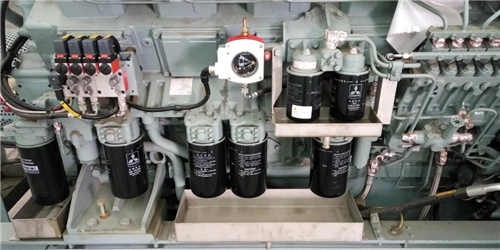

测量三菱S6R柴油发动机凸轮轴的凸轮升程


详细描述:

 测量三菱S6R柴油发动机凸轮轴的凸轮升程

测量各凸轮的长径和短径,求出凸轮升程。超过极限值时更换新的三菱S6R柴油发动机凸轮轴。

检测项目

零件编号

标准值

极限值

凸轮升程( 长径- 短径)

37505-34100(重迭角度 93°)

9.207 ~

9.287 mm

8.45 mm

37505-40100(重迭角度 61°)

测量三菱S6R柴油发动机凸轮轴的凸轮升程

2.4 测量三菱S6R柴油发动机凸轮轴的跳动量

测量三菱S6R柴油发动机凸轮轴的全幅跳动量。超过极限值时,用压力机校正三菱S6R柴油发动机凸轮轴或更换新品。

注: 使用千分表,回转三菱S6R柴油发动机凸轮轴一周测量指针的跳动量。

测量三菱S6R柴油发动机凸轮轴的跳动量

2.5 测量三菱S6R柴油发动机凸轮轴颈部外径

测量三菱S6R柴油发动机凸轮轴颈部正交两个方向的外径。超过极限值时更换新的三菱S6R柴油发动机凸轮轴。

检测项目

公称值

标准值

极限值

三菱S6R柴油发动机凸轮轴颈部外径

ø84mm

83.92 ~ 83.94 mm

83.87 mm

测量三菱S6R柴油发动机凸轮轴颈部外径

2.6 检测三菱S6R柴油发动机凸轮轴衬套

(1) 三菱S6R柴油发动机凸轮轴衬套的内表面有损伤、腐蚀或剥离等异常时,更换新品。

(2) 三菱S6R柴油发动机凸轮轴衬套安装在三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱的状态下,测量三菱S6R柴油发动机凸轮轴衬套的内径。超过极限值时更换新的三菱S6R柴油发动机凸轮轴衬套。

注: 测量内径时,注意不要损伤三菱S6R柴油发动机凸轮轴衬套的内面。

检测项目

公称值

标准值

极限值

三菱S6R柴油发动机凸轮轴衬套内径

ø84mm

84.020 ~ 84.095 mm

84.100 mm

测量三菱S6R柴油发动机凸轮轴衬套内径

2.7 更换三菱S6R柴油发动机凸轮轴衬套

2.7.1 拆卸三菱S6R柴油发动机凸轮轴衬套

(1) 拆卸三菱S6R柴油发动机凸轮轴衬套定位用定位螺栓。

(2) 将三菱S6R柴油发动机凸轮轴衬套安装器和衬套压板安装在三菱S6R柴油发动机凸轮轴衬套部位。

(3) 将三菱S6R柴油发动机凸轮轴衬套螺栓旋入衬套压板。

(4) 在三菱S6R柴油发动机凸轮轴衬套螺栓的前端( 和三菱S6R柴油发动机凸轮轴衬套安装器的接触部分) 涂敷二硫化钼系耐高温润滑剂( 类似于ThreeBond 1910)。

(5) 拧入三菱S6R柴油发动机凸轮轴衬套螺栓,推压三菱S6R柴油发动机凸轮轴衬套安装器,将三菱S6R柴油发动机凸轮轴衬套拔出。

三菱S6R柴油发动机凸轮轴衬套的定位螺栓

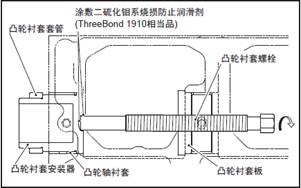

拆卸三菱S6R柴油发动机凸轮轴衬套

2.7.2 压入三菱S6R柴油发动机凸轮轴衬套

(1) 将三菱S6R柴油发动机凸轮轴衬套安装器插入三菱S6R柴油发动机凸轮轴衬套内,安装三菱S6R柴油发动机凸轮轴衬套的轴套。

(2) 将三菱S6R柴油发动机凸轮轴衬套的切口朝上,三菱S6R柴油发动机凸轮轴衬套的油孔对准三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱的油孔后,装入三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱的三菱S6R柴油发动机凸轮轴衬套安装孔内。

No.1 轴颈的三菱S6R柴油发动机凸轮轴衬套的切口朝向No.2 气缸侧安装。

No.7 轴颈的三菱S6R柴油发动机凸轮轴衬套的定位螺孔朝向No.6 气缸侧安装。

(3) 安装衬套压板和三菱S6R柴油发动机凸轮轴衬套螺栓。

(4) 在三菱S6R柴油发动机凸轮轴衬套螺栓的前端( 和三菱S6R柴油发动机凸轮轴衬套安装器的接触部分) 涂敷二硫化钼系耐高温润滑剂( 类似于ThreeBond 1910)。

(5) 拧入三菱S6R柴油发动机凸轮轴衬套螺栓,推压三菱S6R柴油发动机凸轮轴衬套安装器,将三菱S6R柴油发动机凸轮轴衬套压入。

注: 在压入时,要注意三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱的油孔和三菱S6R柴油发动机凸轮轴衬套的油孔一致。

(6) 安装密封垫圈和定位螺栓,固定三菱S6R柴油发动机凸轮轴衬套。

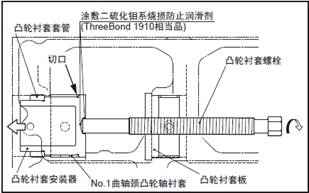

压入三菱S6R柴油发动机凸轮轴衬套( 开始压入)

压入三菱S6R柴油发动机凸轮轴衬套( 定位)

各轴颈的三菱S6R柴油发动机凸轮轴衬套的不同
