安装三菱S6R柴油发动机曲轴


详细描述:

安装三菱S6R柴油发动机曲轴

1.6 安装前侧推力片( 上)

(1) 将装入的三菱S6R柴油发动机曲轴推向发动机前侧,使三菱S6R柴油发动机曲轴颈端面和已经安装的后侧推力片( 上) 轻轻接触。

(2) 前侧推力片( 上)的油槽面朝发动机的前侧,在三菱S6R柴油发动机曲轴和三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱的空隙之间插入前侧推力片( 上)。

(3) 前后移动三菱S6R柴油发动机曲轴,确认有适当的间隙。

安装前侧推力片( 上)

1.7 安装三菱S6R柴油发动机主轴承瓦下轴瓦、推力片( 下)

(1) 三菱S6R柴油发动机主轴承瓦下轴瓦和三菱S6R柴油发动机主轴承瓦端盖的嵌槽对准后安装。

注: 轴瓦两端的突出量保持均等。

(2) 在各三菱S6R柴油发动机主轴承瓦下轴瓦的内表面均匀涂抹润滑油。

(3) 在最后端三菱S6R柴油发动机主轴承瓦端盖的定位销位置安装推力片( 下)。

注: 推力片( 下) 的油槽分别朝向端盖的外侧安装。

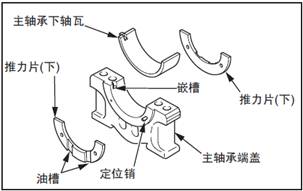

安装三菱S6R柴油发动机主轴承瓦下轴瓦、推力片( 下)

安装推力片( 下)

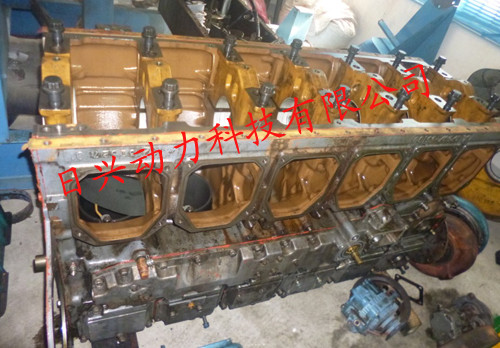

1.8 安装三菱S6R柴油发动机主轴承瓦端盖

(1) 确认安装在三菱S6R柴油发动机主轴承瓦端盖上的主轴瓦和推力片上均匀涂抹清洁润滑油。

(2) 安装时,三菱S6R柴油发动机主轴承瓦端盖上的刻印编号按发动机前侧向后侧的顺序,另外,端盖「FRONT」记号浮刻的侧面朝向发动机前侧的方向( 嵌槽都在同侧)。

(3) 三菱S6R柴油发动机主轴承瓦端盖螺栓、垫圈涂抹润滑油后临时安装。

(4) 用软金属锤均匀地将三菱S6R柴油发动机主轴承瓦端盖打入。

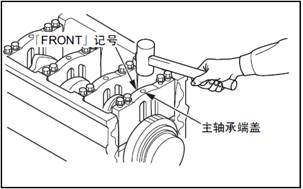

安装三菱S6R柴油发动机主轴承瓦端盖

(5) 三菱S6R柴油发动机曲轴最后端部除外的三菱S6R柴油发动机主轴承瓦端盖螺栓按照图示顺序,在规定扭矩的1/2 处一旦紧固。

(6) 除三菱S6R柴油发动机曲轴最后端部以外的三菱S6R柴油发动机主轴承瓦端盖螺栓按照图示顺序,按照规定扭矩紧固。

(7) 三菱S6R柴油发动机曲轴最后端部的三菱S6R柴油发动机主轴承瓦端盖用轻轻接触的程度临时安装。

在此状态时,测量三菱S6R柴油发动机曲轴的轴向间隙。

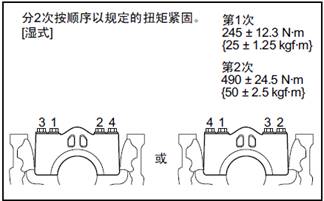

三菱S6R柴油发动机主轴承瓦端盖螺栓的紧固顺序

1.9 测量三菱S6R柴油发动机曲轴的轴向间隙

(1) 确认三菱S6R柴油发动机曲轴能够轻松地盘动。

(2) 安装千分表,将表头接触三菱S6R柴油发动机曲轴的后端面。

(3) 用撬棒拨动三菱S6R柴油发动机曲轴,测量三菱S6R柴油发动机曲轴前后移动的最大差值,检测轴向间隙值。超过标准值时,检测推力片和三菱S6R柴油发动机曲轴。标准值以内时,在最后端的三菱S6R柴油发动机主轴承瓦端盖螺栓旋松的状态前后移动三菱S6R柴油发动机曲轴,再次检测。

(4) 将最后端的三菱S6R柴油发动机主轴承瓦端盖正式旋紧后,再次测量和确认轴向间隙。

(5) 再次确认三菱S6R柴油发动机曲轴能够轻松地盘动。

(6) 再次确认所有的三菱S6R柴油发动机主轴承瓦端盖螺栓有无遗漏紧固。

下图为三菱S6R柴油发动机曲轴的轴向间隙检测项目与技术规格

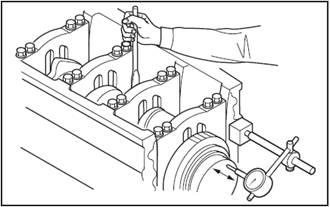

测量三菱S6R柴油发动机曲轴的轴向间隙

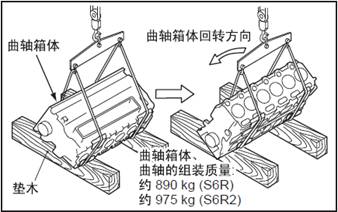

1.10 翻转三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱

将三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱放置在回转台上翻转。不使用回转台时,在三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱上挂上钢丝索,在钢丝索和三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱体之间填入垫木或布,用起吊机吊起,然后横倒放置在枕木上。重新挂钢丝索,在枕木上将三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱体翻转恢复常规放置状态。

翻转三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱

2. 三菱S6R柴油发动机缸套、三菱S6R柴油发动机活塞、三菱S6R柴油发动机连杆的组装

2.1 检测三菱S6R柴油发动机缸套凸缘的高度

(1) 千分表的表头与三菱S6R柴油发动机缸套凸肩部的上端面接触,调整千分表指针为零。

(2) 测量三菱S6R柴油发动机缸套凸缘4个位置处的高度。

(3) 测量值不在基准值范围内,或凸缘部分有断缺时,更换新的三菱S6R柴油发动机缸套。

检测项目

标准值

三菱S6R柴油发动机缸套凸缘的高度

0.16 ~ 0.24 mm
