2.5 测量三菱S6R柴油发动机缸套的内径

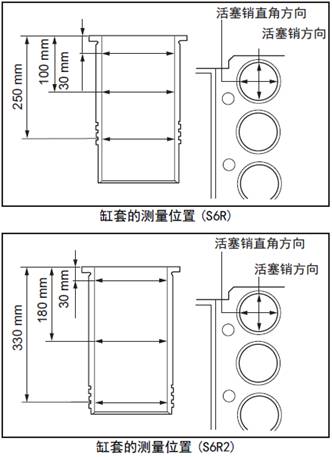

选择三菱S6R柴油发动机缸套内侧的上部( 上死点时No.1 气环的位置)、中间部分和O形圈插入部分,沿三菱S6R柴油发动机活塞销方向及其直角方向,测量三菱S6R柴油发动机缸套的内径。
超过极限值时更换新的三菱S6R柴油发动机缸套。发生变形时重新安装。
检测项目 | 零件编号 | 公称值 | 标准值 | 极限值 |
内径 | 37507-22700(S6R) | ø170 mm | 170.02 ~170.04 mm | 170.100 mm |
37507-55600(S6R2) | ø170 mm | 170.00 ~170.04 mm | ||
不圆度 | - | - | 0.02 mm 以下 | - |
不圆柱度 | - | - | 0.02 mm 以下 | - |
