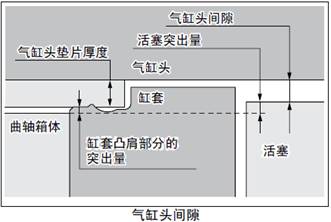

菱S6R柴油发动机活塞突出量

菱S6R柴油发动机活塞突出量

3. 前部装置的组装

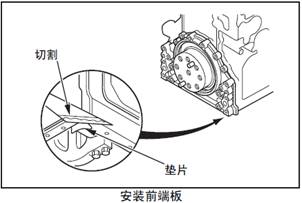

3.1 安装前端板

(1) 在三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱的垫片安装面上涂抹密封剂(ThreeBond1211)，贴上垫片。

(2) 在垫片的前端板安装面上涂抹密封剂(ThreeBond1211)，安装前端板。

(3) 拧紧螺栓。

(4) 确认前端板的下部和三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱体的底部是否平齐。小心地剪除露出外面的垫片边缘。

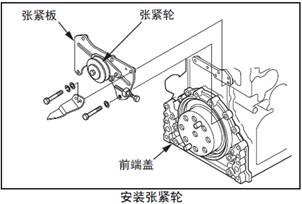

3.2 安装三菱S6R柴油发动机张紧轮

(1) 将三菱S6R柴油发动机张紧轮安装在三菱S6R柴油发动机张紧轮座板上，旋紧螺栓。

(2) 将三菱S6R柴油发动机张紧轮座板安装在前端板、座架上。
