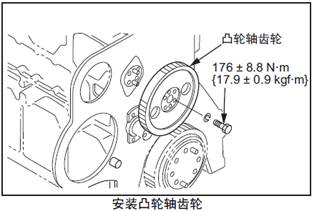

安装三菱S6R柴油发动机凸轮轴齿轮


详细描述:

安装三菱S6R柴油发动机凸轮轴齿轮

(1) 三菱S6R柴油发动机凸轮轴齿轮对准三菱S6R柴油发动机凸轮轴的定位销后安装。

(2) 按照规定的扭矩紧固螺栓。

(3) 确认三菱S6R柴油发动机凸轮轴能轻松地转动。

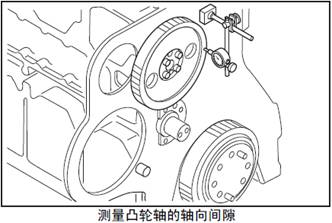

4.5 测量三菱S6R柴油发动机凸轮轴的轴向间隙

测量三菱S6R柴油发动机凸轮轴的轴向间隙。超过极限值时,更换故障原因的零部件。

检测项目

标准值

极限值

三菱S6R柴油发动机凸轮轴的轴向间隙

0.10 ~ 0.25 mm

0.40 mm

4.6 安装三菱S6R柴油发动机燃油喷油泵驱动器

(1) 在三菱S6R柴油发动机燃油喷油泵驱动器壳体的装配面上安装O形圈。在法兰面上涂敷Threebond 1212。

(2) 将喷油泵驱动器安装在后端板上。

(3) 按照规定的扭矩紧固螺栓。

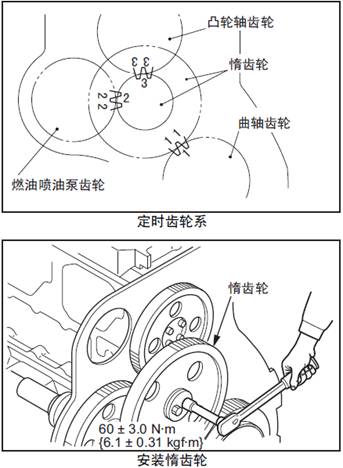

4.7 安装惰齿轮

(1) 将三菱S6R柴油发动机曲轴置于No.1 气缸的上死点位置。

(2) 在惰轴上涂抹润滑油。

(3) 对准装配记号后安装惰齿轮。

(4) 在惰轴上安装推力片。

(5) 按照规定的扭矩紧固螺栓。

(6) 确认正时齿轮的装配记号和图示一致。

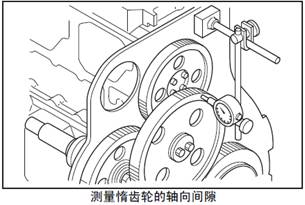

4.8 测量惰齿轮的轴向间隙

测量惰齿轮的轴向间隙。超过极限值时,更换故障原因的零部件。

检测项目

标准值

极限值

惰齿轮的轴向间隙

0.2 ~ 0.4 mm

0.6 mm

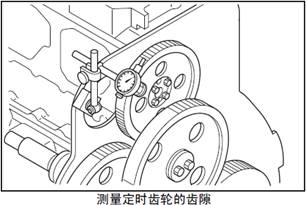

4.9 测量正时齿轮的齿隙

测量正时齿轮的齿隙,将千分表的表头放置在齿轮节圆的圆周线上,与齿面垂直接触,测量齿隙量,或在各齿轮的啮合部分插入厚薄规进行测量。超过极限值时更换新的齿轮。

检测项目

标准值

极限值

三菱S6R柴油发动机曲轴齿轮和惰齿轮的齿隙

0.11 ~ 0.28 mm

0.50 mm

惰齿轮和三菱S6R柴油发动机凸轮轴齿轮的齿隙

0.12 ~ 0.18 mm

0.50 mm

惰齿轮和喷油泵齿轮的齿隙

0.12 ~ 0.18 mm

0.50 mm

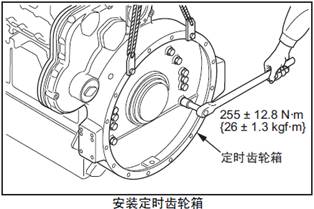

4.10 安装正时齿轮箱

注意不要让正时齿轮箱掉落或碰伤。不仅会损坏正时齿轮箱,还会引起人身事故。

(1) 在后端板的垫片安装面上涂抹密封剂(ThreeBond 1211),贴上垫片。

(2) 在垫片的正时齿轮箱安装面上涂抹密封剂(ThreeBond 1211)。

(3) 在正时齿轮箱上安装吊具,对准定位销后,安装正时齿轮箱。

(4) 按照规定的扭矩紧固螺栓。

(5) 小心地剪除三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱底部露出外面的垫片边缘。

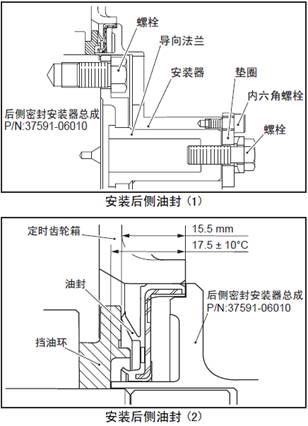

4.11 安装后侧油封

使用后侧密封安装器总成,安装后侧油封。

(1) 在油封的唇口均匀涂抹润滑油。

注: 安装时,注意油封的安装方向,注意不要损伤油封。

(2) 在三菱S6R柴油发动机曲轴后端安装导向法兰,用安装器螺栓固定。

(3) 安装器和油封组装后,装在导向法兰上。

(4) 旋紧导向法兰上的螺栓,将油封插入正时齿轮箱内。

(5) 拆卸安装器总成。

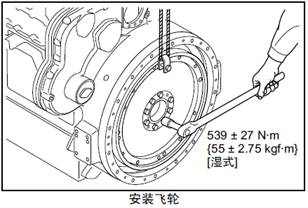

4.12 安装三菱S6R柴油发动机飞轮

(1) 确认三菱S6R柴油发动机飞轮和三菱S6R柴油发动机曲轴的装配面无异物或损伤。

(2) 在三菱S6R柴油发动机飞轮上安装吊具。

(3) 三菱S6R柴油发动机飞轮对准三菱S6R柴油发动机曲轴的定位销后安装。

(4) 在螺栓的螺纹部分和螺栓座面上涂抹润滑油,按照规定的扭矩旋紧。

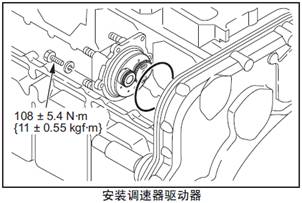

4.13 安装调速器驱动器(液压调速器规格)

(1) 安装调速器驱动器的O形圈。

(2) 将调速器驱动器安装在后端板上。

(3) 按照规定的扭矩紧固螺栓。

4.14 测量三菱S6R柴油发动机飞轮的端面跳动、径向跳动

测量三菱S6R柴油发动机飞轮的端面跳动和径向跳动。

超过标准值时,检查螺栓的紧固状况、安装配合面有无异物粘附等组装状态。

检测项目

标准值

端面跳动( 参考值)

0.285 mm 以下

径向跳动( 参考值)

0.127 mm 以下

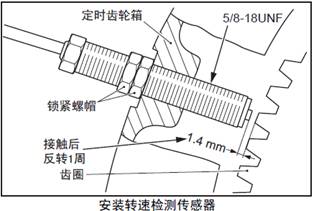

4.15 安装转速检测传感器

(1) 盘转三菱S6R柴油发动机曲轴,使齿圈的齿端置于转速检测传感器的安装孔的中央位置。

(2) 用手将转速检测传感器拧入安装孔内。

(3) 转速检测传感器的先端和齿圈的齿端接触后,旋松转速检测传感器,使齿圈和传感器的间隙在标准值范围内。

(4) 固定转速检测传感器的锁紧螺帽。
