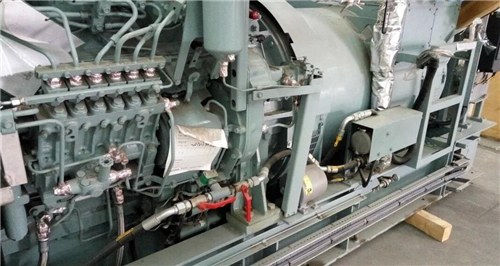

三菱S6R柴油发动机燃油喷油管、燃油溢流管的拆卸检测

燃油系统的拆卸，检测

1.1 三菱S6R柴油发动机燃油喷油管、燃油溢流管的拆卸，检测

三菱S6R柴油发动机燃油喷油管、燃油溢流管的拆卸，检测

拆卸顺序

1 管夹

2 No.1 ～ 6 喷油管

3 溢流管

4 溢流管

5 溢流排出管

6 溢流管

注: 燃油进出口的零部件构成根据不同客户和规格有所不同。

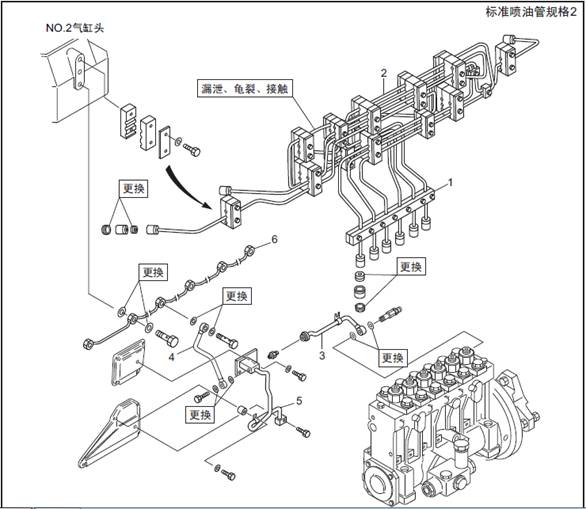

三菱S6R柴油发动机燃油喷油管、燃油溢流管的拆卸，检测

拆卸顺序

1 管夹

2 No.1 ～ 6 喷油管

3 溢流管

4 溢流管

5 溢流排出管

6 溢流管

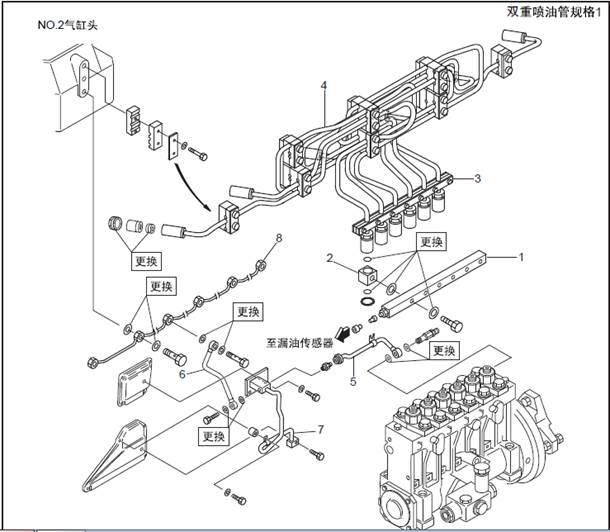

三菱S6R柴油发动机燃油喷油管、燃油溢流管的拆卸，检测

拆卸顺序

1 溢流管

2 溢流管接头

3 管夹

4 No.1 ～ 6 喷油管

5 溢流管

6 溢流管

7 溢流排出管

8 溢流管

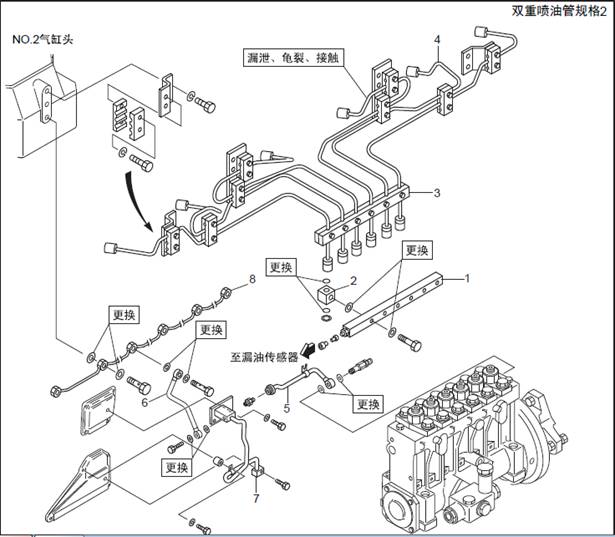

三菱S6R柴油发动机燃油喷油管、燃油溢流管的拆卸，检测

拆卸顺序

1 溢流管

2 溢流管接头

3 管夹

4 No.1 ～ 6 喷油管

5 溢流管

6 溢流管

7 溢流排出管

8 溢流管
