安装三菱S6R柴油发动机燃油喷油泵

安装三菱S6R柴油发动机燃油喷油泵

注意：

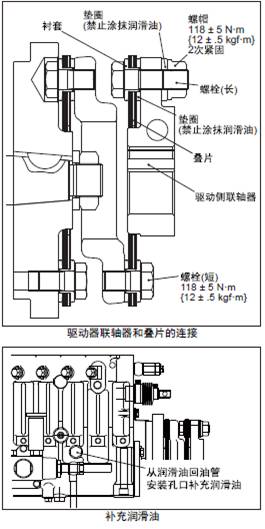

(a) 驱动器联轴器和叠片的连接螺栓( 长) 按照规定扭矩紧固后全部旋松，再次按照规定扭矩紧固。(2 次紧固)

(b) 驱动器联轴器和叠片的接合面如有杂质嵌入会引起打滑或损伤，使用前螺栓、衬套和垫圈要清洗干净。

(c) 联轴器旋紧后，如果叠片发生扭曲变形时，应重新旋紧。

(1) 吊起三菱S6R柴油发动机燃油喷油泵。缓慢吊落三菱S6R柴油发动机燃油喷油泵，对准泵座的定位销后安装。

(2) 连接叠片和驱动器联轴器，用螺栓临时固定。这时，确认三菱S6R柴油发动机曲轴在No.1 气缸压缩上死点位置，三菱S6R柴油发动机燃油喷油泵三菱S6R柴油发动机飞轮的「0」刻线在接近指针的位置处。

注: 安装各联轴器的连接螺栓时，注意不要忘记安装衬套、垫圈并注意其安装方向。

(3) 调整驱动器联轴器和三菱S6R柴油发动机飞轮之间的间隙为标准值。调整要领参照「燃油系统」的「喷油泵三菱S6R柴油发动机飞轮和驱动轴联轴器的间隙调整」项。

(4) 各联轴器临时紧固的所有螺栓和螺帽按照规定的扭矩紧固。

(5) 再次确认各联轴器的间隙和各部分螺栓紧固状态。

(6) 安装喷油泵壳体和三菱S6R柴油发动机三菱S6R柴油发动机曲轴箱之间的支架。

(7) 从凸轮室润滑油管安装孔补充发动机润滑油。

(8) 安装润滑油管、燃油管。
