三菱S6R柴油发动机润滑油系统的拆卸检测

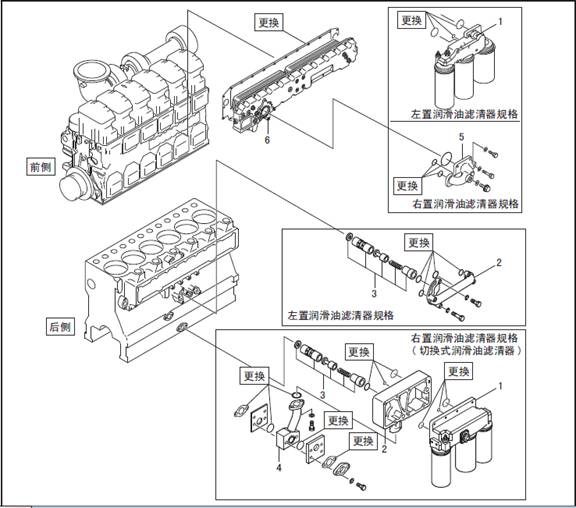

三菱S6R柴油发动机润滑油系统的拆卸，检测(2)

三菱S6R柴油发动机润滑油系统的拆卸，检测(2)

拆卸顺序

1 润滑油滤清器

2 释放阀管( 左置润滑油滤清器规格)润滑油滤清器连接头( 右置润滑油滤清器规格)

3 释放阀

4 紧急润滑油管( 右置润滑油滤清器规格)

5 润滑油冷却器盖( 左置润滑油滤清器规格)

6 润滑油冷却器( 约19 kg)

1.3 三菱S6R柴油发动机润滑油系统的拆卸，检测(3)

三菱S6R柴油发动机润滑油系统的拆卸，检测(3)

拆卸顺序

1 油尺

2 油底壳（标准∶ 约55 kg)（深型: 约110 kg)

3 润滑油泵支承瓦

4 润滑油吸油口

5 润滑油管

6 润滑油泵

7 润滑油吸油口( 紧急用润滑油吸油口规格)

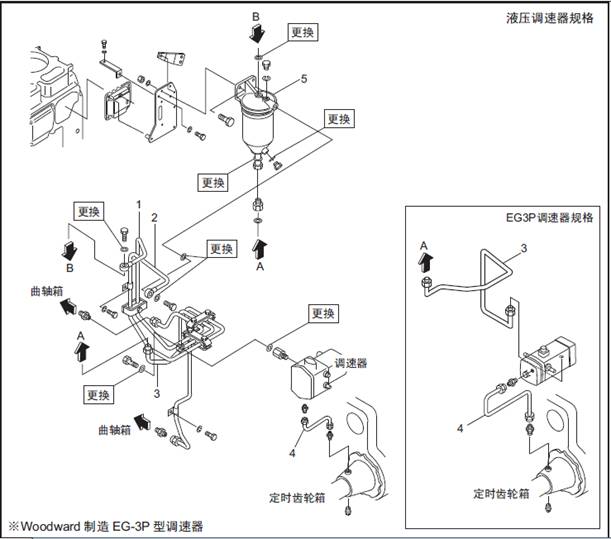

1.4 三菱S6R柴油发动机调速器润滑油滤清器的拆卸，检修

三菱S6R柴油发动机调速器润滑油滤清器的拆卸，检修

拆卸顺序

1 润滑油管

2 润滑油管

3 润滑油管

4 润滑油管

5 三菱S6R柴油发动机调速器润滑油滤清器
