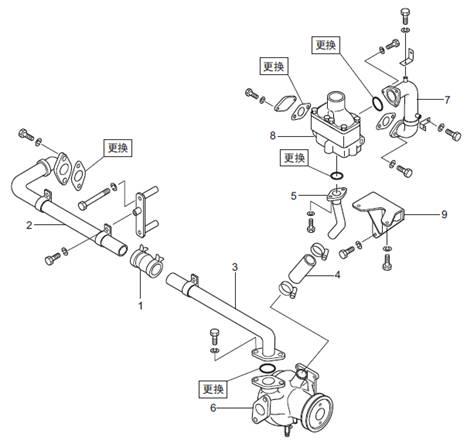

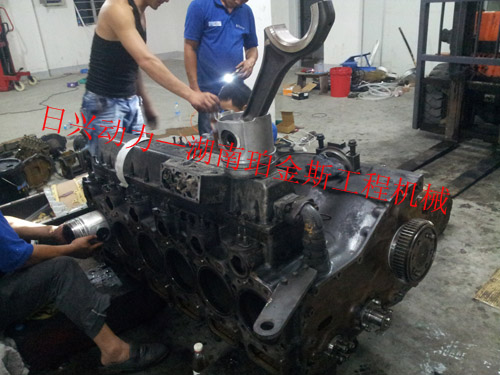

三菱S6R柴油发动机空气冷却器用水泵、恒温器、水管的拆卸,检修


详细描述:

三菱S6R柴油发动机空气冷却器用水泵、恒温器、水管的拆卸,检修

三菱S6R柴油发动机空气冷却器用水泵、恒温器、水管的拆卸,检修

拆卸顺序

1 管接头

2 冷却水管

3 冷却水管

4 橡胶软管

5 冷却水管

6 空气冷却器用水泵

7 冷却水管

8 恒温器

9 座

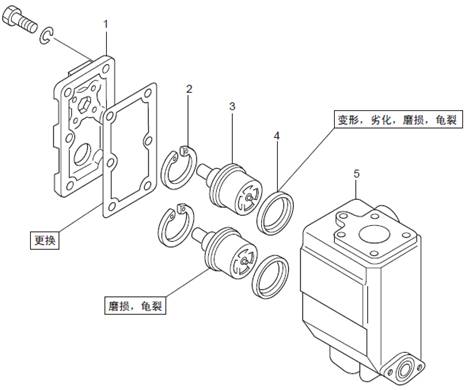

2.2 三菱S6R柴油发动机恒温器的解体,检测

三菱S6R柴油发动机恒温器的解体,检测

解体顺序

1 恒温器端盖

2 卡环

3 恒温器

4 恒温器密封

5 恒温器壳体

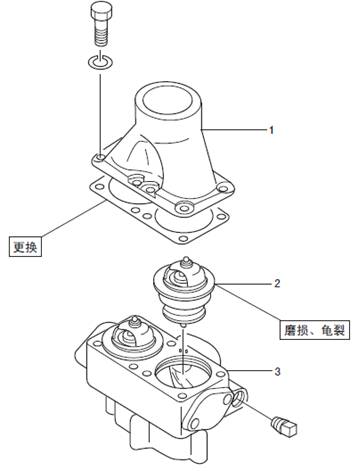

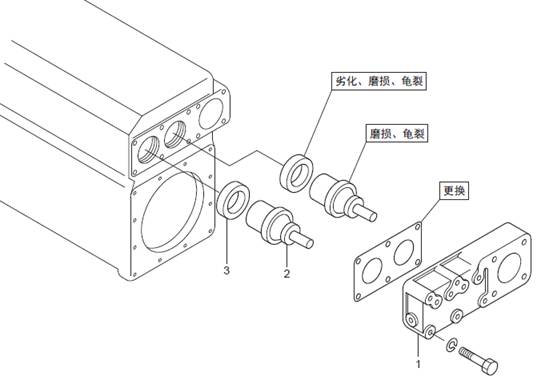

三菱S6R柴油发动机恒温器的解体,检测

解体顺序

1 恒温器端盖2 恒温器 3 恒温器壳体

三菱S6R柴油发动机恒温器的解体,检测 MTK、MPTA、MPTK规格

解体顺序

1 恒温器端盖2 恒温器3 恒温器密封

2.3 三菱S6R柴油发动机缸套冷却水用、空气冷却器用恒温器的拆卸,检修

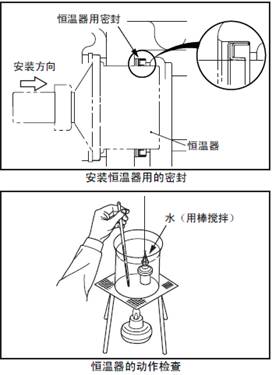

2.3.1 检查恒温器的密封

(1) 检查恒温器的密封,发现老化或龟裂时更换新品。

(2) 密封的装配方向如图所示。

2.3.2 三菱S6R柴油发动机缸套冷却水用、空气冷却器用恒温器的动作检查

(1) 将恒温器放入装满水的容器内。

(2) 加热水的同时用温度表测量水温, 测量阀开始打开和阀升高至标准值时的温度。和标准值的温度相差很大时,更换新品。

注:(a) 用棒搅拌,使容器内的水温保持均匀。(b) 安装恒温器时,必须先确认恒温器的阀侧面的开阀温度刻印。

零件编号

检测项目

标准值

备注

三菱S6R柴油发动机缸套冷却水用

37546-21700

开阀温度

69 ~ 73ºC

开阀温度刻印71ºC

阀提升9 mm 以上的温度

85ºC

空气冷却器用

35C46-05200

开阀温度

33 ~ 37ºC

开阀温度刻印35ºC

阀提升10 mm 以上的温度

50ºC

37546-40700

开阀温度

69 ~ 73ºC

开阀温度刻印71ºC

阀提升11 mm 以上的温度

85ºC

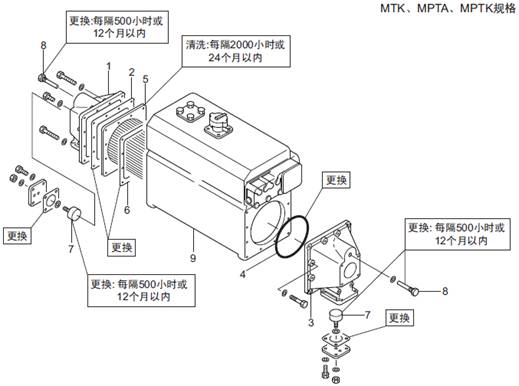

2.4 三菱S6R柴油发动机热交换器的解体,检修

MTK􀇃MPTA􀇃MPTK规格

三菱S6R柴油发动机热交换器的解体,检修

解体顺序

1 端盖

2 垫片

3 端盖

4 O形圈

5 滤芯

6 垫片

7 锌棒

8 锌

9 膨胀水箱

2.4.1 三菱S6R柴油发动机热交换器芯的清洗

(1) 用清水冲洗管外侧,并用钢丝刷等洗刷,同时检查有无腐蚀或龟裂。

(2) 用棒插入管子内清除粘着物。

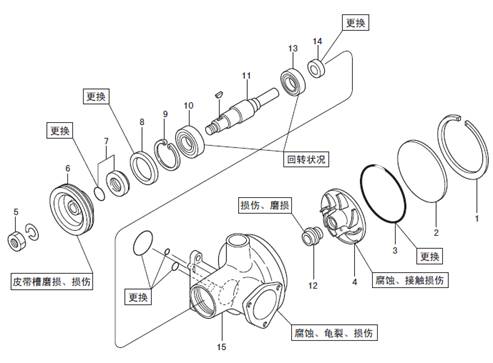

2.5 水泵的解体、检修

三菱S6R柴油发动机水泵的解体、检修

解体顺序

1 卡环

2 端盖

3 O形圈

4 叶轮

5 螺帽

6 水泵皮带轮

7 隔圈,O形圈

8 油封

9 卡环

10 轴承瓦

11 水泵轴

12 组合式密封

13 轴承瓦

14 油封

15 泵体 ( 约15 kg)

2.5.1 三菱S6R柴油发动机水泵在安装状态时的检测

目测检查泵体中央下部的排水口。如果有水渗漏,说明组合式密封不良。如果有润滑油渗漏,说明油封不良。

2.5.2 拆卸叶轮

(1) 用水泵拆卸器将固定泵盖的卡环拆除,拆下泵盖。

(2) 用叶轮拆卸器将叶轮拔出。

2.5.3 拆卸水泵轴

拆卸皮带轮侧轴承瓦的卡环,用压力机或软金属锤轻击,将水泵轴和轴承瓦一起取出。

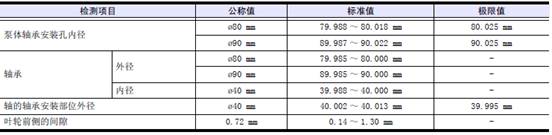

2.6 检测三菱S6R柴油发动机水泵

测量水泵泵体和轴的轴承瓦装配部位、轴承瓦的外径和内径。不在标准值范围内时,更换新品。

2.7 检测三菱S6R柴油发动机水泵轴

从水泵轴上拆卸法兰和叶轮时,会出现过盈量不足的情况。

过盈量低于标准值时,须更换新品。

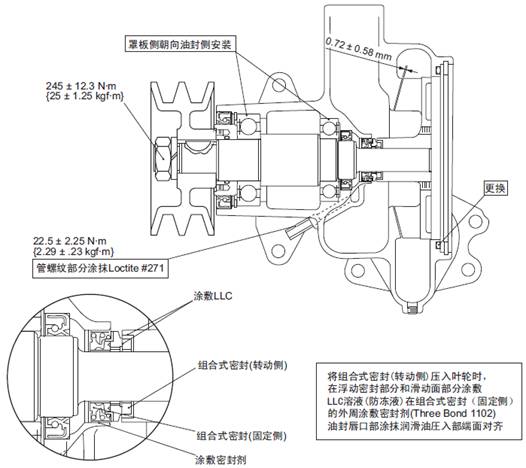

2.8 水泵的组装

三菱S6R柴油发动机水泵的组装

2.8.1 安装油封

(1) 用安装器将油封压入泵体,使油封和泵体的压入端的端面平齐。

(2) 在油封的唇口涂抹润滑油。

2.8.2三菱S6R柴油发动机 水泵各轴承瓦的安装

将轴承瓦装入水泵轴。安装时,各轴承瓦的密封板侧应朝向油封侧。

2.8.3 组合式密封( 固定侧) 的安装

(1) 在组合式密封( 固定侧) 的外周涂抹密封剂(ThreeBond 1102)。

(2) 用组合式密封安装器将组合式密封压入泵体。

2.8.4 三菱S6R柴油发动机水泵轴的安装

(1) 将水泵轴小心的压入泵体内,直至球轴承瓦的端面和泵体接触。

(2) 将卡环确实装入槽内。

2.8.5 三菱S6R柴油发动机水泵油封的安装

(1) 用安装器将油封压入泵体,使油封和泵体的压入端的端面平齐。

(2) 在油封的唇口涂抹润滑油。

2.8.6 组合式密封( 转动侧)、叶轮的安装

(1) 将组合式密封( 转动侧) 装入叶轮。

(2) 在组合式密封( 转动侧) 上涂抹LLC。

(3) 用压力器压入水泵叶轮。压入时,叶轮的轮箍端面要和水泵轴的端面平齐。
