拆卸三菱S12柴油发动机喷油器总成


详细描述:

拆卸三菱S12柴油发动机喷油器总成

使用三菱S12柴油发动机喷油器拆卸器拆卸三菱S12柴油发动机喷油器总成时,注意手指不要夹在三菱S12柴油发动机喷油器拆卸器的重锤、杆或板之间。

拆卸三菱S12柴油发动机喷油器本体前,要确认三菱S12柴油发动机喷油器总成周围无异物。拆卸三菱S12柴油发动机喷油器本体时,注意不要使灰尘杂质落入三菱S12柴油发动机气缸头内。三菱S12柴油发动机喷油器和燃油进口接管一起保管,注意不要损伤喷油头。

(1) 拆卸三菱S12柴油发动机喷油器压板。

(2) 使用三菱S12柴油发动机喷油器拆卸器拆卸三菱S12柴油发动机喷油器本体。

(3) 取出三菱S12柴油发动机气缸头内的垫圈。

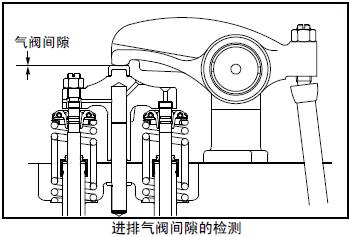

1.3 三菱S12柴油发动机进排气门门间隙的检测

检测三菱S12柴油发动机进排气门门的间隙,掌握现在的状况。检测要领参考「三菱S12柴油发动机本体的组装」的「三菱S12柴油发动机进排气门门间隙的检测,调整」项。

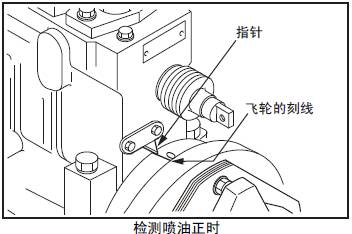

1.4 检测三菱S12柴油发动机喷油正时

检测三菱S12柴油发动机喷油正时,掌握现在的状况。

检测要领参考「三菱S12柴油发动机本体的组装」的「三菱S12柴油发动机喷油正时的确认和调整」项。

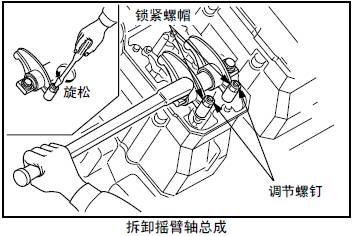

1.5 拆卸三菱S12柴油发动机摇臂轴总成

(1) 将摇臂的调节螺钉旋松。

(2) 将三菱S12柴油发动机摇臂轴总成从三菱S12柴油发动机摇臂箱体上拆下。

注: 拆下的三菱S12柴油发动机摇臂轴总成和螺栓一起保管。

(3) 取出顶杆。

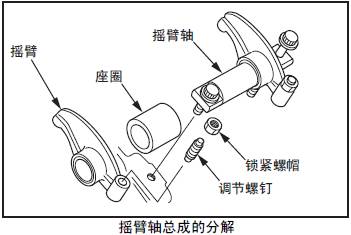

(4) 分解三菱S12柴油发动机摇臂轴总成。

注: 三菱S12柴油发动机摇臂衬套如无异常,或内径不超过极限值时不必拆卸。

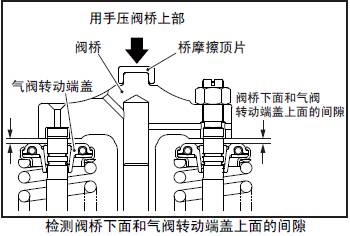

1.6 检测阀桥下面和气门转动端盖上面的间隙

检测阀桥下面和气门转动端盖上面的间隙,掌握现在的状况。

检测要领参考「三菱S12柴油发动机本体的组装」的「检测阀桥下面和气门转动端盖上面的间隙」项。

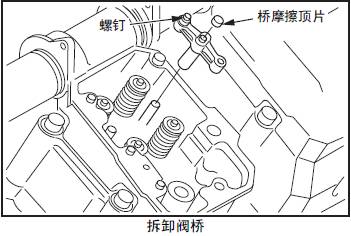

1.7 拆卸阀桥

拆卸阀桥和桥摩擦顶片。

注: 注意桥摩擦顶片不要掉落三菱S12柴油发动机气缸头内。

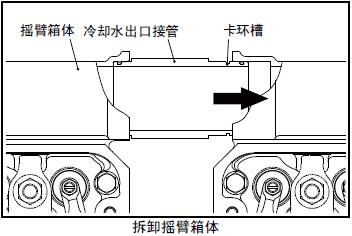

1.8 拆卸三菱S12柴油发动机摇臂箱体

(1) 拆卸冷却水出口接管的卡环。

(2) 将冷却水出口接管朝卡环槽侧移动,使其和对接的三菱S12柴油发动机摇臂箱体分离。

(3) 将三菱S12柴油发动机摇臂箱体从三菱S12柴油发动机气缸头上拆下。

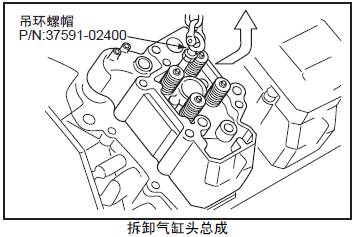

1.9 拆卸三菱S12柴油发动机气缸头总成

拆卸三菱S12柴油发动机气缸头总成时,注意螺丝刀等不要损伤三菱S12柴油发动机气缸头和三菱S12柴油发动机曲轴箱的表面。

(1) 拆卸三菱S12柴油发动机气缸头螺栓。

(2) 使用吊具,将三菱S12柴油发动机气缸头吊起拆出。

注: 三菱S12柴油发动机气缸头由定位销固定,要垂直于安装面拆卸。

(3) 拆卸三菱S12柴油发动机气缸头垫片。

1.10 检测气门下沉量

检测气门下沉量,掌握现在的状况。

检测要領参照「三菱S12柴油发动机本体的组装」的「检测气门下沉量」的项。

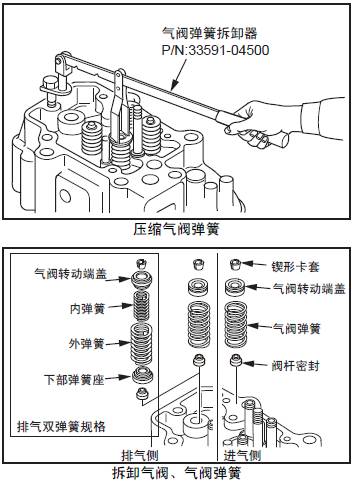

1.11 拆卸气门、三菱S12柴油发动机气门弹簧

用三菱S12柴油发动机气门弹簧拆卸器将弹簧均等压缩,取出气门的锲形卡套。

注: 如果不更换气门的话,要做好安装位置的识别记号,安装时不要改变与阀座的配合。

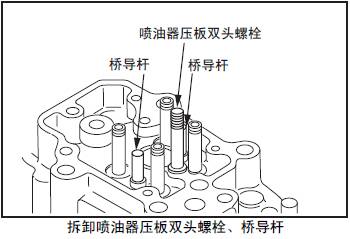

1.12 拆卸三菱S12柴油发动机喷油器压板双头螺栓、桥导杆

三菱S12柴油发动机喷油器压板双头螺栓、桥导杆如无异常不必从三菱S12柴油发动机气缸头上拆下。

拆卸时参照「三菱S12柴油发动机本体的检测、修理」的「三菱S12柴油发动机喷油器压板双头螺栓、桥导杆的检测,更换」项。

2. 后部装置的解体、检修

在进行解体之前,注意掌握三菱S12柴油发动机各部分的现状,有助于分析故障原因和提高检修作业的效率。

希望根据检修内容和目的,确认各项目中所要求的事项。

􀂌 测量三菱S12柴油发动机飞轮的端面跳动、径向跳动

􀂌 测量三菱S12柴油发动机正时齿轮的齿隙

􀂌 测量三菱S12柴油发动机后惰齿轮、三菱S12柴油发动机凸轮轴的轴向间隙

后部装置的解体、检修

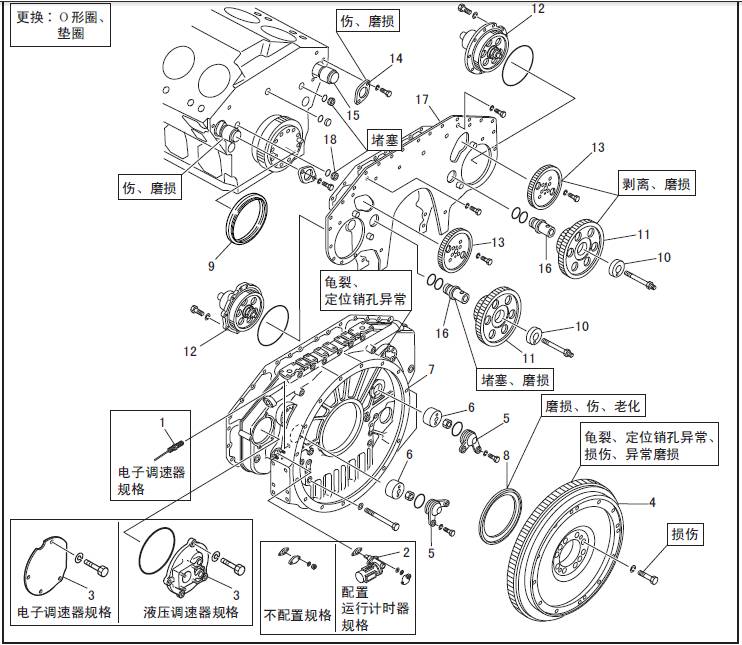

解体顺序

1 三菱S12柴油发动机转速传感器( 电子三菱S12柴油发动机调速器规格)

2 运行计时器( 运行计时器配置规格)

3 三菱S12柴油发动机调速器驱动器(液压三菱S12柴油发动机调速器规格)( 解体、检修和组装参照「三菱S12柴油发动机燃油系统」项)盖板( 电子三菱S12柴油发动机调速器规格)

4 三菱S12柴油发动机飞轮( 约140kg)( 轻量型规格约104kg)

5 盖

6 三菱S12柴油发动机推力套筒

7 三菱S12柴油发动机正时齿轮箱( 约150kg)

8 三菱S12柴油发动机油封

9 三菱S12柴油发动机油封挡油环

10 三菱S12柴油发动机推力片

11 惰齿轮

12 三菱S12柴油发动机燃油喷油泵驱动器( 约21 kg)( 解体、检修和组装,参考[ 三菱S12柴油发动机燃油系统])

13 三菱S12柴油发动机凸轮轴齿轮

14 三菱S12柴油发动机推力片

15 三菱S12柴油发动机凸轮轴( 约72 kg)

16 三菱S12柴油发动机惰齿轮轴

17 后端板( 约28.5kg)

18 喷油嘴板
