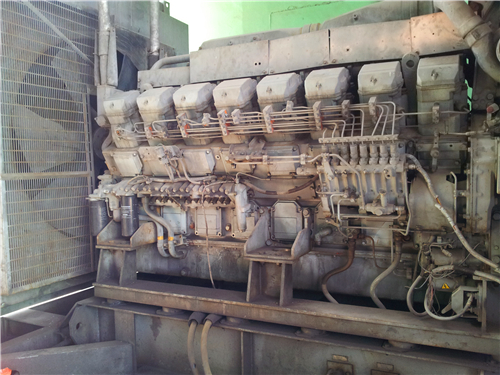

三菱S12柴油发动机前部装置的解体、检修


详细描述:

三菱S12柴油发动机前部装置的解体、检修

在进行解体之前,注意掌握三菱S12柴油发动机各部分的现状,有助于分析故障原因和提高检修作业的效率。

希望根据检修内容和目的,确认各项目中所要求的事项。

测量三菱S12柴油发动机减振器的端面跳动、径向跳动检测三菱S12柴油发动机风扇从动齿轮的齿隙、轴向间隙检测前惰齿轮的齿隙、轴向间隙

前部装置的解体、检修

解体顺序

1 三菱S12柴油发动机风扇(三菱S12柴油发动机风扇配置规格)( 约50 kg)( 大型三菱S12柴油发动机风扇配置规格 约80 kg)

2 三菱S12柴油发动机风扇驱动器总成(约55 kg)(三菱S12柴油发动机风扇配置规格)( 解体、检修和组装参照「三菱S12柴油发动机冷却系统」的项)

3 三菱S12柴油发动机曲轴皮带轮

4 三菱S12柴油发动机减振器( 约50 kg)、隔板

5 三菱S12柴油发动机风扇驱动器惰轴(三菱S12柴油发动机风扇配置规格)

6 三菱S12柴油发动机风扇驱动器惰齿轮(三菱S12柴油发动机风扇配置规格)

7 呼吸器壳体(无三菱S12柴油发动机风扇规格)

8 泵座板

9 三菱S12柴油发动机润滑油泵齿轮

10 前侧齿轮箱( 约70 kg)

11 三菱S12柴油发动机油封

12 水管连接套

13 三菱S12柴油发动机水泵轴承端盖

14 三菱S12柴油发动机润滑油泵轴承端盖

15 三菱S12柴油发动机推力片

16 惰齿轮

17 三菱S12柴油发动机惰齿轮轴

18 前端板( 约25 kg)

19 三菱S12柴油发动机油封座、连接器( 转速表配置规格)

注:(a) 三菱S12柴油发动机风扇、呼吸器壳体、三菱S12柴油发动机曲轴皮带轮的形状根据用户和规格有所不同。(b) 三菱S12柴油发动机减振器的零部件构成根据用户和规格有所不同。
