安装三菱S12柴油发动机曲轴、主轴承瓦


详细描述:

安装三菱S12柴油发动机曲轴、主轴承瓦

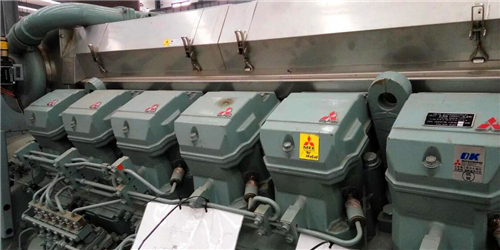

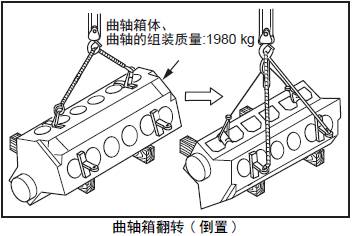

1.1 三菱S12柴油发动机缸体翻转( 倒置)

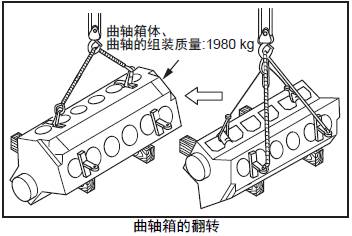

将三菱S12柴油发动机缸体放置在回转台上翻转。不使用回转台时,在三菱S12柴油发动机缸体上挂上钢丝索,在钢丝索和三菱S12柴油发动机缸体体之间填入垫木或布,用起吊机吊起,然后横倒放置在枕木上。重新挂钢丝索,在枕木上将三菱S12柴油发动机缸体体翻转( 倒置)。

1.2 安装三菱S12柴油发动机活塞冷却喷油嘴

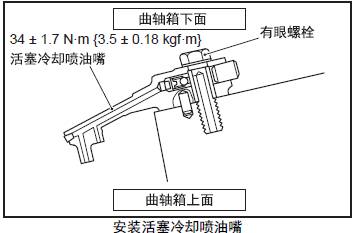

将三菱S12柴油发动机活塞冷却喷油嘴安装在三菱S12柴油发动机缸体内,按照规定的扭矩紧固有眼螺栓。

三菱S12柴油发动机缸体体、

三菱S12柴油发动机曲轴的组装质量:1980 kg三菱S12柴油发动机活塞冷却喷油嘴要使用扭力扳手按照规定的扭矩紧固。用过大的扭矩紧固时,因旋紧过度会导致止回阀动作不良,引起三菱S12柴油发动机活塞烧坏。

1.3 安装三菱S12柴油发动机主轴承瓦上轴瓦

(a) 安装三菱S12柴油发动机主轴承瓦轴瓦时,三菱S12柴油发动机主轴承瓦轴瓦的外表面和三菱S12柴油发动机主轴承瓦座的内孔表面不能涂抹润滑油。用清洗剂清除这些部位的异物和油污后,安装三菱S12柴油发动机主轴承瓦轴瓦。

(b) 安装三菱S12柴油发动机主轴承瓦轴瓦时,上下轴瓦不能错装。有油孔的轴瓦是上轴瓦,没有油孔平面状的是下轴瓦。注意三菱S12柴油发动机主轴承瓦的上下轴瓦不要错装。

(c) 安装时注意不要损伤三菱S12柴油发动机主轴承瓦轴瓦。

(1) 清洗三菱S12柴油发动机主轴承瓦座孔和三菱S12柴油发动机主轴承瓦端盖的对接面,确认无异物粘附。

(2) 确认上下轴瓦无损伤或油污。

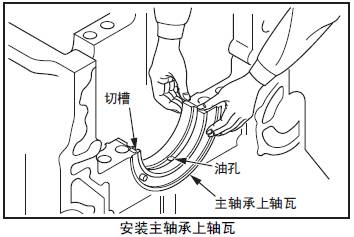

(3) 三菱S12柴油发动机主轴承瓦上轴瓦和三菱S12柴油发动机缸体的嵌槽对准后安装。

注:(a) 轴瓦两端的突出量保持均等。(b) 三菱S12柴油发动机主轴承瓦上轴瓦对准三菱S12柴油发动机缸体体的嵌槽安装,能使上轴瓦的油孔和三菱S12柴油发动机缸体的油槽位置保持一致。

(4) 在各三菱S12柴油发动机主轴承瓦的内表面均匀涂抹润滑油。

1.4 安装后侧三菱S12柴油发动机推力片( 上)

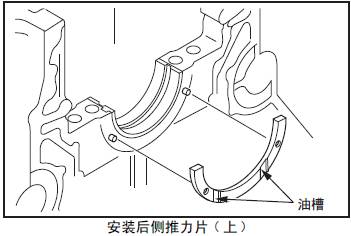

(1) 三菱S12柴油发动机推力片(上)的油槽面朝外侧,对准三菱S12柴油发动机缸体最后端的定位销后安装。

(2) 在三菱S12柴油发动机推力片的接触面均匀涂敷润滑油。

注: 前侧三菱S12柴油发动机推力片( 上) 在三菱S12柴油发动机曲轴安装后插入。

1.5 安装三菱S12柴油发动机曲轴

(1) 确认安装在三菱S12柴油发动机缸体上的三菱S12柴油发动机推力片(上)的内表面均匀涂抹清洁润滑油。

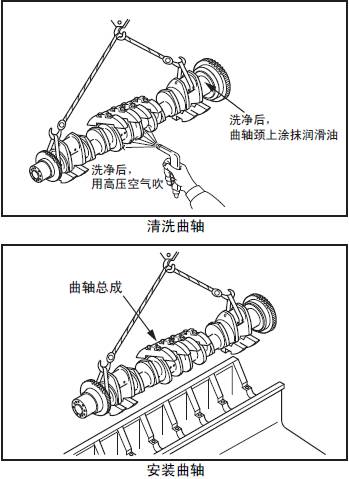

(2) 三菱S12柴油发动机曲轴用清洗油充分洗净,用高压空气吹干净,在三菱S12柴油发动机曲轴的轴颈部位均匀涂抹清洁润滑油。

注: 在清洗三菱S12柴油发动机曲轴时,特别注意清洗三菱S12柴油发动机曲轴颈、曲柄销和油孔内部,确认没有异物或杂质。另外,确认油孔处无毛刺。

(3) 水平吊起三菱S12柴油发动机曲轴,小心地放入三菱S12柴油发动机缸体内。

注: 起吊三菱S12柴油发动机曲轴时,为避免损伤三菱S12柴油发动机曲轴,用布吊带或垫物进行起吊。

(4) 缓慢盘转三菱S12柴油发动机曲轴,确认能够轻松回转。

1.6 安装前侧三菱S12柴油发动机推力片( 上)

(1) 将装入的三菱S12柴油发动机曲轴推向三菱S12柴油发动机前侧,使三菱S12柴油发动机曲轴颈端面和先装入的后侧三菱S12柴油发动机推力片( 上) 轻轻接触。

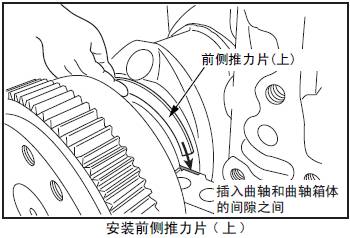

(2) 将前侧三菱S12柴油发动机推力片(上)的油槽面朝向三菱S12柴油发动机前侧,插入三菱S12柴油发动机曲轴和三菱S12柴油发动机缸体之间的间隙内。

(3) 前后移动三菱S12柴油发动机曲轴,确认有适当的间隙。

1.7 安装三菱S12柴油发动机主轴承瓦下轴瓦、三菱S12柴油发动机推力片( 下)

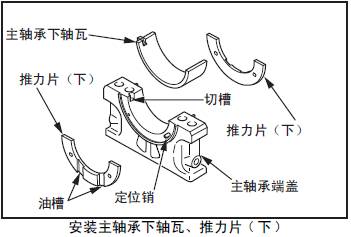

(1) 三菱S12柴油发动机主轴承瓦下轴瓦和三菱S12柴油发动机主轴承瓦端盖的切槽对准后安装。

注: 轴瓦两端的突出量保持均等。

(2) 在各三菱S12柴油发动机主轴承瓦下轴瓦的内表面均匀涂抹润滑油。

(3) 在最后端三菱S12柴油发动机主轴承瓦端盖的定位销位置安装三菱S12柴油发动机推力片( 下)。

注: 三菱S12柴油发动机推力片( 下) 的油槽分别朝向端盖的外侧安装。

1.8 安装三菱S12柴油发动机主轴承瓦端盖

安装时,三菱S12柴油发动机主轴承瓦端盖螺栓和侧向螺栓必须遵守规定的紧固顺序。

(1) 确认安装在三菱S12柴油发动机主轴承瓦端盖上的主轴瓦和三菱S12柴油发动机推力片上均匀涂抹清洁润滑油。

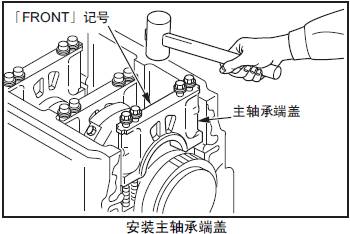

(2) 安装时,三菱S12柴油发动机主轴承瓦端盖上的刻印编号按从三菱S12柴油发动机前方向后方的顺序,另外,端盖凸显「FRONT」记号的侧面朝向三菱S12柴油发动机前侧的方向( 切槽都在同侧)。

(3) 三菱S12柴油发动机主轴承瓦端盖螺栓、垫圈涂抹润滑油后临时安装。

(4) 用软金属锤均匀地将三菱S12柴油发动机主轴承瓦端盖打入。

(5) 侧向螺栓、垫圈涂抹润滑油后临时安装。

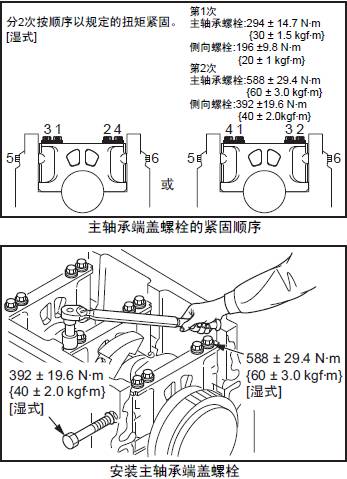

(6) 最后端除外的三菱S12柴油发动机主轴承瓦端盖螺栓和侧向螺栓按照图示顺序,临时旋紧至1/2 的规定扭矩处。

(7) 最后端除外的三菱S12柴油发动机主轴承瓦端盖螺栓按照图示顺序,旋紧至规定扭矩。

(8) 最后端三菱S12柴油发动机主轴承瓦端盖暂时拧紧至稍微固定的程度。在此状态时,测量三菱S12柴油发动机曲轴的轴向间隙。

1.9 测量三菱S12柴油发动机曲轴的轴向间隙

(1) 确认三菱S12柴油发动机曲轴能够轻松地盘动。

(2) 安装千分表,将表头接触三菱S12柴油发动机曲轴的后端面。

(3) 用撬棒拨动三菱S12柴油发动机曲轴,测量三菱S12柴油发动机曲轴前后移动的最大差值,检测轴向间隙值。超过标准值时,检测三菱S12柴油发动机推力片和三菱S12柴油发动机曲轴。标准值以内时,在旋松最后端的三菱S12柴油发动机主轴承瓦端盖螺栓的状态前后移动三菱S12柴油发动机曲轴,再次检测。

(4) 将最后端的三菱S12柴油发动机主轴承瓦端盖正式旋紧后,再次测量和确认轴向间隙。

(5) 再次确认三菱S12柴油发动机曲轴能够轻松地盘动。

(6) 再次确认所有的三菱S12柴油发动机主轴承瓦端盖螺栓和侧向螺栓有无遗漏紧固。

检测项目

标准值

限定值

三菱S12柴油发动机曲轴的轴向间隙

0.200 ~ 0.400 mm

0.500 mm

1.10 三菱S12柴油发动机缸体的翻转

将三菱S12柴油发动机缸体放置在回转台上翻转。不使用回转台时,在三菱S12柴油发动机缸体上挂上钢丝索,在钢丝索和三菱S12柴油发动机缸体体之间填入垫木或布,用起吊机吊起,然后横倒放置在枕木上。重新挂钢丝索,在枕木上将三菱S12柴油发动机缸体翻转恢复正常的位置。
