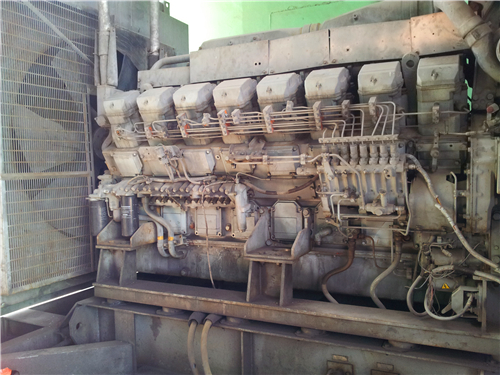

三菱S12柴油发动机安装前部装置


详细描述:

三菱S12柴油发动机安装前部装置

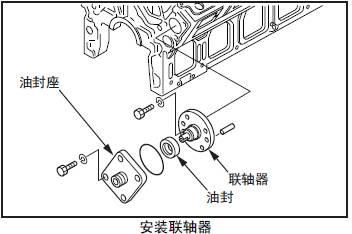

3.1 安装联轴器( 转速表配置规格)

(1) 对准三菱S12柴油发动机凸轮轴前端的定位销后安装联轴器,旋紧螺栓。

(2) 三菱S12柴油发动机油封和O形圈装入三菱S12柴油发动机油封座,旋紧螺栓。

注:(a) 三菱S12柴油发动机油封唇口和O形圈上涂抹油脂。(b) 在安装联轴器、三菱S12柴油发动机油封、三菱S12柴油发动机油封座之前,安装三菱S12柴油发动机凸轮轴。

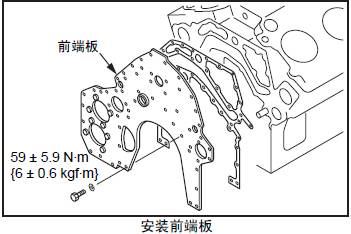

3.2 安装前端板

(1) 在三菱S12柴油发动机缸体的前侧齿轮箱垫片安装面上涂抹密封剂(ThreeBond 1211),贴上垫片。

(2) 在垫片上同样涂抹密封剂(ThreeBond 1211),安装前端板。

(3) 按照规定的扭矩紧固螺栓。

(4) 确认前端板的下部和三菱S12柴油发动机缸体体的底部是否平齐。小心地剪除露出外面的垫片边缘。

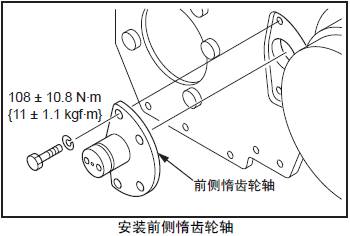

3.3 安装前侧三菱S12柴油发动机惰齿轮轴

(1) 在三菱S12柴油发动机缸体上安装前侧三菱S12柴油发动机惰齿轮轴。

(2) 按照规定的扭矩紧固螺栓。

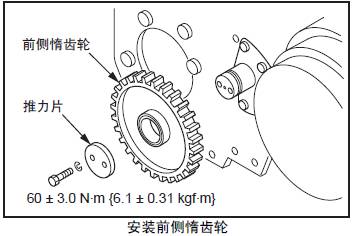

3.4 安装前侧惰齿轮

(1) 在三菱S12柴油发动机惰齿轮轴上涂抹润滑油。

(2) 安装前侧惰齿轮。

(3) 安装三菱S12柴油发动机推力片,按照规定的扭矩紧固螺栓。

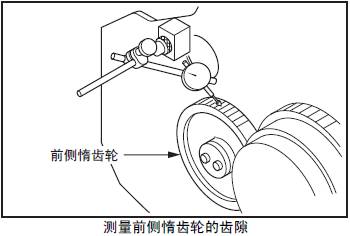

3.5 测量前侧惰齿轮的齿隙

测量前侧惰齿轮的齿隙,将千分表的表头放置在齿轮节圆的圆周线上,与齿面垂直接触,测量齿隙量,或在各齿轮的啮合部分插入厚薄规进行测量。超过极限值时更换新的齿轮。

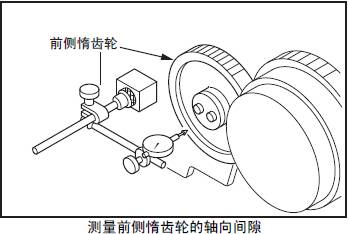

3.6 测量前侧惰齿轮的轴向间隙

测量前侧惰齿轮的轴向间隙。超过极限值时,更换新的三菱S12柴油发动机推力片或惰齿轮。

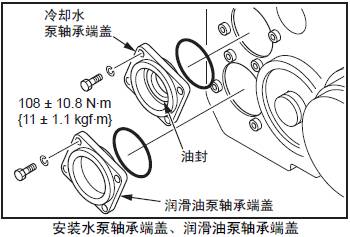

3.7 安装三菱S12柴油发动机水泵轴承端盖、三菱S12柴油发动机润滑油泵轴承端盖

(1) 将三菱S12柴油发动机油封安装三菱S12柴油发动机水泵轴承端盖内。

(2) 将三菱S12柴油发动机水泵轴承端盖、三菱S12柴油发动机润滑油泵轴承端盖安装在前端板上。

(3) 按照规定的扭矩紧固螺栓。

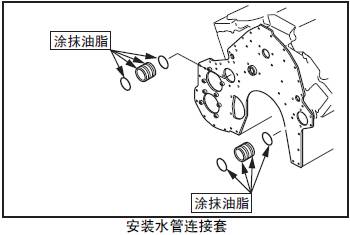

3.8 安装水管连接套

(1) O形圈和O形圈槽内涂抹油脂。

(2) 安装三菱S12柴油发动机缸体和齿轮箱的水管连接套,注意不要损伤O形圈。

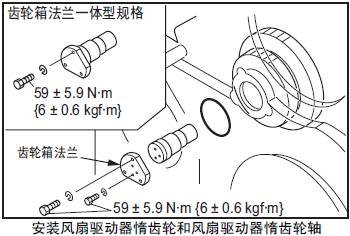

3.9 安装三菱S12柴油发动机风扇驱动器惰齿轮和三菱S12柴油发动机风扇驱动器三菱S12柴油发动机惰齿轮轴( 三菱S12柴油发动机风扇配置规格)

(1) 三菱S12柴油发动机风扇驱动器惰齿轮的销齿轮朝向身侧,插入三菱S12柴油发动机风扇驱动器安装孔内,用手支承住三菱S12柴油发动机风扇驱动器惰齿轮,使其和三菱S12柴油发动机风扇驱动器三菱S12柴油发动机惰齿轮轴的中心一致。

(2) 将三菱S12柴油发动机风扇驱动器三菱S12柴油发动机惰齿轮轴插入三菱S12柴油发动机风扇驱动器惰齿轮内。

(3) 按照规定的扭矩紧固齿轮箱法兰的安装螺栓。

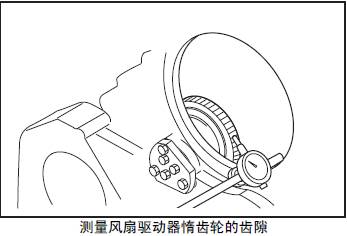

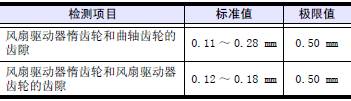

3.10 测量三菱S12柴油发动机风扇驱动器惰齿轮的齿隙( 三菱S12柴油发动机风扇配置规格)

测量三菱S12柴油发动机风扇驱动器惰齿轮的齿隙,将千分表的表头放置在齿轮节圆的圆周线上,与齿面垂直接触,测量齿隙量,或在各齿轮的啮合部分插入厚薄规进行测量。超过极限值时更换新的齿轮。

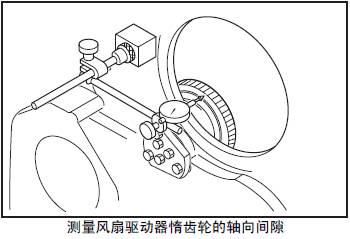

3.11 测量三菱S12柴油发动机风扇驱动器惰齿轮的轴向间隙( 三菱S12柴油发动机风扇配置规格)

测量三菱S12柴油发动机风扇驱动器惰齿轮的轴向间隙。超过极限值时,确定故障部件后更换。

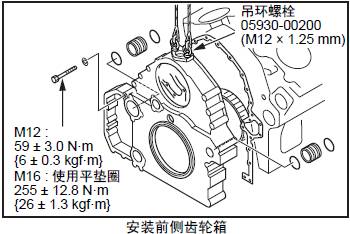

3.12 安装前侧齿轮箱

(1) 在三菱S12柴油发动机缸体的前侧齿轮箱垫片安装面上涂抹密封剂(ThreeBond 1211),贴上垫片。在垫片上涂抹密封剂(ThreeBond 1211),安装前侧齿轮箱。

(2) 按照规定的扭矩紧固螺栓。

(3) 确认前侧齿轮箱下面和三菱S12柴油发动机缸体底面是否平齐。小心地剪除露出外面的垫片边缘。

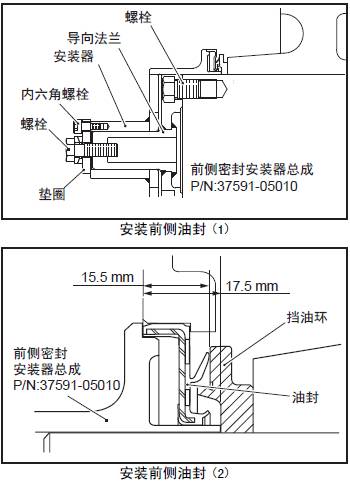

3.13 安装前侧三菱S12柴油发动机油封

使用前侧三菱S12柴油发动机油封安装工具安装前侧三菱S12柴油发动机油封。

(1) 在三菱S12柴油发动机油封的唇口涂抹清洁润滑油。

注: 安装三菱S12柴油发动机油封时,要注意三菱S12柴油发动机油封装入的方向,注意不要损伤三菱S12柴油发动机油封。

(2) 在三菱S12柴油发动机曲轴的前端安装导向法兰,用螺栓固定。

(3) 将三菱S12柴油发动机油封装在安装器上,插入导向法兰。

(4) 旋紧导向法兰上的螺栓,将三菱S12柴油发动机油封装入前端盖。

(5) 拆卸安装器总成。

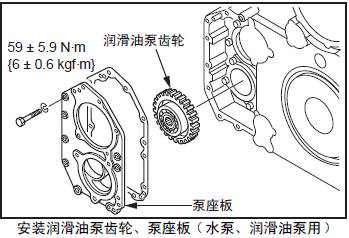

3.14 安装三菱S12柴油发动机润滑油泵齿轮、泵座板( 三菱S12柴油发动机水泵、三菱S12柴油发动机润滑油泵用)

(1) 将轴承装入三菱S12柴油发动机润滑油泵齿轮内。

(2) 插入三菱S12柴油发动机润滑油泵。

(3) 在前侧齿轮箱上安装泵座板。

(4) 按照规定的扭矩紧固螺栓。

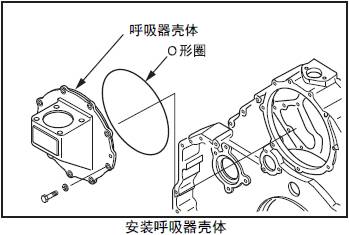

3.15 安装呼吸器壳体(无三菱S12柴油发动机风扇规格)

在前侧齿轮箱上安装呼吸器壳体。

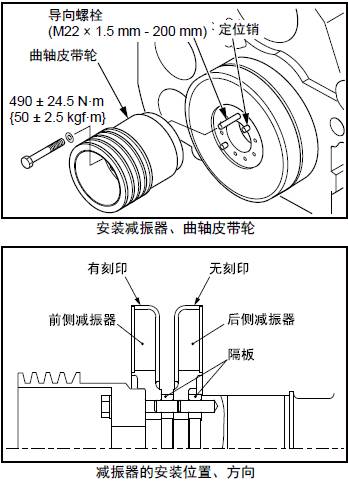

3.16 安装三菱S12柴油发动机减振器、三菱S12柴油发动机曲轴皮带轮

(1) 在三菱S12柴油发动机曲轴的三菱S12柴油发动机减振器安装螺孔内装上导向螺栓。

(2) 按照隔板、内侧的三菱S12柴油发动机减振器、隔板、外侧的三菱S12柴油发动机减振器、三菱S12柴油发动机曲轴皮带轮的顺序,通过导向螺栓,对准定位销进行安装。

(3) 按照规定的扭矩紧固螺栓。

注: 安装时,注意三菱S12柴油发动机减振器的安装位置和方向不要装错。

3.17 测量三菱S12柴油发动机减振器的端面跳动和径向跳动

测量三菱S12柴油发动机减振器的端面跳动和径向跳动。

超过标准值时,检查螺栓的紧固状况、安装面有无异物粘附等组装状态。

注: 测量位置应避免刻印位置。

3.18 安装、调整指针

(1) 在前侧齿轮箱上安装指针。

(2) 三菱S12柴油发动机曲轴置于No.1 三菱S12柴油发动机气缸上死点位置,使三菱S12柴油发动机减振器外周的No.1 三菱S12柴油发动机气缸上死点的刻印和指针相一致。

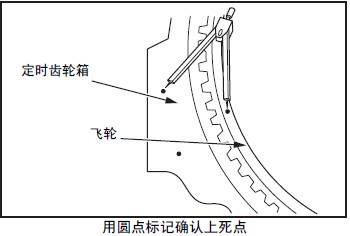

(3) No.1 三菱S12柴油发动机气缸上死点的确认方法是,在三菱S12柴油发动机飞轮端面和三菱S12柴油发动机正时齿轮箱上打刻有圆点标记,当3 点之间的距离相同的时候,既是No.1 三菱S12柴油发动机气缸的上死点。

注: 通过三菱S12柴油发动机活塞动作确认上死点的方法,参考「三菱S12柴油发动机本体的组装」的「检测三菱S12柴油发动机活塞的突出量」项。

4. 安装后部装置

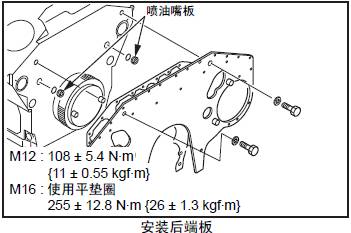

4.1 安装后端板

(1) 安装喷油嘴座板。

(2) 在三菱S12柴油发动机缸体的后端板垫片安装面上涂抹密封剂(ThreeBond 1211),贴上垫片。

(3) 在垫片上同样涂抹密封剂(ThreeBond 1211),安装后端板。

(4) 按照规定的扭矩紧固螺栓。

(5) 确认后端板的下部和三菱S12柴油发动机缸体体的底部是否平齐。小心地剪除露出外面的垫片边缘。

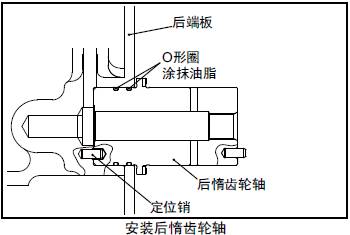

4.2 安装三菱S12柴油发动机三菱S12柴油发动机后三菱S12柴油发动机惰齿轮轴

O形圈装入三菱S12柴油发动机三菱S12柴油发动机后三菱S12柴油发动机惰齿轮轴,在O形圈部位涂敷油脂。三菱S12柴油发动机三菱S12柴油发动机后三菱S12柴油发动机惰齿轮轴对准定位销后安装在三菱S12柴油发动机缸体上。

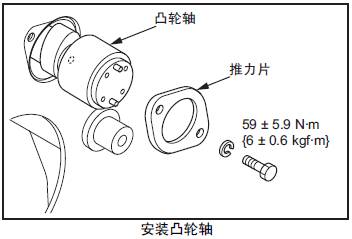

4.3 安装三菱S12柴油发动机凸轮轴

从三菱S12柴油发动机缸体侧面检测口用棒等顶住三菱S12柴油发动机凸轮轴同时进行安装。三菱S12柴油发动机凸轮轴碰撞后,凸轮和三菱S12柴油发动机凸轮轴衬套会受损伤。

(1) 在凸轮衬套的内面涂抹润滑油。

(2) 在三菱S12柴油发动机凸轮轴的油孔部位、轴颈部位和凸轮上涂抹润滑油。

(3) 在三菱S12柴油发动机缸体处用棒等顶住三菱S12柴油发动机凸轮轴同时小心地将三菱S12柴油发动机凸轮轴插入。

(4) 旋紧三菱S12柴油发动机推力片的固定螺栓。

(5) 确认三菱S12柴油发动机凸轮轴转动。

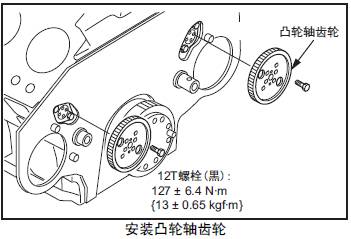

4.4 安装三菱S12柴油发动机凸轮轴齿轮

(1) 将三菱S12柴油发动机凸轮轴齿轮和三菱S12柴油发动机凸轮轴的定位销对准后安装。

(2) 按照规定的扭矩紧固螺栓。

(3) 确认三菱S12柴油发动机曲轴能够轻松地转动。

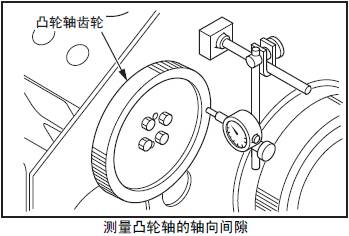

4.5 测量三菱S12柴油发动机凸轮轴的轴向间隙

测量三菱S12柴油发动机凸轮轴的轴向间隙。超过极限值时,确定故障部件后更换。

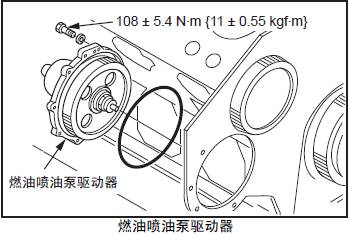

4.6 安装三菱S12柴油发动机燃油喷油泵驱动器

(1) 在三菱S12柴油发动机燃油喷油泵驱动器壳体的安装面上装上O形圈。在法兰面上涂抹一薄层密封剂(ThreeBond 1212)。

(2) 将三菱S12柴油发动机燃油喷油泵驱动器安装在后端板上。

(3) 按照规定的扭矩紧固螺栓。

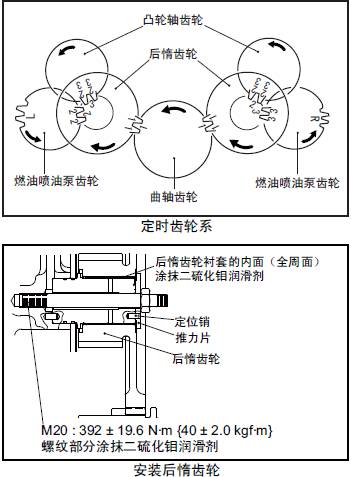

4.7 安装三菱S12柴油发动机后惰齿轮

(1) 将三菱S12柴油发动机曲轴盘转至No.1 三菱S12柴油发动机气缸的上死点位置。

(2) 在三菱S12柴油发动机惰齿轮轴上涂抹润滑油。

(3) 对准装配记号后安装惰齿轮。

(4) 将三菱S12柴油发动机推力片安装在三菱S12柴油发动机惰齿轮轴上。

(5) 按照规定的扭矩紧固螺栓。

(6) 确认三菱S12柴油发动机正时齿轮的安装记号和图一致。

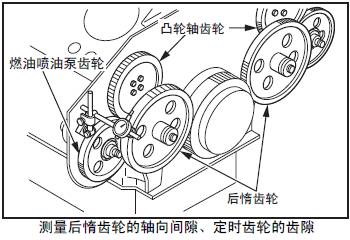

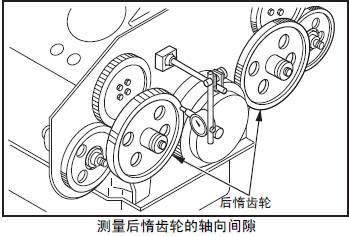

4.8 测量三菱S12柴油发动机后惰齿轮的轴向间隙

测量三菱S12柴油发动机后惰齿轮的轴向间隙。超过极限值时,更换新的三菱S12柴油发动机推力片或惰齿轮。

4.9 测量三菱S12柴油发动机正时齿轮的齿隙

测量三菱S12柴油发动机正时齿轮的齿隙,将千分表的表头放置在齿轮节圆的圆周线上,与齿面垂直接触,测量齿隙量,或在各齿轮的啮合部分插入厚薄规进行测量。超过极限值时更换新的齿轮。

检测项目

标准值

极限值

三菱S12柴油发动机曲轴齿轮和三菱S12柴油发动机后惰齿轮的齿隙

0.11 ~ 0.28 mm

0.50 mm

惰齿轮和三菱S12柴油发动机凸轮轴齿轮的齿隙

0.12 ~ 0.18 mm

0.50 mm

惰齿轮和三菱S12柴油发动机燃油喷油泵齿轮的齿隙

0.12 ~ 0.18 mm

0.50 mm

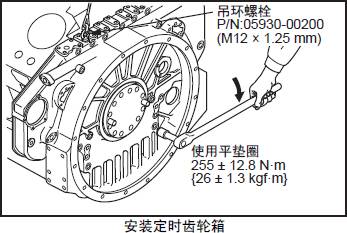

4.10 安装三菱S12柴油发动机正时齿轮箱

注意避免三菱S12柴油发动机正时齿轮箱掉落或碰伤。不仅会损坏三菱S12柴油发动机正时齿轮箱,还可能引起人身事故。

(1) 在后端板的垫片安装面上涂抹密封剂(ThreeBond 1211),贴上垫片。

(2) 在垫片的三菱S12柴油发动机正时齿轮箱安装面上涂抹密封剂(ThreeBond 1211)。

(3) 在三菱S12柴油发动机正时齿轮箱上安装吊具,对准定位销后,安装三菱S12柴油发动机正时齿轮箱。

(4) 按照规定的扭矩紧固螺栓。

(5) 小心地剪除三菱S12柴油发动机缸体底部露出的垫片边缘。

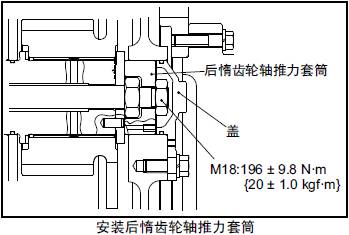

4.11 安装三菱S12柴油发动机三菱S12柴油发动机后三菱S12柴油发动机惰齿轮轴三菱S12柴油发动机推力套筒

(1) 在三菱S12柴油发动机三菱S12柴油发动机后三菱S12柴油发动机惰齿轮轴三菱S12柴油发动机推力套筒上涂抹油脂,插入三菱S12柴油发动机缸体体内。这时,注意装配记号"TOP" 要在最上方。另外,按照拆卸时作的识别记号安装。

(2) 按照规定的扭矩紧固螺帽。

(3) 在三菱S12柴油发动机正时齿轮箱上安装盖板。

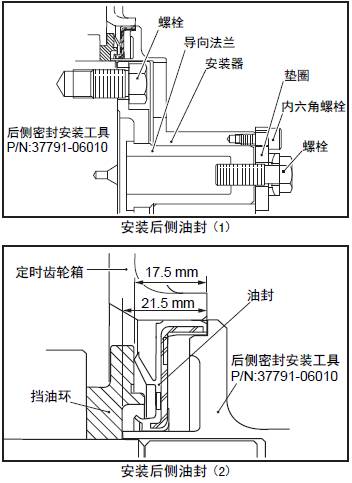

4.12 安装后侧三菱S12柴油发动机油封

后侧三菱S12柴油发动机油封的安装,使用后侧三菱S12柴油发动机油封安装工具进行。

(1) 在三菱S12柴油发动机油封的唇口涂抹清洁润滑油。

注: 安装三菱S12柴油发动机油封时,要注意三菱S12柴油发动机油封装入的方向,注意不要损伤三菱S12柴油发动机油封。

(2) 在三菱S12柴油发动机曲轴的后端安装导向法兰,用螺栓固定。

(3) 将三菱S12柴油发动机油封装在安装器上,插入导向法兰。

(4) 旋紧导向法兰上的螺栓,将三菱S12柴油发动机油封装入三菱S12柴油发动机正时齿轮箱。

(5) 拆卸安装器总成。

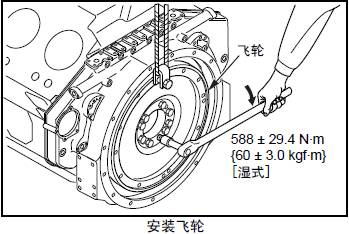

4.13 安装三菱S12柴油发动机飞轮

(1) 确认三菱S12柴油发动机飞轮和三菱S12柴油发动机曲轴的安装面没有异物或损伤。

(2) 在三菱S12柴油发动机飞轮上安装吊具。

(3) 将三菱S12柴油发动机飞轮对准三菱S12柴油发动机曲轴的定位销后安装。

(4) 螺栓的螺纹和座面部分涂抹润滑油,按照规定的扭矩紧固。

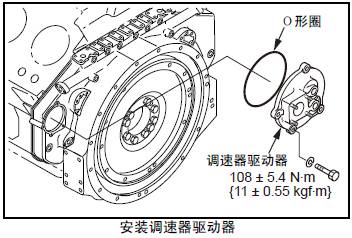

4.14 安装三菱S12柴油发动机调速器驱动器(液压三菱S12柴油发动机调速器规格)

(1) 在三菱S12柴油发动机调速器驱动器上安装O形圈。

(2) 将三菱S12柴油发动机调速器驱动器安装在后端板上。

(3) 按照规定的扭矩紧固螺栓。

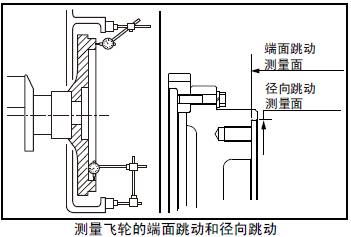

4.15 测量三菱S12柴油发动机飞轮的端面跳动和径向跳动

测量三菱S12柴油发动机飞轮的端面跳动、径向跳动。超过标准值时,检查螺栓的紧固状况、安装面有无异物粘附等组装状态。

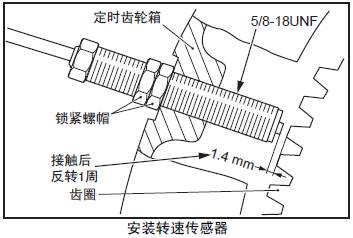

4.16 安装三菱S12柴油发动机转速传感器

(1) 盘转三菱S12柴油发动机曲轴使齿圈的齿端置于三菱S12柴油发动机转速传感器安装孔的中央部位。

(2) 用手将三菱S12柴油发动机转速传感器旋入安装孔内。

(3) 三菱S12柴油发动机转速传感器的端头和齿圈的齿端接触后,旋松三菱S12柴油发动机转速传感器使和齿圈齿端的间隙在标准值内。

(4) 用锁紧螺帽固定三菱S12柴油发动机转速传感器。
