三菱S12柴油发动机检测、调整气门的间隙


详细描述:

三菱S12柴油发动机检测、调整气门的间隙

气门间隙的调整,在三菱S12柴油发动机冷机状态时进行。

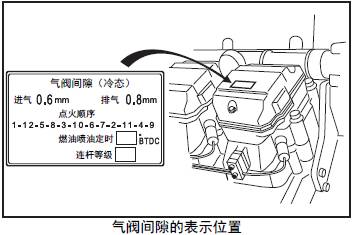

注:(a) 从三菱S12柴油发动机凸轮轴侧面向三菱S12柴油发动机气缸头,左侧是进气门,右侧是排气门。(b) 气门间隙的标准值指示在No.1 三菱S12柴油发动机气缸的摇臂罩的说明牌上。

检测项目

标准值

气门间隙

进气

0.6mm

排气

0.8mm

(1) 检测时应按照点火顺序,正旋转方向盘动三菱S12柴油发动机曲轴,在各三菱S12柴油发动机气缸处于压缩上死点位置处进行测量。

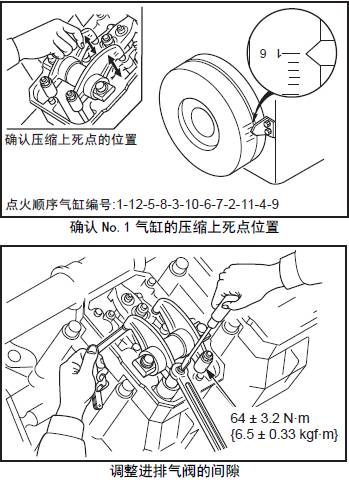

(2) 三菱S12柴油发动机气缸压缩上死点位置在三菱S12柴油发动机减振器上的刻印No. 和指针相一致,并且顶杆处于没有使摇臂顶开三菱S12柴油发动机进排气门门的状态,此时为该三菱S12柴油发动机气缸的压缩上死点。

(3) 在摇臂和桥摩擦顶片之间插入厚薄规测量间隙的同时,调整调节螺钉至厚薄规感觉稍紧但可拉动的程度。

(4) 调整后按照规定扭矩确实旋紧锁紧螺帽,再次检测间隙。

5.14 三菱S12柴油发动机喷油正时的确认和调整

5.14.1三菱S12柴油发动机喷油正时规定值的确认

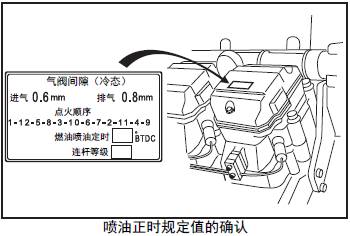

燃油三菱S12柴油发动机喷油正时根据三菱S12柴油发动机的输出功率、转速和规格等不同而异,必须在No.1 摇臂罩的说明牌上予以确认。

三菱S12柴油发动机喷油正时的确认

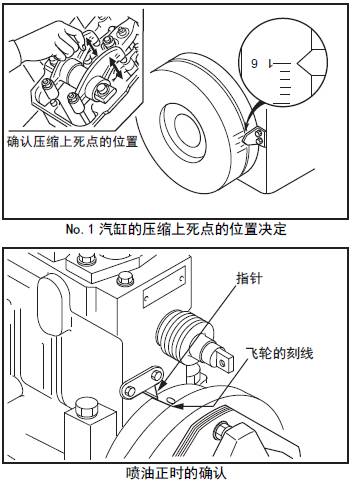

(1) 正方向盘转三菱S12柴油发动机曲轴,在No.1三菱S12柴油发动机气缸的规定三菱S12柴油发动机喷油正时的10°前后位置一旦停止。这时,确认右侧三菱S12柴油发动机燃油喷油泵三菱S12柴油发动机飞轮的记号「0」的刻线在指针附近。

注: 这时,如果No.1 三菱S12柴油发动机气缸的进排气气门间隙都为规定值的话,气门没有被压下。在排气上死点附近时,气门被压下。

(2) 缓慢地正向盘车,使三菱S12柴油发动机减振器上的规定三菱S12柴油发动机喷油正时( 喷油开始时间) 刻线和三菱S12柴油发动机的指针一致。这时,使三菱S12柴油发动机燃油喷油泵三菱S12柴油发动机飞轮的记号「0」的刻线和指针一致,便是规定的三菱S12柴油发动机喷油正时设定。记号「0」的刻线和指针偏离时,进行三菱S12柴油发动机喷油正时调整。

注: 对于左侧喷油泵,盘车至No.7 汽缸的压缩上死点前位置处再按照同样的顺序进行。
